| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |
توضیحات

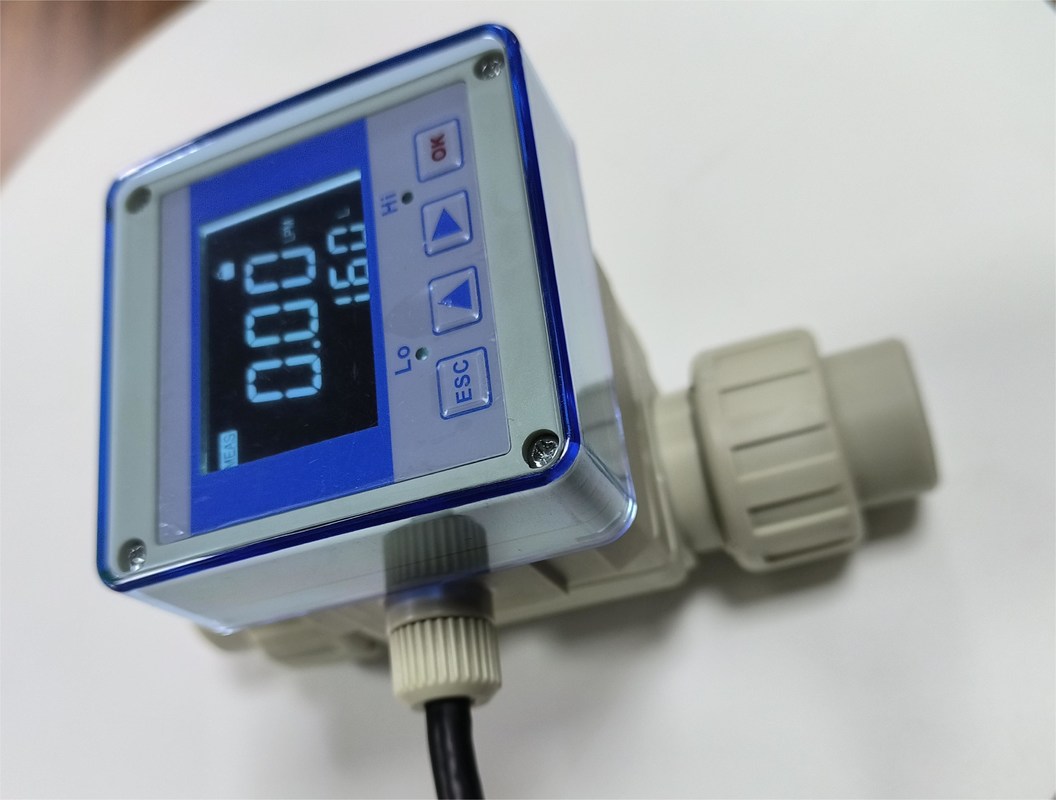

اندازه گیری جریان چرخ دار پلاستیکی عمدتاً در صنعت نیمه هادی استفاده می شود. دقت بالا، اندازه کوچک و ساختار کاملاً پلاستیکی دارد. مقاومت قوی در برابر خوردگی
| مایع اندازه گیری | آب یا مایع شیمیایی |
| دقت اندازه گیری | ± 1.0٪ از F.S.@25°C |
| حداکثر جریان | حداکثر ۱۰ متر در ثانیه |
| حداقل جریان | 0.3 متر/دقيقه |
| فشار کاری | 5 کیلوگرم/ سانتی متر |
| محدوده جریان | 10:01 |
| زمان واکنش | زمان واقعی |
| مواد | لوله اصلی: PP/Impeller: PVDF |
| دمای کار | <80°C |
| محیط کاری | -20°C~+80°C؛35%~85%RH |
| سطح حفاظت | IP-65 |
| خروجی کنترل | ۴-۲۰mA؛ RS-۴۸۵؛ آژیر محدودیت بالا و پایین |
1 صفحه نمایش ابزار
2 سیم
3 سنسور
4 موتور
5 بدن لوله
6 کانکتور لوله
ابعاد ساختاری کلی
واحد: (ملی متر)
| قطر لوله | H | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
محل نصب صحیح
درست اشتباه
درست اشتباه
درست اشتباه
درست اشتباه
محدوده تبدیل سنسور
| مشخصات و مدل ها | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| محدوده ((LPM) | 010 ((30) | 0 ¢ 70 | 0 ¥ 110 | 0240 | ۰۳۶۰ | ||||||||
| نکات | 1) محدوده انتقال: 4.0 ∙ 20.0 mA 2) پروتکل ارتباطی 485: پروتکل Modbus RTU |
||||||||||||
آدرس ثبت شرکت Modbus Holding
| آدرس ثبت | نوع عددی | تصویر | |||||||||||
| 1999 | UINT16 | سرعت جریان لحظه ای*100 واحد m/h | |||||||||||
| 2000 | UINT16 | 16 بیت پایین تر از سرعت جریان تجمعی * 100، واحد m | |||||||||||
| 2001 | UINT16 | جریان انباشته شده * 100 واحد 16 رقمی بالا m3 | |||||||||||
نمودار سیم کشی
اقدامات احتیاطی در نصب
1) لطفا اطمینان حاصل کنید که لوله اندازه گیری با سطح آب پر است، در غیر این صورت باعث ایجاد اشتباهات اندازه گیری می شود.
2) می تواند افقی یا عمودی نصب شود.
3) هنگام نصب سنسور جریان، لطفاً طول مناسب لوله مستقیم را قبل و بعد از سنسور جریان نگه دارید تا از جریان های گرد و غبار جلوگیری شود.فاصله پایین رود باید بیش از 3 برابر DN باشد)
4) لطفا یک فیلتر مناسب را در مقابل سنسور جریان نصب کنید تا از مواد خارجی برای آسیب رساندن به روتور جلوگیری شود.
5) پس از نصب سنسور جریان، لوله را بشویید، در غیر این صورت می تواند به شیفت سرامیکی آسیب برساند.
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
