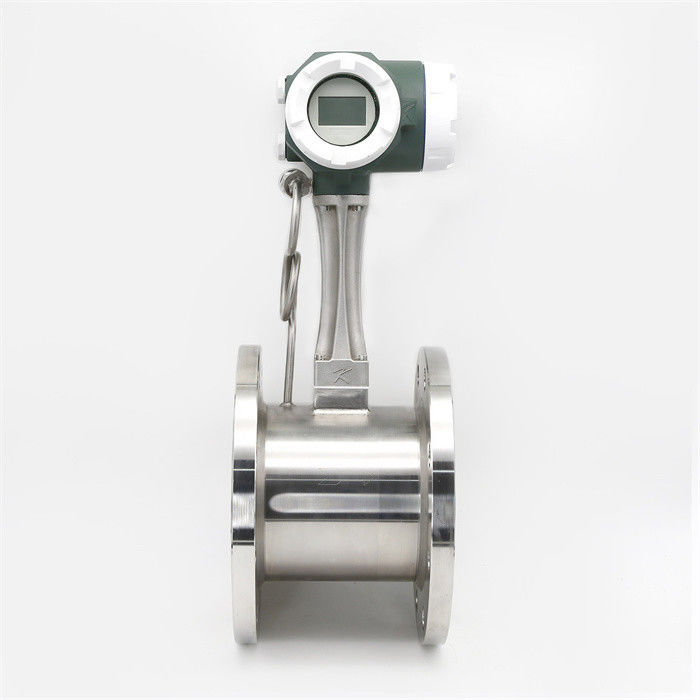

اندازه گيري جريان گرداب ضد انفجار

شماره استروهال و شماره رینولدز
در قسمت مستقیم St=0.17 در جدول منحنی، فرکانس انتشار گرداب متناسب با سرعت جریان است که محدوده اندازه گیری سنسور جریان گرداب است.تا زمانی که فرکانس f شناسایی شود، سرعت جریان مایع در لوله را می توان بدست آورد و سرعت جریان حجم را می توان از سرعت جریان V بدست آورد.نسبت عدد نبض اندازه گیری شده به حجم ثابت ابزار نامیده می شود (K)، به فرمول (2) مراجعه کنید
K=3600f/Q ((1/m3) فرمول (2)
در فرمول: K = ثابت ابزار (m-3).
f = تعداد پالس ها
Q=جریان حجم (m3)


توضیحات محصول
راهنمای اندازه گیری جريان گرداب نشان می دهد که چگونه محصول را به درستی و ایمن استفاده کنید.لطفا بخوانید
این راهنما به دقت قبل از نصب و عیب یابی به منظور جلوگیری از ابزار از
آسیب دیده و یا قادر به انجام بهترین عملکرد خود را و اطمینان از عملکرد پایدار ابزار.
1. چک لیست بسته بندی برای دیدن اگر لوازم جانبی کامل هستند. 2. بازرسی ظاهر برای دیدن اگر ابزار کامل است و به دلیل آسیب دیده است
حمل و نقل
3. آزمایش قدرت. اگر باتری پر شده است، سوئیچ را روشن کنید تا وضعیت نمایش دستگاه را بررسی کنید.
متر.4. بررسی کنید که آیا لوازم جانبی نصب کامل است و آماده برای نصب. مرحله 2: مراحل نصب را بخوانید
1. انتخاب یک محیط نصب مناسب. دمای محیط باید
-20-55°C، و رطوبت محیط باید در محدوده 5%-90٪ باشد.
جزئیات الزامات محیط زیست برای ابزار؛
2. جوش لوازم جانبی محصول، ابزار نباید در خط جوش (فلنج clamping)
ابزار) ، جوش آنلاین ممکن است باعث آسیب حرارتی سنسور شود.
3. پاک کردن خط لوله برای اطمینان از اینکه هیچ باقیمانده جوش رس در خط لوله وجود دارد
4. نصب ابزار، توجه به علامت جهت ابزار، منع عقب
نصب، اطمینان حاصل کنید که لوله مستقیم جلو و عقب با الزامات مطابقت دارد، مشاهده نصب
الزامات لوله های ابزار در 6.2 برای جزئیات؛
5. دریچه جلو را به آرامی باز کنید تا از بروز پدیده چکش هوا یا چکش آب جلوگیری شود
آسیب رساندن به ابزار
6. آزمایش فشار لوله و تشخیص نشت برای اطمینان از نشت لوله
7. آزمایش هواپیمایی برای اطمینان از اینکه ابزار نصب با الزامات مهر و موم مطابقت دارد
8. به آرامی دریچه انتهای عقب را باز کنید تا میدان جریان ثابت از میانگین عبور را تضمین کنید.
9ابزار برای کار عادی
10محیط نصب باید از لرزش های شدید اجتناب کند، محیط لرزش منجر به
جریان ناپایدار یا جریان ثابت. در صورت لرزش کمی، دستگاه قفل لوله می تواند در
موقعیت 2D رو به جلو و رو به پایین، و اتصال نرم می تواند در اتصال نصب شود
11. نمودار نصب و راه اندازی ورتاکس فلومیتری به شرح زیر است:

ویژگی ها
1. بدن اصلی محصول دارای قطعات متحرک نیست، قابلیت اطمینان بالا،ثبات طولانی مدت، ساده
ساختار و نگهداری آسان. خروجی سنسور فرکانس پالس است و فرکانس آن با جریان واقعی پالس خطی است.
در حالت صفر، هیچ حرکت درسی وجود ندارد و عملکرد بسیار پایدار است.دقت اندازه گیری مایعات معمولی ±1.0٪ دقت گاز
اندازه گیری ±1.5% بود.
2. از دست دادن فشار کوچک است (حدود 1/4 تا 1/2 از سوراخ جریان سنج) ، که متعلق به
اندازه گیری جریان صرفه جویی در انرژی
3. حالت نصب انعطاف پذیر، می تواند افقی، عمودی و یا به زاویه های مختلف با توجه به
خط لوله فرآیند متفاوت؛
4. مدار اتخاذ انواع حالت حفاظت، ضد افزایش، انعطاف پذیری قوی؛
5. سُند با دقت بالا، حسگر گرداب پیزو کریستالین، سیگنال پایدار.
پوسته حسگر دارای مقاومت قوی در برابر خوردگی و مقاومت خوب در برابر خوردگی بین کریستالی است.
مقاومت خوب در برابر خوردگی محلول های قلیایی و اکثر اسیدهای ارگانیک و غیر ارگانیک دارد.
6باتری لیتیوم با عمر طولانی: مجهز به باتری پلی لیتیوم با قدرت 3.6 ولت با انرژی ذخیره سازی بالا
چگالی، عمر بیشتر از یک سال
7. محصولات قابلیت سازگاری با دمای بالا و پایین، حفاظت از محیط زیست و مزایای دیگر
8محدوده اندازه گیری گسترده، نسبت محدوده اندازه گیری تا 1: 10-25
9در محدوده ای از اعداد رینولدز، فرکانس سیگنال خروجی تحت تاثیر
خواص فیزیکی و تغییرات اجزای مایع و ضریب ابزار تنها
با توجه به شکل و اندازه ژنراتور گرداب، نیازی به جبران نیست
اندازه گیری سرعت جریان حجم شرایط مایع

اصل کار
وورتکس فلو متر یک وورتکس سرعت است که بر اساس اصل ورتاکس کارمان تولید می شود و می تواند برای اندازه گیری و اندازه گیری گاز، بخار و مایعات معمولی استفاده شود.
سنسور جریان دارای دقت بالا و نسبت طیف گسترده ای، هیچ قطعات متحرک در استفاده است که می تواند بهبود
استحکام مکانیکی و کاهش تعمیرات.
درجه حرارت، فشار و ترکیب رسانه در هنگام اندازه گیری حجم شرایط کار. بنابراین آن را آسان به کالیبراسیون ابزار، بنابراین ورتاکس جریان متر به طور گسترده ای در استفاده می شود
تولید و زندگی.

گرداب کارمان
ردیف های گرد و غبار متناوب و منظم در پایین جریان ژنراتور گرد و غبار شکل می گیرند. فرض کنید که فرکانس رخ دادن گرد و غبار f است، سرعت متوسط جریان محیط اندازه گیری شده V است،و عرض سطح رو به جلو بدن تولید کننده گرداب d استبر اساس اصل خيابون گرداب کارمان، رابطه ي زير وجود دارد:
f=StV/d فرمول (1)
در فرمول:
f - فرکانس گرداب کارمان HZ تولید شده در یک طرف بدن تولید کننده
تعداد St-Strauhal (شمار بدون ابعاد)
V- سرعت جریان متوسط مایع (m/s)
d- عرض ژنراتور گرداب (m)
می توان دید که سرعت جریان لحظه ای را می توان با اندازه گیری فرکانس جدایی گرداب کامان محاسبه کرد. در میان آنها، عدد استروهال (St) یک عدد نامعلوم بی ابعاد است،
شکل زیر رابطه بین عدد استروهال (St) و عدد رینولدز (Re) را نشان می دهد.

شماره استروهال و شماره رینولدز
در قسمت مستقیم St=0.17 در جدول منحنی، فرکانس انتشار گرداب متناسب با سرعت جریان است که محدوده اندازه گیری سنسور جریان گرداب است.تا زمانی که فرکانس f شناسایی شود، سرعت جریان مایع در لوله را می توان بدست آورد و سرعت جریان حجم را می توان از سرعت جریان V بدست آورد.نسبت عدد نبض اندازه گیری شده به حجم ثابت ابزار نامیده می شود (K)، به فرمول (2) مراجعه کنید
K=3600f/Q ((1/m3) فرمول (2)
در فرمول: K = ثابت ابزار (m-3).
f = تعداد پالس ها
Q=جریان حجم (m3)
