| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |
توضیحات

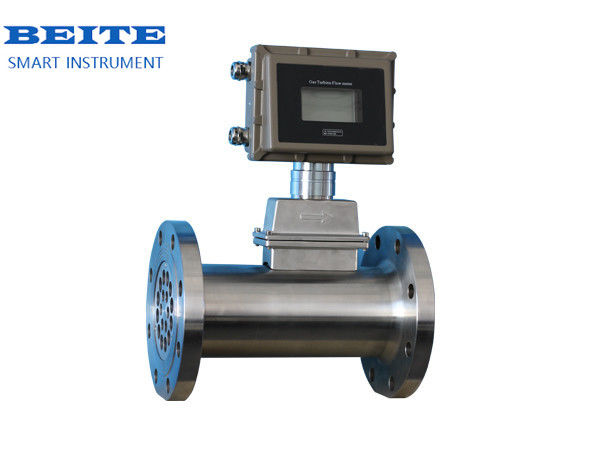

اندازه گيري جريان توربين گاز از تکنولوژی پیشرو از اندازه گيري جريان خارجی استفاده می کند و بهینه شده و طراحی شده است.الکترومغناطیسی و سایر نظریه هااین یک نوع جدید از سنسور درجه حرارت، فشار، جریان و کل جریان هوشمند است.یک نسل از ابزار اندازه گیری دقیق گاز با دقت بالا و قابلیت اطمینان بالا با عملکرد اندازه گیری فشار پایین و فشار بالا، چند حالت خروجی سیگنال و حساسیت پایین به اختلال مایعات. این به طور گسترده ای در اندازه گیری گاز طبیعی، زغال سنگ به گاز، گاز مایع و سایر گاز ها استفاده می شود. اندازه گیری.
اصل
وقتی جریان هوا وارد دستگاه جریان سنج می شود، ابتدا از جریان جریان جریان مستقل عبور می کند و سرعت می گیرد.از آنجایی که تیغه های توربین در زاویه خاصی با جهت جریان مایع قرار دارند، توربین یک گشتاور تولید می کند که پس از آن شروع می شود که توربین بر گشتاور مقاومت و گشتاور اصطکاک غلبه کند. چرخش. هنگامی که گشتاورها به تعادل می رسند، سرعت چرخش پایدار است,و سرعت چرخش توربین رابطه خطی با سرعت جریان دارد. آهنربا در دیسک فرستنده چرخش به طور دوره ای تغییر مقاومت سنسور،به این ترتیب حس کردن یک پالس در هر دو طرف سنسور است که متناسب با سرعت جریان حجم مایع است. سيگنال پالس. بعد از اين که سيگنال توسط پيش افزايش کننده تشكيل داده شدهسیگنال های فشار و دمای شناسایی شده توسط سنسور فشار و دمای به طور همزمان به کل جریان برای پردازش ارسال می شود.، و سرعت جریان حجم استاندارد و مقدار کل حجم استاندارد به طور مستقیم نمایش داده می شود.
مشخصات
| استانداردهای اجرایی | اندازه گیری جریان گاز در خط لوله های بسته شده ◄ اندازه گیری جریان توربین گاز (GB/T8940-2003) |
| قطر ابزار (ملی متر) و روش اتصال | 25، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300 استفاده از اتصال فلنج 25، 40 و 50 مي تونن با نخ متصل بشن |
| سطح دقت | ±1.5%R (±1%R نیاز به تولید ویژه دارد) * |
| عقب نشینی | 1:10;1:20;1:30 |
| مواد ابزار | بدن: فولاد ضد زنگ 304 یا آلومینیوم ریخته شده محرک: ABS ضد خوردگی یا آلیاژ آلومینیوم با کیفیت بالا تبدیل کننده: آلومینیوم ریخته شده |
| شرایط استفاده | دمای متوسط: -20°C~+80°C دمای محیط: -30°C~+60°C رطوبت نسبی: 5% ~ 90% فشار جوی: 86 Kpa ~ 106 Kpa |
| منبع برق کار | A. منبع برق خارجی: +24VDC±15٪، موج ≤±5٪، مناسب برای خروجی 4-20mA، خروجی پالس، RS485 و غیره. ب. منبع برق داخلی: 1 مجموعه از باتری لیتیوم 3.0V10AH. ولتاژ باتری می تواند به طور طبیعی کار کند زمانی که ولتاژ باتری 2.0V ~ 3.0V باشد. یک نشانه کم ولتاژ زمانی رخ می دهد که ولتاژ کمتر از 2 باشد.0. |
| مصرف قدرت ماشین | A. منبع برق خارجی: <1W ب. منبع برق داخلی: متوسط مصرف برق ≤1W، می تواند به طور مداوم برای بیش از سه سال استفاده شود. |
| عملکرد خروجی سیگنال | سیگنال پالس 1، سیگنال جریان 4-20mA 2، سیگنال کنترل 3 |
| عملکرد خروجی ارتباطات | R5485 ارتباطات4 |
| عملکرد ضبط در زمان واقعی5 | سوابق شروع و توقف، سوابق روزانه، سوابق فواصل زمانی ثابت |
| رابط خط سیگنال | رشته داخلی M20×1.5 یا دیگر |
| سطح ضد انفجار | ExdIIBT6 یا ExiaIICT4 |
| سطح حفاظت | IP65 |
ویژگی ها
1. دقت خوب
اندازه گیری جریان یک نوع فشار است که دارای ورق های کربید است که دقت خوبی و مقاومت بهتر در برابر فرسایش دارد.
2. ساختار فشرده
ساختار جمع و جور و سبک وزن، آسان برای نصب و نگهداری
3ساختار ساده
ویژگی های سه: ساختار ساده، ساختار جامد و جدا کردن و جمع آوری آسان
4دقت بالا
دقت بالا، به طور کلی تا ±0.5٪ R، ±1.0٪ R، تکرار خوبی
5. قابل تکرار
تا 0.05% - 0.2%5
6. درجه فشار
سطح فشار بالا، از دست دادن فشار کوچک، ظرفیت جریان قوی و مقاومت ارتعاش قوی
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
