| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |

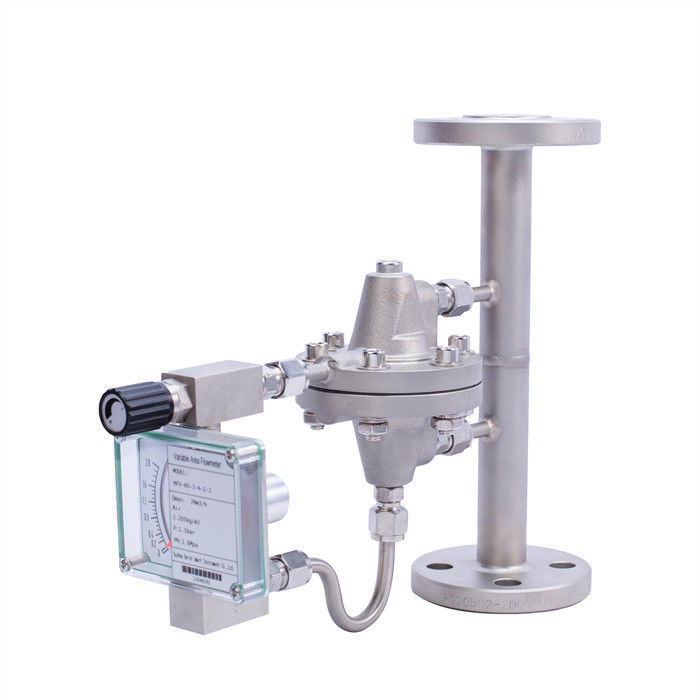

DN15-DN100 شاخص مکانیکی لوله فلزی بخار روتامیتر منطقه متغیر فاضلاب کلور اکسیژن گاز نیتروژن
توضیحات
این محصول از یک شناور لوله فلزی یا روتور شیشه ای و یک دریچه جریان ثابت برای تشکیل یک دستگاه پاک کننده جریان برای دستیابی به اندازه گیری جریان و اطمینان از خروجی جریان ثابت استفاده می کند.با توجه به ایمنی و قابلیت اطمینان جریان سنج شناور و ویژگی های اندازه گیری دقیق و پایدار، این سری از دستگاه های تنفس هوا می تواند از خروجی جریان ثابت در هنگام تغییر فشار ورودی یا خروجی اطمینان حاصل کند.فولاد، و غیره در کنترل فرآیند فرستنده ها در فیبر شیمیایی، صنایع نساجی و سایر صنایع مانند پاکسازی و اندازه گیری سطح مایع با فشار دیفرانسیل.ساختار طراحی این سری از محصولات به طور کامل با الزامات کنترل صنعتی مطابقت دارد، و شرایط نصب قابل اجرا به طور کامل با الزامات تکنولوژی اندازه گیری ابزار مطابقت دارد.
کاربردهای معمول در شرایط تغییر فشار عرضه گاز در سمت راست نشان داده شده است: گاز ارائه شده توسط منبع گاز لوله اصلی می تواند به صورت مورد نیاز به شاخه های متعدد تقسیم شود.اگر جریان گاز چندین شاخه بسته یا تنظیم شده باشد، باعث می شود زمانی که فشار عرضه هوا از خط لوله اصلی تغییر می کند، دستگاه پاکسازی یک کانال نصب شده بر روی پشتیبانی می تواند سرعت جریان را با دقت اندازه گیری کند.
لطفا یک مکان مناسب برای نصب دستگاه پاکسازی جریان را انتخاب کنید تا اطمینان حاصل شود که دستگاه پاکسازی دستگاه اندازه گیری جریان آسان است.اطمینان حاصل کنید که جهت جریان رسانه همان جهت مورد نیاز توسط دستگاه تخلیه جریان است، و تمام دریچه های سوزن تنظیم دقیق را ببندید. قبل از استفاده، لطفاً لوله را خالی کرده و پاک کنید تا از ضربه جلوگیری شود. دریچه باید به آرامی باز شود تا به فشار کاری تنظیم شود.و سرعت جریان باید با تنظیم باز کردن شیر تغییر کند تا از ضربه به شناور جلوگیری شود، در نتیجه به اجزای اندازه گیری آسیب میرسد.
مشخصات
| مدل ابزار | LZB مجهز | LZZ مجهز به |
| اندازه گيري جريان لوله هاي شيشه اي | اندازه گيري جريان لوله فلزي | |
| محدوده اندازه گیری | ||
| (100 درصد ارزش) | ||
| آب: 20 درجه سانتیگراد | 3-1001/h | 25-4 ∞Ol/h |
| هوا | 50-3400I/h | 0.7-80 متر3/ساعت |
| O.1MPa.20°C | ||
| نسبت محدوده | 10.1 | 10.1 |
| سطح دقت | 4 | 1.5 |
| مقیاس جریان | مقیاس جریان واقعی | مقیاس جریان واقعی |
| فشار متوسط | محدوده بالایی 1.0MPa | محدوده بالایی 6.4MPa |
| (ممکن است الزامات ویژه ای اضافه شود) | ||
| دمای متوسط | -20°C -100°C | -20°C-200°C |
| دمای محیط | -20°C-60°C | -20'C-60°C |
| مواد رسانه ای | 304 316 | 304 316 |
| پوسته | PVC پلاستیکی | دکمه گچ، رزین اپوکسی پاشیده شده |
| اتصال فرآیند | ||
| پوشش کارت | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| رشته | 1/4W NPT | 1/4W NPT |
| 1/2 NPT | 1/2 NPT | |
| فلنج | 1/2 ٪ ANSI 1501b | 1/2 ٪ ANSI 150Ib |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| ویژه | بر اساس الزامات کاربر | بر اساس الزامات کاربر |
اقدامات احتیاطی در نصب
لطفاً یک مکان مناسب برای نصب دستگاه پاکسازی جریان را انتخاب کنید تا اطمینان حاصل شود که دستگاه پاکسازی دستگاه اندازه گیری جریان آسان برای اشکال زدایی، تمیز کردن و جدا کردن است.از آنجایی که دستگاه پاکسازی شناور جریان سنج مجهز به یک سیستم انتقال برخورد، لازم است اطمینان حاصل شود که میدان تداخل تولید شده توسط سایر تجهیزات کاری بر نتایج اندازه گیری جریان سنج تأثیر نمی گذارد.مطمئن شوید که دستگاه پاکسازی جریان پایدار است و اضافه کنید
براکت ثابت: ابعاد نصب نباید بیش از حد یا خیلی کم از ابعاد داده شده بیشتر باشد تا از اعمال نیروهای کششی و فشرده سازی بر دستگاه پاکسازی جلوگیری شود.وقتی که محیط مایع حاوی ذرات آهن مغناطیسی باشد، a
اطمینان حاصل کنید که هر ذرات برخورد در مقابل ابزار قرار می گیرد. اطمینان حاصل کنید که جهت جریان رسانه با جهت مورد نیاز دستگاه پاک کننده جریان یکسان است.هنگام نصب ابزارتمام دریچه های سوزن را ببندید.
قبل از راه اندازی، لطفاً لوله را خالی کنید و پاک کنید تا از ضربه جلوگیری شود. شیر باید به آرامی باز شود تا به فشار کاری تنظیم شود.سرعت جریان باید با تنظیم باز کردن شیر تغییر کند تا از ضربه به شناور جلوگیری شود و در نتیجه به اجزای اندازه گیری آسیب برساند.
| دستگاه پاک کننده سری LZ | |||||||||
| 1مدل ابزار: LZ | |||||||||
| 2مدل های طبقه بندی | |||||||||
| ب | یک جریان سنج لوله شیشه ای را انتخاب کنید (سری DK به طور کلی برای جریان روتور شیشه ای استفاده می شود) | ||||||||
| Z | اندازه گیری جریان لوله فلزی را انتخاب کنید | ||||||||
| WB | یک مایکرو جریان لوله فلزی جریان سنج را انتخاب کنید | ||||||||
| 3. حالت پاکسازی (اگر حالت یک میز باشد، لازم نیست این کد را انتخاب کنید) | |||||||||
| پاکسازی تک گذر | |||||||||
| 2 | پاکسازی دوگانه | ||||||||
| 3 | پاکسازی چند کانال (بر اساس نیازهای کاربر می توان موارد ویژه را سفارشی کرد) | ||||||||
| 4فرم نصب | |||||||||
| D | میز تک | ||||||||
| م | نوع پنل | ||||||||
| 5تنظیم فشار | |||||||||
| RE | تنظیم فشار ورودی | ||||||||
| RA | تنظیم فشار خروجی | ||||||||
| 6. اتصال فرآیند | |||||||||
| F | اتصال فلنج | ||||||||
| S | اتصال رشته ای | ||||||||
| K | اتصال کلاه کارت | ||||||||
| 0 | بر اساس الزامات کاربر | ||||||||
| 7مواد | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.دیگر | |||||||||
| L | با نمایشگر فشار | ||||||||
| G | با فیلتر مغناطیسی | ||||||||
ویژگی ها
1طراحی ساختار فلزی
طراحی ساختار کاملا فلزی قوی، مناسب برای اندازه گیری گاز ها و مایعات در صنایع مختلف.
2. طرح ساختار پرونده
می تواند فشار فرایندهای زیر 6.4MPa را اندازه گیری کند
شاخص جریان و فشار (اختیاری) در محل
3لوله اندازه گیری مخروطی
نصب یک متر، نصب پانل، نصب کابینت (اختیاری) ، محدوده اندازه گیری گسترده تر و خطیت اندازه گیری بهتر.
4روش های اتصال
روش های مختلف اتصال فرآیند مانند فلنج ها، کلیمپ ها و رشته ها برای متناسب با اکثر نیازهای برنامه های کاربردی کارخانه در دسترس هستند.
5مواد اختیاری
فولاد ضد زنگ، تیتانیوم، Hastelloy، PTFE، FEP و سایر مواد. یک کانال، دو کانال، چند کانال (اختیاری)
6. سيستم پيوند مغناطيسي
استفاده از شرکت ما LZ سری شناور جریان سنج
شاخص جریان و فشار (اختیاری) در محل
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
