سیستم کنترل کمی

DN15-DN100 شاخص مکانیکی لوله فلزی بخار روتامیتر منطقه متغیر فاضلاب کلور اکسیژن گاز نیتروژن

توضیحات

کنترل کننده کمی سری BTDL با سنسورهای جریان و فرستنده های مختلف همکاری می کند تا کنترل کمی کنسرو و دسته بندی را برای تشکیل یک سیستم کنترل کمی تحقق بخشد.این سیستم در حال حاضر یکی از پروژه هایی است که بسیاری از شرکت ها استفاده می کنند یا نیاز به بهبود دارند.. این ترکیب ویژگی های کار آسان و یادگیری آسان، نمایش بصری، کنترل جریان دستی یا کنترل جریان خودکار است. این به ویژه برای مخلوط روغن، مخلوط آب،مخلوط کردن داروهادر حال حاضر، در زمینه های نفتی، استفاده از مواد مایع مختلف به صورت دسته بندی، تزریق کمی آب و کنترل کمی می شود.برخی از شرکت هایی که هنوز از عملیات پر کردن / پر کردن دستی استفاده می کنند و نمی خواهند هزینه های زیادی را سرمایه گذاری کنند و فقط می خواهند کارایی کار را بهبود بخشند، استفاده از این سیستم را توصیه می کنند.

اندازه گیری جریان: این پایه کنترل است و به طور مستقیم بر اثر کنترل تأثیر می گذارد. بنابراین، نیاز اساسی این است که دقت اندازه گیری هرچه بیشتر باشد، بهتر است.و دارای تابع خروجی سیگنال استدر عین حال، انواع زیادی از اندازه گیری جریان وجود دارد و لازم است که اندازه گیری مناسب بر اساس پارامترهای مانند رسانه اندازه گیری، قطر لوله و محدوده جریان انتخاب شود.
کنترل کننده کمی هوشمند: LCD، صفحه نمایش دیجیتال؛ اندازه پنل کنترل کننده: 160 * 80mm، 80 * 160mm، 96 * 96، 96 * 48.همچنین می توان آن را به یک جعبه کنترل کمی مطابق با الزامات مشتری (از جمله یک کنترل کننده کمی LCD کامل چینی) ساخت.، مدارهای کنترل داخلی و اجزای آن، دکمه های کنترل خارجی و چراغ های شاخص و غیره) اندازه استاندارد جعبه 400 * 300 * 200 میلی متر است و منبع برق AC220V است.
تجهیزات قطع: این می تواند تجهیزات موجود در خط لوله باشد، مانند پمپ؛ همچنین می تواند یک شیر سولینوئید، شیر الکتریکی، شیر جریان و غیره باشد که بعدا نصب می شود.

 ویژگی ها

کنترل کننده کمی KTR550-B یک ابزار کنترل دسته جریان با نمایش کاراکتر بر اساس یک میکرو کامپیوتری تک تراشه است.پایان ورودی سیگنال آن می تواند با یک فرستنده جریان و سنسور با خروجی پالس مطابقت داشته باشد، و تماس خروجی آن را می توان با یک دریچه سولنویدی مطابقت داد.ارزش کمی و ارزش مقدماتی را می توان به راحتی از طریق کلید عملیات در پانل تنظیمدر ارتباط با اقدامات کنترل دریچه های بزرگ و کوچک، می توان به اندازه گیری دقیق دست یافت.فرآیند بارریلی و تولید مایعاتمواد تشکیل دهنده و غیره این ابزار در اندازه کوچک است، با ابعاد: 96 (طول) x 48 (عرض) x 120 (طول) ، اندازه باز:92 (طول) ترمینال سوئیچ خارجی ابزار می تواند برای اتصال دکمه ها در محل و سوئیچ های توقف مشروط استفاده شودعلاوه بر اتصال به دریچه های سولنویدی، خروجی تماس رله داخلی نیز می تواند برای اتصال دریچه ها و پمپ ها استفاده شود.شرکت نسل چهارم هوشمند فلزی لوله شناور جریان سنج دارای مزایای فنی آشکار و قابلیت اطمینان قوی تربه شرکت ما خوش آمدید برای خرید!

مشخصات

روش کنترل:

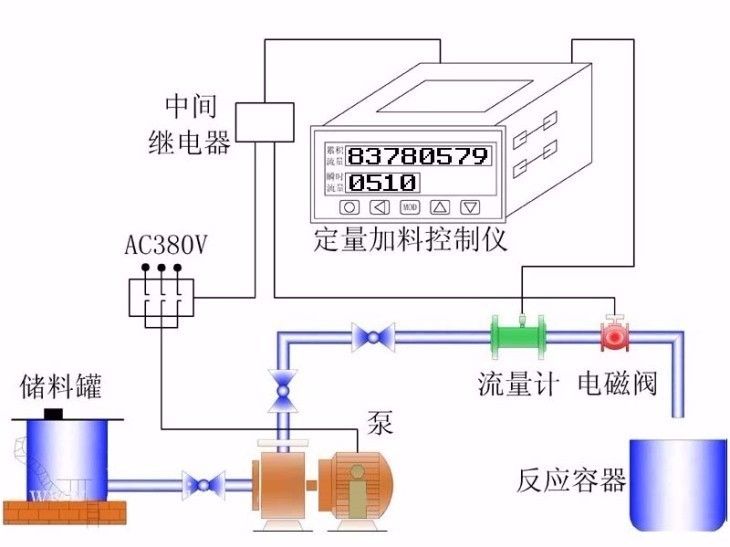

پس از دریافت سیگنال جریان از جریان سنج، کنترل کننده کمی، انباشت جریان را در داخل تکمیل می کند.و در عین حال مقدار کنترل مورد نیاز را در داخل کنترل کننده تنظیم می کندهنگامی که ارزش تجمعی که توسط کنترل کننده کمی نشان داده می شود به مقدار تعیین شده می رسد، کنترل کننده کمی یک سیگنال سوئیچ را تولید می کند.سیگنال سوئیچ برای کنترل دستگاه قطع نصب شده در خط لوله با اتصال یک رله یا کانتاکتور استفاده می شود، در نتیجه به دست آوردن اثرات کنترل کمی.

مشخصات فنی

سنسورهای جریان مناسب برای خروجی جریان، ولتاژ و پالس

ورودی سوئیچینگ سه نقطه ای که برای شروع، بازیابی و پاک کردن ارزش تجمع شده در هر بار استفاده می شود

خروجی کنترل سه نقطه ای که برای کنترل سلسله مراتبی دریچه های بزرگ و دریچه های کوچک و آژیر محدوده پایین جریان لحظه ای استفاده می شود

خروجی انتقال می تواند مقدار جریان لحظه ای را به شکل جریان استاندارد و ولتاژ برای استفاده توسط تجهیزات دیگر تولید کند.

نمایش: ردیف دوگانه: رقم هشتم در ردیف اول کل انباشت، جریان لحظه ای و ارزش کمی فعلی را نشان می دهد، رقم ششم در ردیف هر مقدار انباشت را نشان می دهد.

سیگنال ورودی: جریان ثابت / ولتاژ ثابت / پالس: 0.1Hz ~ 10KHz

خطای پایه: کمتر از ± 0.2%F.S چرخه کنترل اندازه گیری: 0.2 ثانیه

ورودی سوئیچ: سوئیچ مکانیکی منفعل خروجی کنترل: رله، ظرفیت تماس AC220V، 3A

دستورات سفارش

1. انتخاب یک جریان سنج مناسب: به ما نام رسانه اندازه گیری، قطر لوله اندازه گیری، فشار کار و دمای، محدوده جریان و یا سایر الزامات را بگویید،و ما مدل رو براي شما انتخاب ميکنيم;

2- توضیح الزامات کنترل: مانند اندازه هر مقدار کمی، تعداد کنترل در روز، اینکه آیا ارزش های کنترل شده در هر بار یکسان هستند و سایر الزامات؛

3. انتخاب تجهیزات برش جریان: اگر شما در حال حاضر تجهیزات برش جریان، لطفا ما را از منبع برق و قدرت کار خود را اطلاع دهید، و ما آن را سفارشی؛ اگر شما نیاز دارید،ما همچنین می توانیم تجهیزات برش جریان را ارائه دهیمدر اینجا ما پیشنهاد می کنیم که دستگاه قطع باید یک دریچه سولنئود یا یک دریچه پنوماتیک (هنگامی که تاخیر در راه اندازی یا خاموش شدن مورد نیاز است) به جای کنترل پمپ باشد.هنگام ترتیب لوله، بهتر است از جریان ایستاده تولید شده توسط تفاوت سطح مایع به عنوان منبع قدرت استفاده شود. ، که در زمان کنترل کارآمدتر است و دقت اندازه گیری بهتری دارد.

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
