اندازه گيري جريان سوراخ

محدوده متغیر لوله فلزی شناور اندازه گیری جریان سطح گاز شاخص جریان کوچک DN15-DN100

توضیحات
هنگامی که مایع پرکننده لوله از دستگاه خنک کننده در لوله جریان می گیرد، جریان جریان در قطعه خنک کننده دستگاه خنک کننده انقباض محلی ایجاد می کند.در نتیجه افزایش سرعت جریان و کاهش فشار استاتیک، به این ترتیب ایجاد فشار قبل و بعد از قطعه خنک کننده. کاهش، یعنی تفاوت فشار. هرچه میزان جریان محیط بیشتر باشد،هرچه تفاوت فشار قبل و بعد از عضو خنک کننده بیشتر باشدبنابراین، سرعت جریان مایع را می توان با اندازه گیری تفاوت فشار اندازه گیری کرد. این روش اندازه گیری بر اساس قانون حفظ و قانون تداوم جریان است.
دستگاه خنک کننده هوشمند (فلو متر سوراخ) یک فلو متر نسل جدید است که جریان، دمایو عملکردهای تشخیص فشار و می تواند به طور خودکار برای درجه حرارت و فشار جبران کنداین فناوری از تکنولوژی میکرو کامپیوتری و تکنولوژی جدید استفاده می کند.
تکنولوژی مصرف انرژی میکرو و دارای عملکردهای قدرتمند است. ، ساختار جمع و جور، عملیات ساده و آسان برای استفاده.

استفاده
دستگاه خنک کننده صفحه حفره اتاق حلقه ای استاندارد LG/FB و صفحه حفره فلنج یک دستگاه اندازه گیری جریان بدون مقیاس است.این در ارتباط با فرستنده های فشار فرقی پنوماتیک یا الکتریکی یا فرستنده های فشار فرقی دو نفره استفاده می شوددر سیستم های صنعتی متالورژی، شیمی، نفت و برق، تفاوت فشار تولید شده توسط مایع، گاز،و بخار جریان از طریق صفحه حفره با دمای متوسط ≤ 400 °C به طور مداوم اندازه گیری می شودفرستنده سیگنال تفاوت فشار را به یک سیگنال خروجی متناسب تبدیل می کند و سپس ابزارهای ثانویه یا تنظیم کننده هایی وجود دارد که جریان اندازه گیری شده را ثبت، نشان یا تنظیم می کنند..

اساسی
قطعات خنک کننده مانند صفحات حفره یا نوزل ها را در داخل لوله نصب کنید. از آنجا که دیافراگم قطر خنک کننده کوچکتر از قطر داخلی لوله است،وقتی که مایع از قسمت خنک کننده عبور می کند، قطعه قطعی پرتو به طور ناگهانی کاهش می یابد و سرعت جریان تسریع می شود. فشار استاتیک مایع در انتهای عقب عضو خنک کننده کاهش می یابد،که منجر به تفاوت فشار ایستاتیک قبل و بعد از عنصر خنک کننده می شود (شکل 1)رابطه عددی قطعی بین این تفاوت فشار استاتیک و سرعت جریان مایع وجود دارد که با Q=K مطابقت دارد.استفاده از یک فرستنده فشار فرقی (یا فشار متر فرقی) برای اندازه گیری فشار فرقی قبل و بعد از عضو خنک کننده برای اندازه گیری سرعت جریان.

الزامات نصب
نصب دستگاه خنک کننده مربوط به بخش های لوله و لوازم لوله زیر است: قطعه مقاومت شماره 1 و قطعه مقاومت شماره 2 در سمت جلو قطعه خنک کننده،قطعه مقاومت شماره.1 در سمت راست زیر قطعه خنک کننده، قطعه مقاومت شماره 2 در جریان آب از قطعه خنک کننده به قطعه لوله بین قطعه پایین رود شماره1 قطعه مقاومت و خط لوله سیگنال فشار فرقی، و غیره


مشخصات

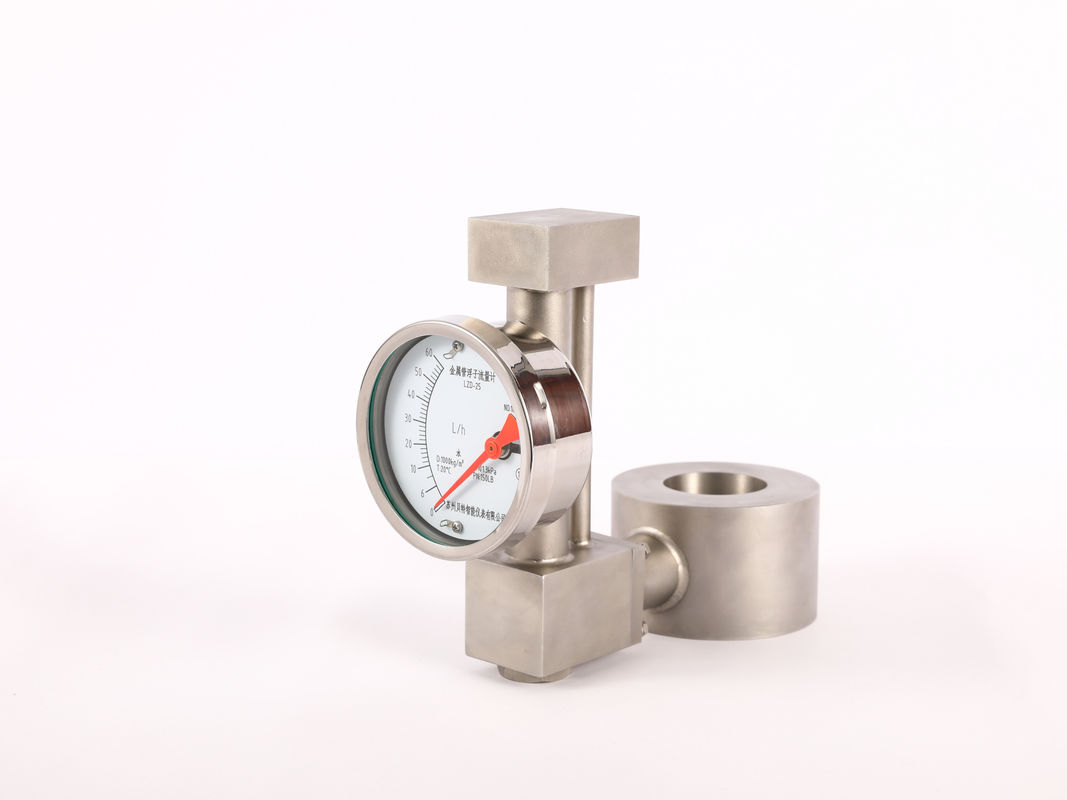

LF-A سری یکپارچه سوراخ جریان سنج یک جریان سنج تقسیم شده با شناور
اندازه گیری زیر جریان در کنار لوله اندازه گیری نصب می شود و برای تقسیم جریان با صفحه حفره یکپارچه می شود.
این دارای چهار کانکتور مختلف برای کاربران برای انتخاب است، یعنی "threaded" (AT) ،
"فلنج" (AF) ، و "کلمپ" (AC) ، نوع جداگانه (AD). جریان مایع از طریق اصلی
هنگامی که صفحه حفره نصب می شود، فشار تفاوتی در دو طرف جلو و عقب صفحه حفره ایجاد می شود. این مقدار فشار تفاوتی با مقدار جریان مرتبط است.
به طور معادل یک جریان سنج شناور در ورودی شاخه و خروجی نصب شده است، به طوری که جریان از طریق شناور
سرعت جریان از متر معادل سرعت جریان از طریق لوله اصلی است، بنابراین مایع عبور از لوله اصلی
سرعت جریان را می توان با مقیاس جریان سنج شناور شیشه ای نشان داد.
· دمای متوسط: PVC: 0~60°C،
SS304:0~120°C
·دقیقیت: ±2.5%
· فشار کار: 1.0MPa




جهت نصب:
جهت نصب جریان سنج سوراخ LF-A می تواند تغییر کند همانطور که در شکل سمت راست نشان داده شده است. جهت جریان این است: پایین → بالا،
چپ→راست، راست→چپ و بالا→پشت، تغییر جهت جریان جریان سنج در میدان بسیار آسان است.


بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
