| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |
| شماره مدل | BT590178 |
توضیحات
BT570585 سری راهنمای استفاده از استریمر
مرور کلی
اندازه گیری جریان برای لوله های تولید صنعتی مانند نفت، مواد شیمیایی، فیبر های شیمیایی، دارو، مواد غذایی، نیروگاه ها، پمپ ها و تجهیزات متالورژیک مناسب است.می تواند شرایط واکنش جریان مایعات را مشاهده کند، گاز، بخار و سایر رسانه ها در هر زمان، که یک راه مهم برای اطمینان از تولید عادی و کیفیت محصول است.
اصل کار

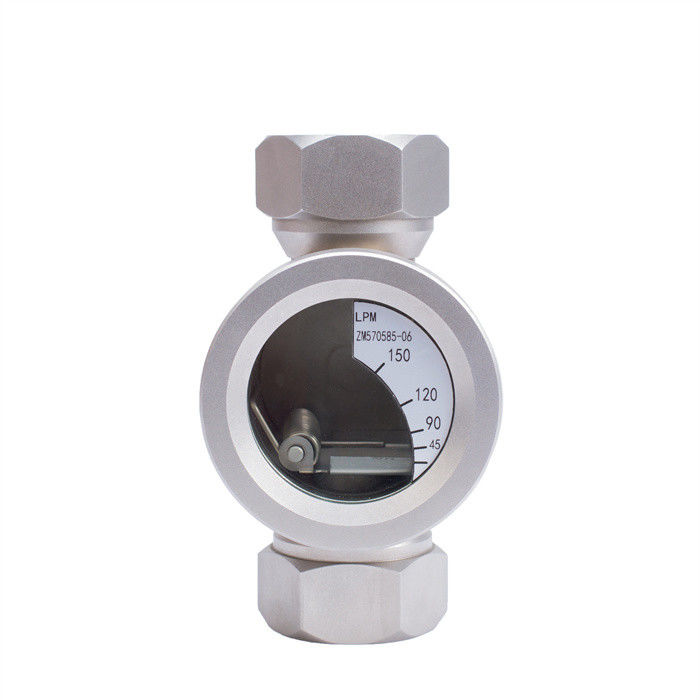

دستگاه جریان دید از شیشه دید، نوزل، فلاپ، دایر و غیره تشکیل شده است. اتصال فرآیند می تواند به صورت رشته ها، فلنج ها، کلیمپ ها و غیره باشد.و بخار. فلپ در زاویه های مختلف با جریان خط لوله می چرخد. زاویه چرخش فلپ متناسب با جریان است.جریان مقیاس مربوط به فلاپ جریان فعلی خط لوله استجریان. اندازه گیری جریان صفحه چرخش فقط می تواند جریان را در یک جهت اندازه گیری کند، اما اندازه گیری جریان تحت تأثیر جهت نصب نیست. دقت اندازه گیری جریان ± 5٪
پارامترهای فنی و اجزای سری دستگاه جریان
نوع رشته دار: DN15-DN50 (1/2-2 اینچ)
نوع فلنج: DN15-DN400 (1/2-16 اینچ)
سطح فشار: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)
مقاومت به فشار شیشه: ورق شیشه بوروسیلیکات خفیف ≤ 2.5MPa ورق شیشه کوارتز ≤ 10.0MPa
مواد بدن شیر: فولاد ضد زنگ (304 فولاد ضد زنگ)
گاز بندی: حلقه O لاستیک فلورین، گاز بندی پلی تیترافلوروائتیلن
تعمیر و نگهداری پنجره های شیشه ای
(1) پنجره شیشه ای برای مشاهده واکنش جریان مایع، گاز، بخار و سایر رسانه ها استفاده می شود و باید تمیز و بدون گرد و غبار نگه داشته شود.
(2) عینک دید یک قطعه قابل پوشیدن است، بنابراین هنگام نصب عینک دید مراقب باشید.
(3) مقاومت در برابر دما و فشار شیشه دارای محدودیت های خاصی است که به وضعیت واقعی بستگی دارد.در زیر پارامترهای آزمایشی فیزیکی استاندارد ملی فرآیند تولید شیشه ارائه شده است.: مقاومت در برابر دما: شیشه بوروسیلیکات خفیف ≤ 200°C، شیشه کوارتز ≤ 1000°C، شیشه آلومینیوسلیکات ≤ 450°C مقاومت در برابر فشار: ورق شیشه بوروسیلیکات خفیف ≤ 2.ورق شیشه ای کوارتز 5MPa ≤ 10.0MPa شیشه آلومینیوسیلیکات ≤ 6.4MPa شیشه معمولی ≤ 0.6MPa
(4) دمای تغییر ناگهانی مجاز < 60°C است و شیشه به دلیل تفاوت دمای بیش از حد شکسته می شود.
استانداردهای آزمایش شیشه: طراحی، ساخت و پذیرش با ارجاع به "دستور لوله های شیمیایی" و HGJ501-502-86 "گلاس دید پنجره تحت فشار".مطمئن شو که تکه های محکم کننده، صفحه پایینی شیشه ای، قطعه شیشه ای و حلقه مهر و موم قبل از اینکه بتوانند به طور مساوی نصب شوند، از بقایای پاک هستند.
ابعاد:
| DN (ملی متر) |
Rc | L ((mm) | H(mm) | φD | ب | حداکثر جریان L/min |
شکل | |||
| 〔0 | 40 | 160 | 90 | 88 | 60 | 00 لیتری/دقیقه | من | |||
| 〔۱ | 15 | ️ | 90 | 58 | 54 | 37 | 10 لیتر/دقیقه | من | ||
| 〔2 | 15 | 2 | 90 | 58 | 54 | 37 | 20 لیتر/دقیقه | من | ||
| 〔3 | 20 | سوراخ" | 102 | 61 | 64 | 37 | 50 لیتر/دقیقه | من | ||
| 〔4 | 25 | 1" | 130 | 82 | 72 | 46 | 80 لیتر/دقیقه | من | ||
| 〔5 | 50 | 2 " | 170 | 128 | 122 | 79 | ۳۰۰ لیتر/ دقیقه | II | ||
| 〔6 | 40 | 160 | 90 | 88 | 60 | 50 لیتر/دقیقه | من | |||
| 〔7 | 25 | 1" | 130 | 82 | 72 | 46 | ۴۰ لیتر/دقیقه | من | ||
| 〔8 | 32 | 14 | 140 | 90 | 88 | 60 | 50 لیتر/دقیقه | من | ||
| 〔9 | 50 | 2 " | 170 | 128 | 122 | 79 | 250 لیتر/دقیقه | II | ||
| (10 | 40 | 160 | 90 | 88 | 60 | 200 لیتر/دقیقه | من | |||
| 〔۱۱ | 15 | 2 | 90 | 58 | 54 | 37 | 30 لیتر/دقیقه | من | ||
| 〔12 | 50 | 2 " | 170 | 128 | 122 | 79 | ۴۵۰ لیتر/دقیقه | II | ||
| (13 | 65 | 22 | 250 | 154 | 165 | 90 | 500 لیتر/ دقیقه | II | ||
| 〔۱۴ | 20 |
|
102 | 61 | 64 | 37 | 30 لیتر/دقیقه | من | ||
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
