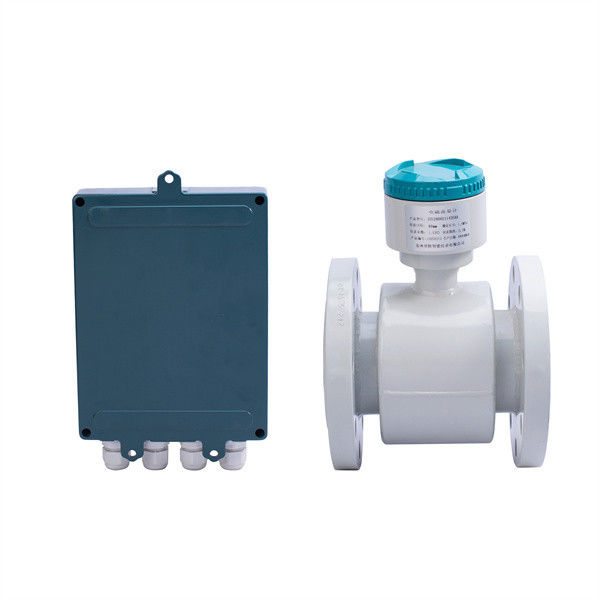

اندازه گیری جریان الکترومغناطیسی آب برای فاضلاب

مقدمه فنی:

حسگر جريان DMF بر اساس قانون فارادي از تحريك الکترومغناطيسي استاما یک مایع مایع یا یک مایع جامد دو فاز مایع با یک رسانایی خاصهنگامی که محیط رسانا که در حال اندازه گیری است در امتداد خطوط قطعی نیروی مغناطیسی در میدان مغناطیسی حرکت می کند. یک نیروی الکتروموتوری محرک در محیط رسانا تولید می شود.و نیروی الکتروموتوری محرک شده توسط یک جفت الکترود تشخیص داده می شودسیگنال ولتاژ V می تواند با فرمول زیر بیان شود: V=KBDV K: ثابت نسبتی B: شدت محرک مغناطیسی D: قطر داخلی لوله اندازه گیری v:سیگنال متوسط سرعت جریان v در بخش اندازه گیری، پس از پردازش توسط کنورتر، خروجی کمکی با سرعت جریان خطی است سیگنال فرکانس مربوطه o 5VOCO-5VDC برای انباشت یا کنترل ابزارهای بعدی استفاده می شود.به طور کلی، سرعت جریان واسطه اندازه گیری شده توسط دستگاه جریان سنج الکترومغناطیسی صنعتی ترجیحا 2 تا 4 متر در ثانیه است. در موارد خاص، حداقل سرعت جریان باید حداقل 0.1 متر در ثانیه باشد.و حداکثر سرعت جریان نباید بیشتر از 8m/s باشداگر محیط حاوی ذرات جامد باشد، سرعت جریان مشترک باید کمتر از 3m/s باشد تا از اصطکاک بیش از حد بین پوشش و الکترود جلوگیری شود.سرعت جریان می تواند بیشتر از 2m/s باشدسرعت جریان بیشتر به طور خودکار به از بین بردن چسبندگی متصل به الکترود کمک می کند. اثر هیستریز به بهبود دقت اندازه گیری کمک می کند.در صورتی که محدوده اندازه گیری Q تعیین شده باشد، اندازه قطر جریان سنج D را می توان بر اساس محدوده جریان V بالا تعیین کرد و مقدار آن با فرمول زیر محاسبه می شود:
Q=πD؟ V/4
Q: سرعت جریان (m2/h) D: قطر داخلی لوله V: سرعت جریان (m/h)
محدوده اندازه گیری Q از جریان سنج الکترومغناطیسی باید بیشتر از مقدار حداکثر جریان انتظار شده باشد.و مقدار جریان طبیعی باید کمی بیشتر از 50٪ از مقیاس کامل جریان سنج باشد.

نرخ تغییر و زمان محدود
روش “ نرخ تغییر ” برای حذف سر و صداهای الکتریکی بالا مربوط به برنامه در سیگنال جریان فرآیند استفاده می شود.
برای کنترل سر و صدای الکتریکی، دو پارامتر تعریف شده است: “حدود سرعت تغییر” و “زمان محدودیت کنترل”.اگر مقدار جریان نمونه گیری شده از مقدار محدودی نرخ تغییر تعیین شده بر اساس میانگین مقدار جریان تا زمان نمونه گیری بیشتر باشد، سیستم این مقدار نمونه را رد می کند و به جای آن مقدار میانگین شامل مقدار محدودی نرخ تغییر به جای مقدار نمونه رد شده تولید می شود.اگر مقدار نمونه گیری بیش از حد برای همان جهت جریان بیشتر از زمان محدودی کنترل از پیش تنظیم شده ادامه یابد، که داده ها به عنوان سیگنال خروجی مورد استفاده قرار می گیرند.
مقدار محدودی نرخ تغییر را می توان از 0 تا 30٪ محدوده جریان تنظیم کرد و زمان محدودی از 0 تا 20 ثانیه است. اگر یکی از این دو پارامتر به صفر تنظیم شود، این تابع غیرفعال می شود.
تابع محدودی نرخ تغییر برای اندازه گیری کوتاه مدت و کالیبراسیون جریان سنج مناسب نیست.

ویژگی ها
1اندازه گیری تحت تاثیر تغییرات تراکم جریان، لزگی، دمای، فشار و رسانایی نیست.دقت اندازه گیری بالا بر اساس اصل اندازه گیری خطی تضمین می شود.
2هیچ مانعی در لوله وجود ندارد، هیچ از دست دادن فشار و نیاز کمتر به خط لوله مستقیم.
3DN 6 تا DN2000 طیف گسترده ای از اندازه لوله را پوشش می دهد. انواع مختلف پوشش و الکترود برای رضایت از ویژگی های مختلف جریان در دسترس است.
4- تحریک میدان موج مربع فرکانس پایین قابل برنامه ریزی، بهبود ثبات اندازه گیری و کاهش مصرف برق.
5. پیاده سازی 16 بیت MCU، ارائه یکپارچه سازی بالا و دقت؛ پردازش کامل دیجیتال، مقاومت بالای سر و صدا و اندازه گیری قابل اعتماد؛ محدوده اندازه گیری جریان تا 1500:1.
6صفحه نمایش LCD با وضوح بالا با نور پس زمینه
7رابط RS485 یا RS232 از ارتباطات دیجیتال پشتیبانی می کند.
8. تشخیص هوشمند لوله خالی و اندازه گیری مقاومت الکترود تشخیص لوله خالی و آلودگی الکترود به طور دقیق.
9برای بهبود قابلیت اطمینان، قطعات SMD و فناوری نصب سطح (SMT) اجرا می شوند.

کاربردهای اصلی

اندازه گیری جریان الکترومغناطیسی TQMF می تواند برای اندازه گیری حجم جریان مایع رسانا در یک خط لوله بسته استفاده شود.به طور گسترده ای در اندازه گیری جریان و کنترل در زمینه های صنایع شیمیایی و نفتی استفاده می شود۱.۳ شرایط محیطی دمای محیطی: سنسور:-25°C تا + 60°C-25°C تا +60°C رطوبت نسبی: 5٪ تا 90٪ 1.4شرایط کار حداکثر دمای مایع: نوع کمپکت: 60 °C نوع دور: Teflon 150 °C Neoprene 80 °C120°C پلی اورتان 70°C رسانایی مایعات: ≥ 5S/cm

اصول اندازه گیری

اصل اندازه گیری جریان سنج الکترومغناطیسی بر اساس قانون محرک الکترومغناطیسی فارادی است. سنسور عمدتا از لوله اندازه گیری با پوشش جدا کننده تشکیل شده است.یک جفت الکترود نصب شده توسط نفوذ در دیواره لوله اندازه گیری، یک جفت کویل و هسته آهن برای تولید میدان مغناطیسی کار می کند. هنگامی که مایع رسانا از طریق لوله اندازه گیری سنسور جریان می یابد،سیگنال ولتاژ به تناسب مستقیم با سرعت متوسط جریان مایع بر روی الکترودها وارد می شود. سیگنال تقویت شده و توسط فرستنده برای تحقق عملکردهای مختلف نمایش پردازش می شود.

طرح مدار کنورتر

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، کنترل و پردازش. طرح مدار کنورتر در شکل 2 نشان داده شده است.1.

جدول منوی تنظیم پارامتر

منوی تنظیمات کنورتر شامل 45 مورد است. بسیاری از آنها قبل از ارسال توسط تولید کننده تنظیم می شوند. لازم نیست که آنها را در هنگام استفاده تغییر دهید.فقط تعداد کمی از آنها وجود دارد که توسط کاربر بر اساس برنامه تنظیم می شودموارد منوی در جدول زیر ذکر شده است:

استفاده از سناریو:

سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
