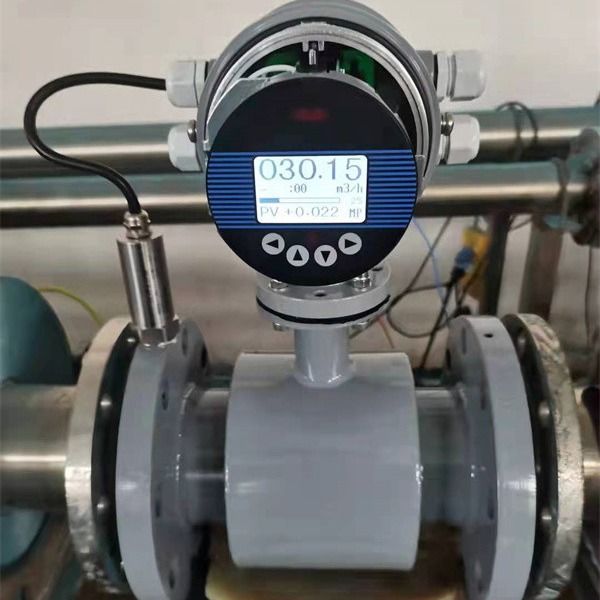

اندازه گیری جریان آب فاضلاب برای فروش

اندازه گیری جریان الکترومغناطیسی

اندازه گیری جریان الکترومغناطیسی یک ابزار تحرک است که جریان حجم رسانه های رسانا را اندازه گیری می کند.می تواند یک سیگنال فعلی استاندارد را برای ضبط تولید کند.، تنظیم و کنترل. می تواند کنترل تشخیص خودکار را درک کند و انتقال فاصله طولانی سیگنال را درک کند. می تواند به طور گسترده ای در اندازه گیری جریان مایعات رسانا در آب شیر استفاده شود.صنایع شیمیایی، زغال سنگ، حفاظت از محیط زیست، نساجی، فلزات سازی، تولید کاغذ و صنایع دیگر.گواهی ضد انفجار صادر شده توسط مرکز ملی بازرسی کیفیت محصولات الکتریکی ضد انفجار را دریافت کرده استعلامت ضد انفجار Exd11CT6 است. این مناسب برای اندازه گیری مایعات در محیط های مختلف انفجاری است.

الزامات نصب جریان سنج الکترومغناطیسی
1برای جهت های جریان افقی و عمودی، اندازه گیری جریان الکترومغناطیسی باید در قسمت پایین لوله افقی و قسمت عمودی نصب شود.و اجتناب از نصب آن در بالاترین نقطه و عمودی پایین بخش لوله;

2. هنگامی که جهت جریان شیب دار است، جریان سنج الکترومغناطیسی باید در نقطه افزایش لوله نصب شود.

3. هنگام باز کردن لوله تخلیه، جریان سنج الکترومغناطیسی باید در قسمت پایین لوله نصب شود.

4هنگامی که سقوط لوله بیش از 5 متر است، یک شیر خروجی باید در پایین جریان جریان الکترومغناطیسی نصب شود.

5. دریچه کنترل و دریچه قطع در خط لوله باید در جریان پایین از جریان سنج الکترومغناطیسی نصب شود و نباید در جریان بالا از سنسور نصب شود.

6- اندازه گیری جریان الکترومغناطیسی را نمی توان در ورودی پمپ نصب کرد، اما باید در خروجی نصب شود.

7. نحوه نصب جریان سنج الکترومغناطیسی در چاه اندازه گیری

ویژگی ها
1اندازه گیری تحت تاثیر تغییرات تراکم جریان، لزگی، دمای، فشار و رسانایی نیست.دقت اندازه گیری بالا بر اساس اصل اندازه گیری خطی تضمین می شود.
2هیچ مانعی در لوله وجود ندارد، هیچ از دست دادن فشار و نیاز کمتر به خط لوله مستقیم.
3DN 6 تا DN2000 طیف گسترده ای از اندازه لوله را پوشش می دهد. انواع مختلف پوشش و الکترود برای رضایت از ویژگی های مختلف جریان در دسترس است.
4- تحریک میدان موج مربع فرکانس پایین قابل برنامه ریزی، بهبود ثبات اندازه گیری و کاهش مصرف برق.
5. پیاده سازی 16 بیت MCU، ارائه یکپارچه سازی بالا و دقت؛ پردازش کامل دیجیتال، مقاومت بالای سر و صدا و اندازه گیری قابل اعتماد؛ محدوده اندازه گیری جریان تا 1500:1.
6صفحه نمایش LCD با وضوح بالا با نور پس زمینه
7رابط RS485 یا RS232 از ارتباطات دیجیتال پشتیبانی می کند.
8. تشخیص هوشمند لوله خالی و اندازه گیری مقاومت الکترود تشخیص لوله خالی و آلودگی الکترود به طور دقیق.
9برای بهبود قابلیت اطمینان، قطعات SMD و فناوری نصب سطح (SMT) اجرا می شوند.

کاربردهای اصلی

اندازه گیری جریان الکترومغناطیسی TQMF می تواند برای اندازه گیری حجم جریان مایع رسانا در یک خط لوله بسته استفاده شود.به طور گسترده ای در اندازه گیری جریان و کنترل در زمینه های صنایع شیمیایی و نفتی استفاده می شود۱.۳ شرایط محیطی دمای محیطی: سنسور:-25°C تا + 60°C-25°C تا +60°C رطوبت نسبی: 5٪ تا 90٪ 1.4شرایط کار حداکثر دمای مایع: نوع کمپکت: 60 °C نوع دور: Teflon 150 °C Neoprene 80 °C120°C پلی اورتان 70°C رسانایی مایعات: ≥ 5S/cm

L.F. Cutoff و Cutoff Enble
کاهش جریان کم در درصد نسبت به محدوده جریان تنظیم شده است. اگر کاهش جریان فعال شده و جریان کمتر از مقدار تنظیم شده باشد، نمایش میزان جریان،سرعت و درصد و خروجی سیگنال مجبور به صفر هستند. اگه اين مورد از کار خارج بشه، هيچ کاري انجام نميشه

اصول اندازه گیری

اصل اندازه گیری جریان سنج الکترومغناطیسی بر اساس قانون محرک الکترومغناطیسی فارادی است. سنسور عمدتا از لوله اندازه گیری با پوشش جدا کننده تشکیل شده است.یک جفت الکترود نصب شده توسط نفوذ در دیواره لوله اندازه گیری، یک جفت کویل و هسته آهن برای تولید میدان مغناطیسی کار می کند. هنگامی که مایع رسانا از طریق لوله اندازه گیری سنسور جریان می یابد،سیگنال ولتاژ به تناسب مستقیم با سرعت متوسط جریان مایع بر روی الکترودها وارد می شود. سیگنال تقویت شده و توسط فرستنده برای تحقق عملکردهای مختلف نمایش پردازش می شود.

طرح مدار کنورتر

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، کنترل و پردازش. طرح مدار کنورتر در شکل 2 نشان داده شده است.1.

جدول منوی تنظیم پارامتر

منوی تنظیمات کنورتر شامل 45 مورد است. بسیاری از آنها قبل از ارسال توسط تولید کننده تنظیم می شوند. لازم نیست که آنها را در هنگام استفاده تغییر دهید.فقط تعداد کمی از آنها وجود دارد که توسط کاربر بر اساس برنامه تنظیم می شودموارد منوی در جدول زیر ذکر شده است:

استفاده از سناریو:

سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
