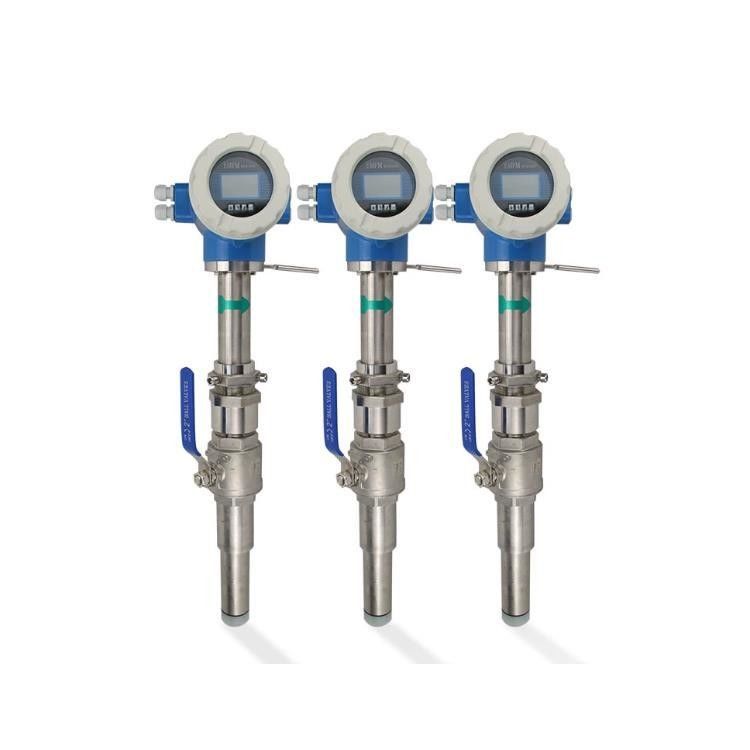

ورودی نوع الکترومغناطیسی اندازه گیری جریان آب

خلاصه ی محصول از جریان سنج الکترومغناطیسی پلاگین:
اندازه گیری جریان الکترومغناطیسی نوع ورودی یک نوع جدید از اندازه گیری جریان است که بر اساس اندازه گیری جریان الکترومغناطیسی نوع لوله توسعه یافته است.بر اساس حفظ مزایای جریان سنج الکترومغناطیسی نوع لولهبرای نقص های بزرگ، با توجه به اصل NIKURADS،روش الکترومغناطیسی برای اندازه گیری میانگین جریان مایع استفاده می شودبه ویژه با استفاده از باز کردن سوراخ تحت فشار و تکنولوژی نصب تحت فشار،اندازه گیری جریان الکترومغناطیسی پلاگین می تواند بدون متوقف کردن آب نصب شود، و همچنین می تواند بر روی لوله های آهن ریخته و لوله های سیمان نصب شود. توسعه موفقیت آمیز جریان سنج الکترومغناطیسی ورودی یک روش جدید برای تشخیص جریان مایع را فراهم می کند.

جريان صفر
برای انجام تنظیم صفر، مایع در لوله سنسور باید ثابت نگه داشته شود. جریان صفر با سرعت جریان نمایش داده می شود و واحد m/s است. نمایش جریان صفر در زیر نشان داده شده است:
در صفحه LCD، خط بالا نقطه صفر اندازه گیری شده را نشان می دهد در حالی که خط پایین ارزش تنظیم را نشان می دهد.تنظیم علامت و مقدار در خط پایین تا FS به صفردوباره یادآوری می کنم: برای تنظیم جریان صفر، لوله سنسور باید پر شود و مایع باید ثابت بماند.مقدار تنظیم صفر جریان یک ثابت مهم از متر است و باید بر روی ورق کالیبراسیون و برچسب چاپ شودارزش باید شامل علامت و مقدار در واحد m/s باشد.

ویژگی ها
1اندازه گیری تحت تاثیر تغییرات تراکم جریان، لزگی، دمای، فشار و رسانایی نیست.دقت اندازه گیری بالا بر اساس اصل اندازه گیری خطی تضمین می شود.
2هیچ مانعی در لوله وجود ندارد، هیچ از دست دادن فشار و نیاز کمتر به خط لوله مستقیم.
3DN 6 تا DN2000 طیف گسترده ای از اندازه لوله را پوشش می دهد. انواع مختلف پوشش و الکترود برای رضایت از ویژگی های مختلف جریان در دسترس است.
4- تحریک میدان موج مربع فرکانس پایین قابل برنامه ریزی، بهبود ثبات اندازه گیری و کاهش مصرف برق.
5. پیاده سازی 16 بیت MCU، ارائه یکپارچه سازی بالا و دقت؛ پردازش کامل دیجیتال، مقاومت بالای سر و صدا و اندازه گیری قابل اعتماد؛ محدوده اندازه گیری جریان تا 1500:1.
6صفحه نمایش LCD با وضوح بالا با نور پس زمینه
7رابط RS485 یا RS232 از ارتباطات دیجیتال پشتیبانی می کند.
8. تشخیص هوشمند لوله خالی و اندازه گیری مقاومت الکترود تشخیص لوله خالی و آلودگی الکترود به طور دقیق.
9برای بهبود قابلیت اطمینان، قطعات SMD و فناوری نصب سطح (SMT) اجرا می شوند.

کاربردهای اصلی

اندازه گیری جریان الکترومغناطیسی TQMF می تواند برای اندازه گیری حجم جریان مایع رسانا در یک خط لوله بسته استفاده شود.به طور گسترده ای در اندازه گیری جریان و کنترل در زمینه های صنایع شیمیایی و نفتی استفاده می شود۱.۳ شرایط محیطی دمای محیطی: سنسور:-25°C تا + 60°C-25°C تا +60°C رطوبت نسبی: 5٪ تا 90٪ 1.4شرایط کار حداکثر دمای مایع: نوع کمپکت: 60 °C نوع دور: Teflon 150 °C Neoprene 80 °C120°C پلی اورتان 70°C رسانایی مایعات: ≥ 5S/cm

اصول اندازه گیری

اصل اندازه گیری جریان سنج الکترومغناطیسی بر اساس قانون محرک الکترومغناطیسی فارادی است. سنسور عمدتا از لوله اندازه گیری با پوشش جدا کننده تشکیل شده است.یک جفت الکترود نصب شده توسط نفوذ در دیواره لوله اندازه گیری، یک جفت کویل و هسته آهن برای تولید میدان مغناطیسی کار می کند. هنگامی که مایع رسانا از طریق لوله اندازه گیری سنسور جریان می یابد،سیگنال ولتاژ به تناسب مستقیم با سرعت متوسط جریان مایع بر روی الکترودها وارد می شود. سیگنال تقویت شده و توسط فرستنده برای تحقق عملکردهای مختلف نمایش پردازش می شود.

طرح مدار کنورتر

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، کنترل و پردازش. طرح مدار کنورتر در شکل 2 نشان داده شده است.1.

جدول منوی تنظیم پارامتر

منوی تنظیمات کنورتر شامل 45 مورد است. بسیاری از آنها قبل از ارسال توسط تولید کننده تنظیم می شوند. لازم نیست که آنها را در هنگام استفاده تغییر دهید.فقط تعداد کمی از آنها وجود دارد که توسط کاربر بر اساس برنامه تنظیم می شودموارد منوی در جدول زیر ذکر شده است:

استفاده از سناریو:

سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
