| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |
پارامتر
1کالیبر ابزار و روش اتصال: 25.40.50.65.80.100.125.150.200.250.300 از اتصال فلنج استفاده می کنه
2نسبت محدوده: 1:10 1:20 1:30
3ماده ابزار: بدن متر: فولاد ضد زنگ 304
4سطح حفاظت: ip65
اندازه گیری جریان توربین گاز عمدتا برای اندازه گیری جریان هوا، نیتروژن، اکسیژن، هیدروژن، بیوگاز، گاز طبیعی، بخار و سایر مایعات متوسط در خط لوله های صنعتی استفاده می شود.در هنگام اندازه گیری جریان حجم در شرایط کار، تقریباً مستقل از تراکم مایع ، فشار ، دمای ، لزگی و سایر پارامترها است. اثر. هیچ قطعه مکانیکی متحرک وجود ندارد ، بنابراین قابلیت اطمینان بالا و نگهداری کم دارد.پارامترهای ابزار می توانند برای مدت طولانی پایدار باشند. اندازه گیری جریان گرداب گاز از یک سنسور فشار پیزو الکتریکی استفاده می کند که بسیار قابل اعتماد است و می تواند در محدوده دمای کار از -20 °C تا +250 °C کار کند.دارای سیگنال های استاندارد آنالوگ و خروجی سیگنال پالس دیجیتال است، که استفاده از آن با سیستم های دیجیتال مانند کامپیوتر آسان است. این یک اندازه گیری نسبتا پیشرفته و ایده آل است.
توضیحات

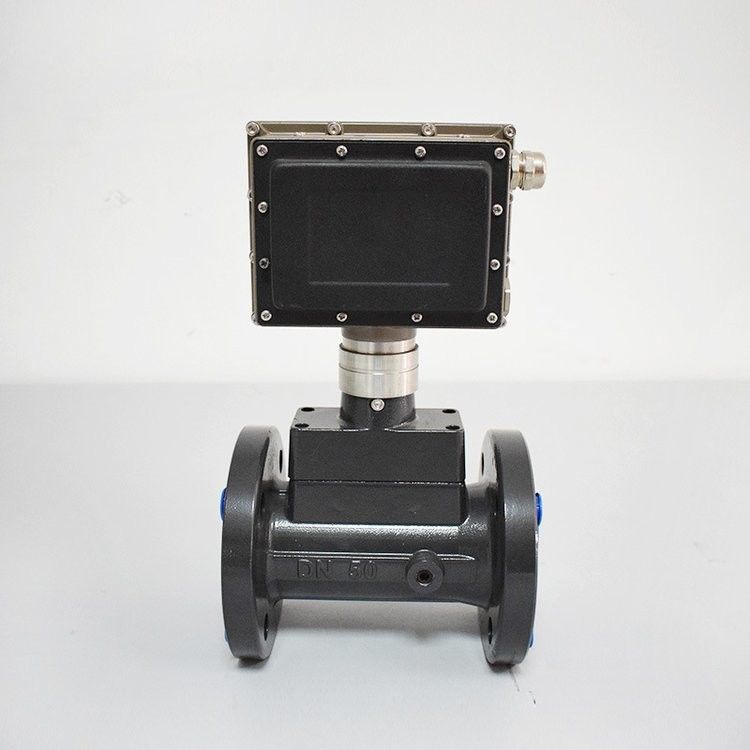

دما و فشار جبران شده جریان سنج توربین گاز یک سنسور جریان توربین گاز و یک کل جریان را ادغام می کند.شاخص های اصلی عملکرد آن تا... و ابزار ایده آل برای اندازه گیری تجارت گاز.
اصل کار
هنگامی که جریان هوا وارد دستگاه جریان می شود، ابتدا از طریق یک دستگاه اصلاح کننده با ساختار خاص عبور می کند و شتاب می یابد.توربین بر گشتاور مقاومت و گشتاور اصطکاک غلبه می کند و شروع به چرخش می کندوقتی که تورک به تعادل می رسد، سرعت چرخش ثابت است. سرعت چرخش توربین متناسب با جریان گاز است.و میدان مغناطیسی به طور دوره ای توسط آهنربا در دیسک فرستنده چرخش تغییر می کند، به طوری که ژنراتور پالس یک سیگنال پالس با فرکانس متناسب با سرعت جریان را تولید می کند.میکروپروسسر در کنورتر شمارش و محاسبه سیگنال پالس برای به دست آوردن جریان حالت کاردر عین حال، آن را درجه حرارت و فشار محیط را تشخیص می دهد، سرعت جریان حجم حالت کار را به سرعت جریان حجم استاندارد مطابق با مدل اصلاح حجم تبدیل می کند،و آن را جمع می کند تا مقدار کل حجم استاندارد را بدست آورد.. .
فرمول محاسبه
به عنوان مثال: اندازه گیری جریان توربین گاز کالیبر DN40، محدوده جریان 5-50m3/h، F-1 به 0 تنظیم شده است (نمایش مقدار فوری mh، نمایش مقدار تجمعی m3) ، F-8 به 0 تنظیم شده است.001این بدان معنی است که برای هر جریان تجمع شده 0.001 m، یک پالس معادل با عرض پالس 250 ms و یک چرخه کار 50٪ خروجی خواهد شد، یعنیفرکانس محدوده بالایی 1000/ (250*2) = 2Hz است.، و محدوده بالایی جریان معادل 0.001 * 2 * 3600-7.2 m3/h است، هنگامی که میزان جریان لحظه ای بیشتر از 7.2 m3/h است، فرکانس پالس معادل خروجی هنوز 2Hz است، یعنیمحصول اشباع شده است..
تعویض ضریب ابزار، یعنی اصلاح چند نقطه ای از ضریب ابزار K (به P16 مراجعه کنید) ، مجموع 1 را می توان به 6 تنظیم کرد (F، K) (i=1, 2,..., 6)
(1) F، فرکانس اصلی، متناسب با سرعت جریان، واحد Hz است.
К رابطه بی ابعاد بین ضریب t در نقطه فرکانس E و ضریب ابزار K (پارامتر P9) است که در آن K ضریب واقعی در نقطه فرکانس F است.به طور کلی با کالیبراسیون جریان واقعی به دست می آید.
(2) اصل کار اصلاح چند نقطه ای پلی خط. فرکانس مربوط به سرعت جریان فعلی Q F است:
F. > F، (i=12...18) ، با توجه به پارامترهای خاص ساخته شده در جدول، F فرکانس آخرین نقطه اصلاح است.
مشخصات
| کالیبر ابزار | محدوده جریان معمولی (m3/h) | حداکثر از دست دادن فشار*1 ((kPa) | |
| 25 | S | 4 تا 40 | 1.5 |
| 40 | S | ۶ تا ۶۵ | 1.5 |
| 50 | S1 | 7-70 | 1.2 |
| S2 | 10 تا 100 | 1.4 | |
| 80 | S1 | 13 تا 250 | 1.0 |
| S2 | 20 تا 400 | 2.0 | |
| 100 | S1 | 20 تا 400 | 1.0 |
| S2 | 32 تا 650 | 1.5 | |
| 150 | S1 | 50 تا 1000 | 1.0 |
| S2 | 80 تا 1600 | 2.0 | |
| 200 | S1 | 80 تا 1600 | 0.8 |
| S2 | 130-2500 | 1.5 | |
| 250 | S1 | 130-2500 | 0.8 |
| S2 | 200 تا 4000 | 2.0 | |
| 300 | S | 200 تا 4000 | 1.0 |
| 350 | S | 400 تا 8000 | 1.5 |
| 400 | S | ۶۵۰ تا ۱۳۰۰۰ | 2.0 |
| سطح دقت | سطح 1.5 (سطح 1.0 باید سفارشی شود) | ||
تصویر
1از دست دادن فشار حد بالا، از دست دادن فشار زمانی است که جریان سنج در نقطه جریان حد بالا کار می کند، محیط هوا است و دمای طبیعی است.
2DN20، DN32، DN65، و DN125 محصولات استاندارد غیر ملی هستند و نیاز به سفارشی سازی دارند.
محل نصب و الزامات
1. آن را به شدت ممنوع است به جوش فلنج لوله آنلاین با جریان سنج. جریان سنج باید قبل از جوش برداشته شود. قبل از نصب جریان سنج، زباله، جوش رسوب،و گرد و غبار در خط لوله باید تمیز شود.
2به منظور تسهیل نگهداری و تأثیرگذاری بر حمل و نقل طبیعی مایع، توصیه می شود که یک خط لوله دور زدن را همانطور که در شکل بالا نشان داده شده است، راه اندازی کنید.
3برای جلوگیری از ورود ناخالصی ها به جریان سنج، باید یک فیلتر نصب شود.
4. اندازه گیری جریان باید افقی نصب شود. توصیه می شود که یک مفصل گسترش فولادی (تعویض کننده) در پشت بخش لوله مستقیم پس از اندازه گیری جریان نصب شود.مفصل انبساط باید مطابق با قطر اسمی و فشار اسمی طراحی خط لوله باشد.. مفصل گسترش برای جبران استرس لوله و تسهیل نصب و جداسازی اندازه گیری جریان استفاده می شود.
5. اگر نصب عمودی مورد نیاز است، لطفاً این را هنگام سفارش نشان دهید و محصول باید مطابق با آن پیکربندی شود.جهت جریان هوا باید از بالا به پایین باشد.
6هنگامی که اندازه گیری جریان برای استفاده در فضای باز نصب می شود، توصیه می شود که یک پوشش محافظ برای جلوگیری از غرق شدن آب باران یا قرار گرفتن در معرض آفتاب گرم اضافه شود.که بر عمر جریان سنج تاثیر می گذارد..
7نباید هیچ تداخل قوی در میدان مغناطیسی خارجی یا لرزش مکانیکی قوی در اطراف دستگاه جریان وجود داشته باشد.
8- اندازه گیری جریان باید به طور قابل اطمینان به زمین متصل شود، اما نباید با سیم زمین سیستم جریان قوی به اشتراک گذاشته شود.
سناریوهای کاربرد
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
