| محل منبع | چین |
| نام تجاری | suzhou beite Smart Instrument Co., Ltd. |
| گواهی | CE ISO |

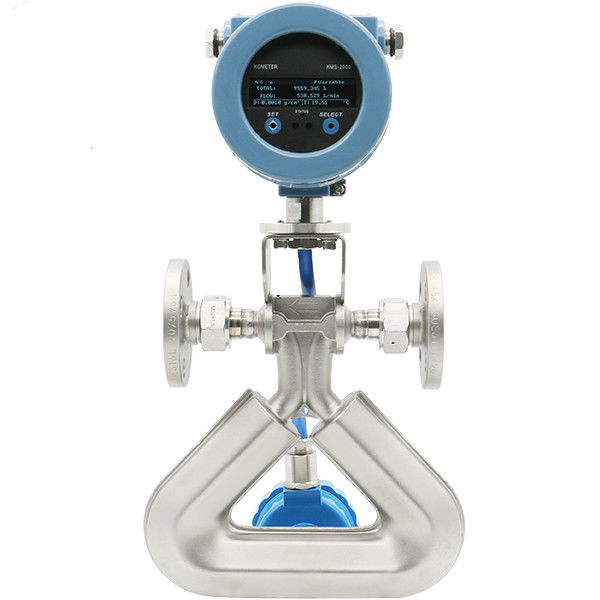

مقدمه مفصلی از جریان سنج جرم کوریولیس:
Coriolis Mass Flow Meter یک دستگاه اندازه گیری است که برای اندازه گیری جریان جرم مایع یا گاز استفاده می شود و اصل کار آن بر اساس اثر Coriolis است.Coriolis flowmeters به دلیل دقت بالا و طیف گسترده ای از کاربردهای آنها به طور گسترده ای استفاده می شوددر زیر مقدمه ای دقیق از جریان سنج جرم کوریولیس ارائه شده است:
اصل کار
اصل کار Coriolis Mass Flowmeter بر اساس اثر Coriolis است، که به نیروی بی وقفه ای اشاره دارد که یک شی در هنگام حرکت در یک سیستم چرخش تحت تاثیر قرار می گیرد.به طور خاص، Coriolis flowmeter از مراحل زیر برای اندازه گیری جریان استفاده می کند:
1. **سیال عبور از سنسور**: سیال در سنسور جریان سنج جریان جریان می یابد، معمولاً از طریق یک جفت لوله لرزان یا عناصر لرزان.
2. ** ارتعاش لوله لرزش**: لوله های لرزش کننده جریان سنج مجبور به ارتعاش در فرکانس و دامنه خاصی هستند.مایع در طول روند جریان، نیرویی بر روی این لوله های لرزان اعمال می کند..
3. **تولید نیروی کوریولیس**: هنگامی که مایع از طریق لوله ارتعاش جریان می یابد، نیروی کوریولیس به دلیل بی حرکت مایع ایجاد می شود،و این نیروی باعث می شود که لوله لرزش دارای جابجایی نسبی باشداین جابجایی بر فرکانس لرزش و فاز لوله لرزش تاثیر می گذارد.
4** اندازه گیری و محاسبه **: سنسور جابجایی نسبی و تغییر فرکانس لوله ارتعاش را تشخیص می دهد و این سیگنال ها را به مقادیر جریان جرم تبدیل می کند.با تجزیه و تحلیل ویژگی های لرزش لوله لرزش، اندازه گیری جریان می تواند به طور مستقیم جریان جرم مایع را بدون در نظر گرفتن تغییر تراکم و دمای مایع محاسبه کند.
ویژگی های اصلی
- ** دقت بالا **: جریان سنج های کوریولیس دقت اندازه گیری بسیار بالایی را فراهم می کنند که می تواند به 0.1٪ یا حتی بالاتر برسد.
- ** اندازه گیری مستقیم جریان جرم**: جریان جرم مایع را می توان بدون تبدیل رابطه بین جریان حجم و تراکم به طور مستقیم اندازه گیری کرد.
- ** کاربرد گسترده **: مناسب برای اندازه گیری جریان مایعات و گازها، از جمله مایعات با لزگی بالا، خوردگی یا محتوای حباب بالا.
- ** عملکردهای جامع **: علاوه بر اندازه گیری جریان، بسیاری از جریان سنج های Coriolis همچنین می توانند پارامترهای دیگری مانند درجه حرارت، تراکم و غلظت را اندازه گیری کنند.
- ** نیاز به نگهداری کمتر **: از آنجا که بخش اندازه گیری جریان سنج دارای قطعات مکانیکی متحرک نیست، نسبت به سایش و خرابی کمتر است.
حوزه های کاربرد
- **صنعت شیمیایی**: برای اندازه گیری دقیق جریان مواد شیمیایی، به ویژه آنهایی که بسیار خوردنی یا چسبنده هستند، استفاده می شود.
- **صنعت مواد غذایی و نوشیدنی**: اندازه گیری دقیق مواد خام مایع و محصولات برای اطمینان از ثبات و کیفیت محصول.
** نفت و گاز**: اندازه گیری جریان نفت، گاز طبیعی و مخلوط های آنها، به ویژه در مواردی که دقت و ثبات بالا مورد نیاز است.
- **صنعت داروسازی**: برای اندازه گیری دقیق جریان داروها و سایر مایعات حیاتی در طول فرآیند تولید استفاده می شود.
به طور کلی، جریان سنج های توده ای کوریولیس به دلیل دقت بالا، ثبات و انعطاف پذیری خود به ابزارهای کلیدی اندازه گیری جریان در بسیاری از زمینه های صنعتی تبدیل شده اند.
ویژگی های اصلی
1عملکرد بی نقص در جریان جرم مایع، جریان حجم و اندازه گیری تراکم
2طراحی منحصر به فرد باعث حساسیت و ثبات اندازه گیری بی نظیر می شود
3. تضمین عملکرد ثابت و قابل اعتماد در گسترده ترین محدوده جریان
4طراحی شده برای به حداقل رساندن فرآیند، نصب و تاثیرات زیست محیطی
درخواست
اندازه گیری جریان توده می تواند در زمینه های زیر برای پاسخگویی به الزامات مواد تشکیل دهنده، فرآیندهای مخلوط و اندازه گیری تجاری استفاده شود.
مواد شیمیایی: حاوی سیستم واکنش شیمیایی
نفت: تجزیه و تحلیل رطوبت
چربی ها: از جمله روغن های گیاهی، چربی های حیوانی و سایر روغن ها
داروسازی
نقاشی
ساخت کاغذ
چاپ و رنگ آمیزی پارچه
سوخت: نفت خام، نفت سنگین، خمیر زغال سنگ، روان کننده و سایر سوخت ها
مواد غذایی: نوشیدنی های محلول کننده گاز، نوشیدنی های بهداشتی و سایر مایعات.
حمل و نقل: اندازه گیری مایعات لوله.
مایع با دمای پایین، مانند اکسیژن مایع و نیتروژن مایع، دمای پایین تا -200°C
مایع با دمای بالا، دمای حداکثر تا 300°C
مایع با فشار بالا، مانند اندازه گیری جریان خمیر برای سیمنتاسیون حفاری نفت
اصل کار
اگر یک لوله در اطراف یک نقطه (P) چرخش داشته باشد در حالی که مایع از طریق آن جریان دارد (به سمت یا دور از مرکز چرخش) ، این مایع یک نیروی بی وقفه را تولید می کند، با اشاره به شکل 1.1:
ساختار سنسور
سنسور اندازه گیری جریان جرم شامل لوله اندازه گیری، دستگاه محرک، دستگاه تشخیص موقعیت، ساختار پشتیبانی، سنسور دمای، محفظه و غیره است.
1 ساختار پشتیبان: لوله اندازه گیری ثابت بر ساختار پشتیبان به عنوان محور ارتعاش.
2 لوله اندازه گیری (لوله لرزش): متشکل از دو لوله موازی است.
3 دستگاه تشخیص موقعیت: برای اندازه گیری تحریف لوله اندازه گیری استفاده می شود.
4 دستگاه محرک: ایجاد نیروی الکترومغناطیسی برای حرکت لوله اندازه گیری تا آن را نزدیک به فرکانس رزونانس لرزش دهد.
5 محفظه: از لوله اندازه گیری، واحد محرک و آشکارگر محافظت کنید.
پارامترهای فنی
| مشخصات | DN (ملی متر) | محدوده جریان ((kg/h) |
ثبات صفر، kg/h
|
فشار نامی (MPa) |
NW (کیلوگرم) |
GW (کیلوگرم) |
||
| 0.2 درصد | 0.15% | 0.۱% | ||||||
| DN3 | 3 | 0~96~120 | 0.018 | 0.012 | 0.012 | 40 | 8 | 19 |
| DN6 | 6 | 0~540~660 | 0.099 | 0.066 | 0.066 | 20 | 12 | 22 |
| DN8 | 8 | 0~960~1200 | 0.18 | 0.12 | 0.12 | 20 | 12 | 23 |
| DN10 | 10 | 0~1500~1800 | 0.27 | 0.18 | 0.18 | 20 | 11 | 24 |
| DN15 | 15 | 0~3000~4200 | 0.63 | 0.42 | 0.42 | 20 | 12 | 25 |
| DN20 | 20 | 0~6000~7800 | 1.17 | 0.78 | 0.78 | 16 | 20 | 34 |
| DN25 | 25 | 0~10200~13500 | 2.025 | 1.35 | 1.35 | 16 | 21 | 35 |
| DN32 | 32 | 0~18000~24000 | 3.6 | 2.4 | 2.4 | 16 | 27 | 45 |
| DN40 | 40 | 0 ~ 30،000 ~ 36،000 | 5.4 | 3.6 | 3.6 | 12 | 35 | 55 |
| DN50 | 50 | 0~48000~60000 | 9 | 6 | 6 | 12 | 40 | 60 |
| DN80 | 80 | 0 ~ 120 000 ~ 160 000 | 24 | 16 | 16 | 8 | 90 | 150 |
| DN100 | 100 | 0 ~ 222 000 ~ 270 000 | 40.5 | 27 | 27 | 8 | 170 | 245 |
| DN150 | 150 | 0~480 000~600 000 | 90 | 60 | 60 | 6 | 255 | 350 |
