| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |

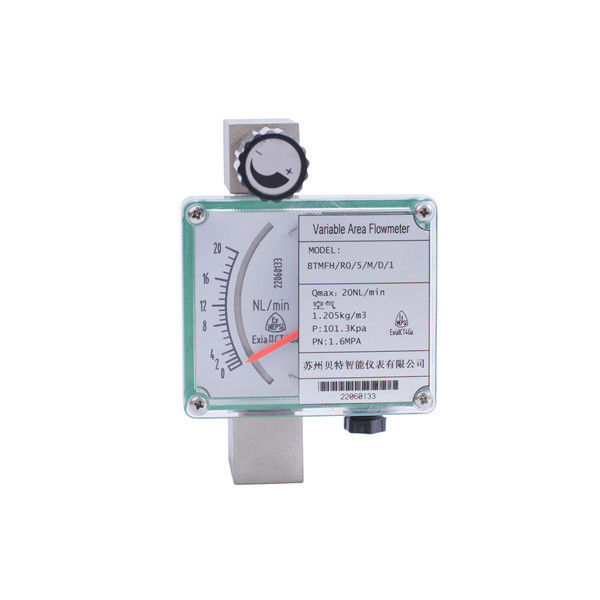

اندازه گیری جریان روتور لوله های میکرو فلزی یک ابزار برای اندازه گیری جریان مایعات است. اصل کار آن بر اساس تعادل شناور روتور در جریان مایعات است. به طور خاص،ساختار و اصل کار این جریان سنج به شرح زیر است:
1**ساختاری**: روتور مایکرو فلزی معمولا از یک لوله فلزی باریک و روتور داخل لوله تشکیل شده است.قطر داخلی لوله فلزی کوچک است تا نیازهای اندازه گیری جریان های کوچک را برآورده کندروتور به طور کلی مخروطی یا استوانه ای است.
2**اصول کار**:
- ** جریان مایع **: وقتی مایع از لوله فلزی عبور می کند، روتور را به چرخش در داخل لوله فشار می دهد.
- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *روتور بالا خواهد رفت؛ وقتی سرعت جریان کاهش می یابد، روتور سقوط می کند.
- ** اندازه گیری**: با اندازه گیری موقعیت ارتفاعی روتور در لوله، می توان سرعت جریان مایع را تعیین کرد. این معمولا از طریق یک مقیاس یا سنسور انجام می شود.
3**منافع**:
- ** دقت بالا **: می تواند اندازه گیری جریان با دقت بالا را فراهم کند.
- ** سازگاری قوی **: مناسب برای اندازه گیری جریان کوچک، مناسب برای صحنه هایی با جریان مایع کوچک.
- **ساخت ساده**: طراحی و ساخت نسبتا ساده، نگهداری آسان.
4** کاربرد **: مایکرو فلز لوله روتور جریان سنج به طور گسترده ای در آزمایشگاه ها، فرآیندهای شیمیایی، تجهیزات پزشکی،سیستم های مایکرو فلوئیدی و سایر زمینه هایی که نیاز به اندازه گیری دقیق جریان کوچک دارند.
این جریان سنج دارای ارزش کاربرد مهمی در سیستم های اندازه گیری دقیق و کنترل به دلیل دقت و قابلیت اطمینان بالایی است.
چهار نوع مواد اتصال مایع برای سنسور وجود دارد: فولاد ضد زنگ و Hastelloy
طلا، تیتانیوم، فولاد ضد زنگ پوشش FEP؛ کاربران می توانند با توجه به
فشار فرآیند و الزامات محیط خوردگی، مایع تماس متفاوت را انتخاب کنید
مواد برای پاسخگویی به نیازهای مقاومت فشار و ضد خوردگی رسانه های فرآیند. با توجه به نیازهای اندازه گیری مختلف، کاربران می توانند انواع مختلفی را در هنگام انتخاب انتخاب کنند.
ترکیب شاخص ها برای دستیابی به الزامات اندازه گیری مختلف. شکل شاخص خاص و عملکرد مربوطه آن در نمودار نوع شاخص نشان داده شده است.
سرعت جریان توسط فرستنده در شاخص اندازه گیری می شود برای حس تغییر موقعیت شناور از طریق فولاد مغناطیسی اتصال به تکمیل شاخص جریان و سیگنال
دور از انتقال. هنگامی که رسانه اندازه گیری از طریق لوله اندازه گیری از پایین به پایین جریان دارد، شناور تحت تاثیر جاذبه، شناور و سرعت مایع است
هنگامی که سه نیروی راننده متعادل هستند، شناور در یک موقعیت خاص نسبتا ثابت است که با منطقه فاصله حلقه ای بین شناور و مخروط و سرعت جریان مایع تغییر می کند
موقعیت شناور با اندازه جریان متوسط اندازه گیری شده مطابقت دارد
ویژگی ها
1طراحی ساختاري تمام فلزي قوي
2مناسب برای اندازه گیری گاز و مایعات در صنایع مختلف.
3طراحی ساختار جدید قاب می تواند در محیط با دمای بالا بدون اضافه کردن قطعات استفاده شود.
4لوله اندازه گیری مخروط طراحی شده به ویژه، محدوده اندازه گیری گسترده تر، خطیت اندازه گیری بهتر.
5می تواند فلنج، کلیمپ، رشته و سایر روش های اتصال فرآیند را فراهم کند که برای اکثر نیازهای کاربردی کارخانه مناسب است.
6اندازه گیری بخشی از مواد اختیاری: فولاد ضد زنگ، تیتانیوم، Hastelloy، PTFE، FEP و مواد دیگر.
7سیستم اتصال مغناطیسی طراحی شده به ویژه می تواند به طور قابل توجهی دقت و ثبات اندازه گیری را بهبود بخشد.
مشخصات
| محدوده اندازه گیری | آب (20 درجه سانتیگراد) 16150000 لیتری در ساعت | صفحه LCD | محدوده ارزش نمایش سرعت جریان لحظه ای: 0.00099999 |
| گاز ((0.1013MPa در 20°C) 0.5~4000 m3/h | محدوده ارزش نمایش جریان تجمعی: 0.0099999999 | ||
| درجه فشار ژاکت | 1.6MPa | رابط الکتریکی | M20×15،PG11,1/2 NPT یا کاربر مشخصات را ارائه می دهد |
| دمای متوسط | نوع استاندارد: -80°C+220°C | ارتفاع کل | نوع استاندارد:250mm ((برای روش های نصب دیگر، جدول مربوطه را ببینید) |
| نوع دمای بالا | ۳۰۰ درجه سانتیگراد | سطح حفاظت | IP65/IP67 |
| نوع FEP پوشش داده شده | ≤85°C | نشانه های ضد انفجار | ایمنی ذاتی: ExiaIICT3 ̇6 |
| نوع ضد انفجار:ExdIICT4 ∙6 | |||
| دمای محیط | -40°C+120°C ((C9≤85°C) (نوع انتقال از راه دور با صفحه نمایش LCD≤70°C) | واسکوزیت متوسط | DN15: ≤5mPa.s |
| ≤30mPa.s) | |||
| DN25: ≤250mPa.s | |||
| DN50 DN150:≤300mPa.s | |||
|
نسبت محدوده
|
10نوع ویژه: | خروجی | سیگنال استاندارد: سیستم دو سیم 4 ~ 20mA (ممکن است با ارتباطات HART مجهز شود) |
| سیگنال استاندارد: سیستم سه سیم 010mA | |||
| سیگنال هشدار: 1. دو خروجی رله (قیمت محدودی 125VAC/0.25A) | |||
| 2. یک یا دو سوئیچ نزدیکی (تطلبات سوئیچ بر اساس نیازهای مشتری است) | |||
| خروجی سیگنال پالس: خروجی جدا شده 0-1KHz (سطح خروجی Vpp>4.5V) | |||
| سطح دقت | 2.5 ((نوع ویژه1.5%یا 1.0%) | با قدرت | نوع استاندارد: 24VDC±20٪ |
| نوع AC: 220VAC (85~265VAC) (باید سفارشی شود) | |||
| نوع باتری: 3.7@4.4-5.2AH باتری لیتیوم. با توجه به شرایط مختلف استفاده، هر گروه می تواند استفاده شود (3 تا 12 ماه) ، و دو گروه می توانند به طور متقابل استفاده شوند. | |||
| فشار کاری | DN15 DN50 PN16MPa (نوع ویژه 25MPa) | روش اتصال | نوع استاندارد: فلنج HG20592 |
| DN80 DN150 PN10MPa (نوع ویژه 16MPa) | نوع ویژه: کاربر استاندارد فلنج را ارائه می دهد | ||
| نوع اتصال رشته ای: مشخص شده توسط کاربر |
نحوه استفاده (تثبیت)
12 مرحله برای نصب روتامتر لوله فلزی بهداشتی لازم است.
1. قبل از نصب جریان سنج ، خاشاک و زباله های جوش در خط لوله را تمیز کنید
2شیب نصب قسمت عمودی جریان سنج کالیبراسیون عمودی به زمین نباید بیش از 5 درجه باشد. در غیر این صورت دقت اندازه گیری تحت تاثیر قرار می گیرد.
3موقعیت برای اطمینان از دقت اندازه گیری جریان سنج، یک قطعه لوله مستقیم حداقل 10xDN باید به انتهای ورودی جریان سنج اضافه شود.و یک قسمت مستقیم لوله حداقل 5xDN باید به انتهای خروجی اضافه شود. شیر کنترل تنظیم باید در جریان اندازه گیری در جریان اندازه گیری نصب شود.
4. مدل اگر محیط اندازه گیری یک جریان پالس بزرگ یا جریان دو فاز باشد،یک بافر باید به سمت بالا از اندازه گیری جریان نصب شود تا پالس را کاهش دهد یا تضعیف کند تا اطمینان حاصل شود که جریان یک فاز ثابت است.در عین حال، توصیه می شود که از یک اندازه گیری جریان از نوع خنک کننده استفاده شود. .
5• رسانه اندازه گیری هنگامی که رسانه اندازه گیری کثیف است یا حاوی ذرات هدایت مغناطیسی است، توصیه می شود که یک فیلتر یا فیلتر مغناطیسی را به سمت جلو از جریان سنج نصب کنید.
6. نصب اندازه گیری جریان پشتیبانی باید بتواند به درستی ارتعاش خط لوله را پشتیبانی کند یا بار محوری اندازه گیری جریان را کاهش دهد. در غیر این صورت،پشتیبانی از اندازه گیری جریان ثابت باید اضافه شود..
7- نگهداری برای تسهیل نگهداری و تعمیر جریان سنج، تمیز کردن فیلتر مغناطیسی و نگهداری منظم لوله های کاربر،توصیه می شود از خط لوله دور زدن استفاده شود، همانطور که در شکل نشان داده شده است.
8ثبات هنگامی که از جریان سنج برای اندازه گیری گاز استفاده می شود، باید اطمینان حاصل شود که فشار کاری در خط لوله حداقل 5 برابر از دست دادن فشار جریان سنج است.به طوری که اندازه گیری جریان می تواند به طور پایدار و به طور معمول کار کند.
9. قبل از استفاده از انتقال الکتریکی از راه دور و اندازه گیری جریان با کلید محدودیت هشدار، پوشش ابزار را باز کنید و سیم ها را به درستی با توجه به نمودار سیم کشی متصل کنید.
10بر اساس صفحه هشدار بر روی شاخص متر، قطعه خنک کننده را که مانع از ارتعاش شناور در طول حمل و نقل می شود، خارج کنید و سپس بعد از بازگرداندن آن، متر را استفاده کنید.
11اگر اندازه گیری جریان روشن است، زیرا فشار در لوله وجود ندارد یا سیستم به فشار کار عادی ابزار نرسیده است،به آرامی دریچه کنترل را باز کنید تا سیستم قبل از استفاده از ابزار به حالت عادی برگردد.در غیر این صورت، آسان است که نشانگر به پرش یا شناور به طور ناگهانی حرکت کند. گل رز آسیب دیده توسط ضربه.
12استفاده کاربر: زمانی که کاربر از آن استفاده می کند، اگر تراکم مایع اندازه گیری شده با آب متفاوت باشد،یا پارامترها و وضعیت کار گاز اندازه گیری شده با مقررات سازنده متفاوت است.، مقدار آمپول های اندازه گیری جریان باید تبدیل شود. روش تبدیل در ضمیمه نشان داده شده است.
احتیاط
احتیاطی در هنگام استفاده از جریان سنج روتور لوله فلزی بهداشتی
1. فلزی روتور جریان سنج، فلزی لوله شناور جریان سنج، و Verabar جریان سنج با مقاومت درجه حرارت بالا تا 450 ° C.
2مناسب برای اندازه گیری قطر کوچک و جریان کم جریان گاز، مایع و بخار.
3اصول اتصال مغناطیسی مقاوم به ولتاژ بالا، بدون نشت و مقاومت فشار بالا
4. سرعت جریان را اندازه گیری کنید. هنگامی که سرعت جریان بیش از 100m3/h جریان آب، از دست دادن فشار بزرگ خواهد بود. .
5محدوده اندازه گیری بیشتر برای ابزارهای کنترل فرآیند استفاده می شود، با دقت 1٪، معمولا 1.5٪ و نسبت محدوده 10:1.
6مناسب برای مواقع، از جمله انواع ضد انفجار و ضد انفجار که از لحاظ ذاتی امن هستند، مناسب برای مواقع خطرناک.
7روش نصب روش نصب مناسب نصب عمودی با پایین و بالا است.
قدرت سازنده
تولید کننده ابزار هوشمند
این شرکت دارای تجهیزات تولید و پردازش کامل است. کارگاه الکترونیک دارای یک خط مونتاژ SMT مدرن و یک آزمایشگاه طراحی و توسعه الکترونیکی کامل است.کارگاه ماشین آلات دارای چندین چرخ CNC دقیق است، چرخ دنده های معمولی، پردازش، ماشین آلات جوشکاری تمام اتوماتیک، ماشین آلات حفاری و تجهیزات دیگر.کارگاه کالیبراسیون دارای دو خط آزمایش کالیبراسیون مایع و یک خط آزمایش کالیبراسیون گاز جریان کوچک و متوسط است تا اطمینان حاصل شود که هر محصول با توجه به شرایط واقعی آزمایش می شودکالیبراسیون و تأیید برای اطمینان از کیفیت محصول.
ابعاد و وزن استاندارد
ابعاد کل و وزن نوع ژاکت
ابعاد کلی و وزن نوع FEP پوشیده شده
ابعاد و وزن نوع بالا و پایین
نوع ورودی و ورودی: ابعاد کلی، وزن و از دست دادن فشار
نوع ورودی پایین و ورودی جانبی: ابعاد کلی، وزن و کاهش فشار
نوع نصب افقی: ابعاد کلی، وزن و کاهش فشار
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به بازدید از ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
