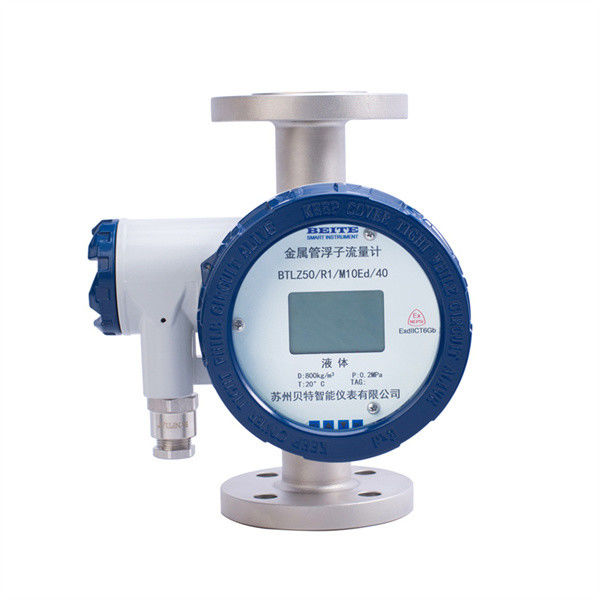

جریان سنج شناور لوله فلزی هوشمند سری BTLZ شامل دو قسمت است:
حسگر --- لوله اندازه گیری و شناور
فرستنده سیگنال--- نشانگر
چهار نوع مواد تماس مایع برای سنسور وجود دارد:
فولاد ضد زنگ، آلیاژ Hastelloy، تیتانیوم و FEP پوشیده از فولاد ضد زنگ users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsبا توجه به الزامات اندازه گیری مختلف، کاربران می توانند ترکیبی از شاخص های مختلف را هنگام انتخاب مدل ها برای دستیابی به الزامات اندازه گیری مختلف انتخاب کنند.فرم های شاخص خاص و عملکردهای مربوط به آنها در طیف انواع شاخص نشان داده شده است.اندازه گیری جریان توسط فرستنده در شاخص از طریق آهنربا اتصال انجام می شود تا تغییر موقعیت شناور را برای تکمیل نشان دادن جریان و انتقال سیگنال حس کند.هنگامی که رسانه اندازه گیری از پایین به بالا از طریق لوله اندازه گیری جریان می یابد، شناور نسبتا در یک موقعیت خاص است که در آن گرانش، شناور بودن و سرعت جریان مایع متعادل هستند.این موقعیت با منطقه شکاف حلقه ای بین شناور و لوله مخروطی و سرعت جریان مایع تغییر می کندموقعیت شناور با جریان محیط اندازه گیری شده مطابقت دارد.
4پارامترهای فنی
آب محدوده اندازه گیری ((20°C)
16️150000 لیتر در ساعت
گاز(0.1013MPa 20°C)
0.5️۴۰۰۰ متر3/h
بخش غذايي
10:1(نوع ویژه 20:1)
سطح دقت
2.5(نوع ویژه ۱.۵٪ یا ۱.۰٪)
فشار کاری
DN15️DN50 PN16MPa
DN80️DN150 PN10MPa(نوع ویژه 16MPa)
سطح فشار ژاکت:1.6MPa
دمای متوسط
استاندارد: -20 درجه سانتیگراد️+200°C
درجه حرارت بالا 300°C
نوع پوشش FEP ≤90°C
دمای محیط
-20 درجه سانتیگراد️+100°C ((تایپ ریموت بدون صفحه نمایش LCD≤85°C)
(نوع کنترل از راه دور با صفحه نمایش LCD≤70°C)
واسکوزیت متوسط
DN15:≤5mPa.s
≤30mPa.s
DN25:≤250mPa.s
DN50️DN150:≤300mPa.s
صفحه نمایش LCD
محدوده عددی جریان لحظه ای:0.000️99999
محدوده عددی جریان کل:0.00️99999999
خروجی سیگنال
سیگنال استاندارد: دو سیم 4 ~ 20mA ((HART اختیاری)
سیگنال استاندارد: سه سیم 0 ~ 10mA
سيگنال هشدار:1. دو خروجی رله ((حدود 125VAC/0.25A)
2. يک يا دو سوئيچ نزديکي ((سوئيچ با توجه به نياز مشتری)
خروجی پالس:0~1KHz خروجی جدا شده (سطح خروجی Vpp>4.5V)
منبع برق:1استاندارد: 24VDC ± 20% 2. سفارشی: 220VAC ((85 ~ 265VAC)
3با باتري کار ميکنه:3.7@4.4-5.2AH باتری لیتیوم، هر گروه می تواند برای 3 ~ 12 ماه استفاده شود.
گروه هاي متناوب
اتصال:
استاندارد:HG20592 فلنج
اتصال ویژه: بر اساس استاندارد فلنج مشتری
مشخصات کاربر: رشته پیچ
رابط الکتریکی M16 × 1.5,PG11,1/2"NPT یا با توجه به نیاز مشتری
ارتفاع
استاندارد:250mm (تجهیزات دیگر لطفا فرم مربوطه را ببینید)
درجه حفاظت
IP65/IP67
علامت ثابت
نوع ایمنی ذاتی:ExiaIICT4️6
نوع ضد شعله:ExdIICT4️6
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارش توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
