سوئیچ جریان حرارتی

توضیحات

I. خلاصه

سوئیچ جریان TFS-800 یک ابزار اندازه گیری است که می تواند جریان مایع را در خط لوله در زمان واقعی کنترل کند و خروجی سیگنال را ارائه دهد. این محصول یک پوسته فلزی کامل بدون قطعات متحرک را اتخاذ می کند.مقدار سوئیچ را می توان به طور مداوم در محل تنظیم کرد، با از دست دادن فشار کوچک و ساختار جمع و جور. LED های متعدد می توانند وضعیت جریان و وضعیت سوئیچ را در زمان واقعی نشان دهند. نصب آساناین محصول برای طیف وسیعی از نیازهای قطر لوله مناسب است و می تواند برای نظارت بر جریان مایعات در خط لوله استفاده شود.، نظارت بر وقفه های جریان یا محافظت از پمپ ها از حالت خالی استفاده می شود.صنعت هیدرولیک صنعتی و سایر مکان هایی که نظارت بر جریان جریان مایعات لوله مورد نیاز است.

2پارامترهای عملکرد

محدوده اندازه گیری: ۱/۱۵۰ سانتی متر/ ثانیه (آب) ، ۳/۳۰۰ سانتی متر/ ثانیه (نفت)

200 تا 3000 سانتی متر در ثانیه (گاز)

u ولتاژ کاری: 24±20%VDC

u مصرف جریان: <90mA

u خروجی سیگنال: رله (SPDT) ، ترانزیستور PNP

مشخصات ترانزیستور:

u ولتاژ سوئیچینگ: 24±20%VDC

u جریان سوئیچ: ≤1.2A

ویژگی های رله:

u ولتاژ سوئیچ: ≤250VAC/30VDC

u جریان سوئیچ: ≤3A

u زمان شروع: ارزش معمولی 8s (2 ~ 15s)

u زمان پاسخ: مقدار معمولی 2s (1 ~ 15s)

u گرادیان درجه حرارت: حد بالا 250°C/دقیقه

سطح حفاظت: IP67

u دمای متوسط: -20~80°C

u دمای محیط: -10~70°C

u دمای ذخیره سازی: -20~85°C

u سطح مقاومت تحت فشار: 10MPa

ماده ی سُند: فولاد ضد زنگ 304

مواد پوسته: فولاد ضد زنگ 304

3کاربرد محصول

قطعات حسگر و واحد پردازش سیگنال این محصول ساختارهای یکپارچه هستند و تنظیمات نظارت بر سرعت جریان به طور مداوم تنظیم می شوند.محدوده نظارت با سرعت جریان مرتبط استاین محصول برای عملکردهای نظارت در جنبه های زیر استفاده می شود: (1) جریان متوسط / جریان پایین؛

(2) وجود/عدم وجود محیط؛ (3) جریان/ثابت بودن محیط.

این محصول از 6 چراغ نشانگر رنگ های مختلف استفاده می کند که در یک ردیف در پانل قرار دارند تا وضعیت هشدار و روند جریان را نشان دهند و سیگنال های سوئیچینگ را از طریق یک رله واحد تولید می کنند.معانی این 6 چراغ نشان دهنده عبارتند از::

1 چراغ قرمز: وقتی روشن است، سرعت جریان تنظیم شده به دست نیامده است.

1 چراغ نشان دهنده زرد: هنگامی که روشن می شود، سرعت جریان تنظیم شده به دست می آید/از سرعت جریان تنظیم شده فراتر می رود و رله شروع به عمل می کند.

۴ چراغ روشن سبز: هنگامی که میزان جریان تنظیم شده بیش از حد است، آنها به ترتیب روشن می شوند. هرچه چراغ های بیشتری روشن شوند، میزان جریان بیشتر می شود. هنگامی که میزان جریان کاهش می یابد، آنها در ترتیب معکوس خاموش می شوند.

4ساختار ظاهر و تعریف الکتریکی

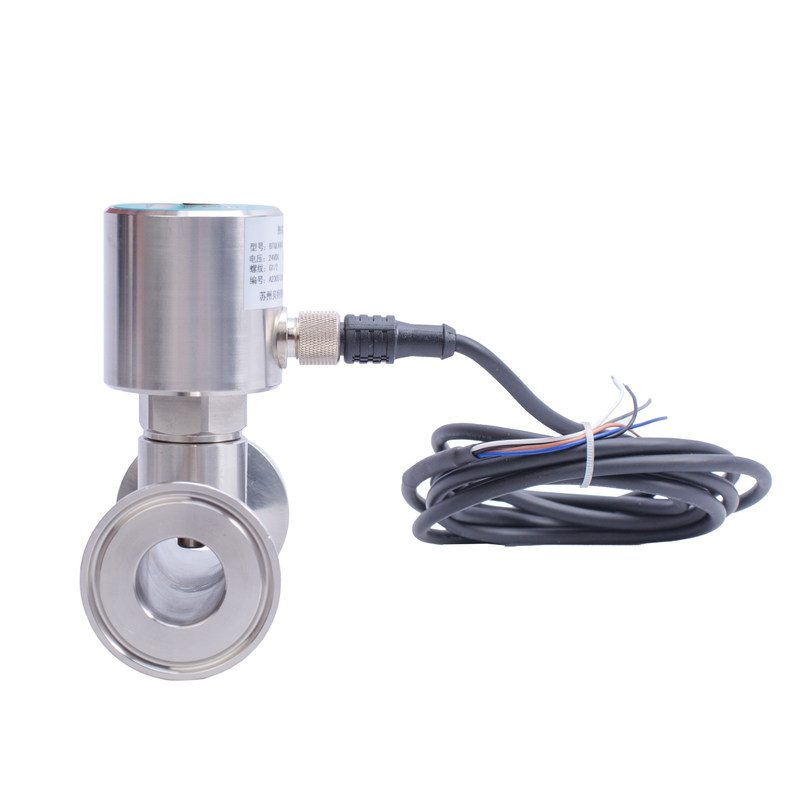

سوئیچ جریان از روش اتصال کابل یا کانکتور استفاده می کند. ظاهر آن در شکل 1 نشان داده شده است.

نقشه ابعاد ساختاری:

تعریف الکتریکی: M12*1 پلگ هواپیمایی

جدول 1 تعریف الکتریکی

نمودار سیم کشی
​

5نصب محصول

1در هنگام نصب محصول، سُند باید به طور کامل در مایع غوطه ور شود.مراقب باشید که از روش های مناسب استفاده کنید تا از فشار سنجه در دیوار لوله زیر جلوگیری شود..

2هنگامی که مایع نمی تواند به طور کامل لوله را پر کند، محصول باید در پایین لوله نصب شود (شکل 3)

3اگر ممکن است رسوب در لوله وجود داشته باشد، لطفاً محصول را بر روی دیوار جانبی لوله نصب کنید، آن را افقی نصب کنید (شکل 4) و از هوا و رسوب اجتناب کنید.

4. هنگام نصب محصول در یک لوله مستقیم دور از یک پیچ یا تقاطع، طول لوله مستقیم نباید کمتر از 4 برابر قطر لوله باشد.

6اصلاح محصول

پس از نصب محصول بر روی لوله، لطفا سیم ها را مطابق اتصال الکتریکی متصل کنید.برق را روشن کنید و صبر کنید تا محصول برای 2 دقیقه قبل از شروع تنظیم کار کند.

همانطور که در شکل 5 نشان داده شده است، پیچ ضد گرد و غبار را در انتهای بالای محصول جدا کنید و می توانید انتهای تنظیم پتانتیومتر را ببینید.در انتهای خروجی محصول ایستاده و با استفاده از یک پیچ پیچ سر صاف برای چرخش انتهای تنظیم پتانسیومتر در جهت ساعت. چراغ شاخص از چپ به راست حرکت می کند. به ترتیب روشن می شود و به نوبت خاموش می شود. برای برنامه های مختلف، مراحل زیر را برای تنظیم انجام دهید.اگر اثر اصلاح در یک زمان رضایت بخش نباشد، شما می توانید تنظیم را چندین بار تکرار کنید. توجه داشته باشید که هنگام تنظیم تنظیمات،صبر کنید تا مایع به طور پایدار برای 15 تا 30 ثانیه قبل از تنظیم پتانسیومتر هر بار که سرعت جریان تغییر می کند.

● جریان رسانه / کاهش سرعت جریان

1. یک جریان پایین تر از حد و یا یک جریان استاندارد پایین تر از جریان کنترل تنظیم شده را تعیین کنید.

2پتانسيومتر رو تنظیم کن تا چراغ قرمز روشن بشه

3. سرعت جریان را که باید کنترل شود ، به جریان متوسط در سرعت جریان که نیاز به نظارت دارد ، بازگرداند.و پتانسیومتر را طوری تنظیم کنید که چراغ زرد و حداقل یک چراغ سبز روشن باشد..

● رسانه ها در حال حرکت هستند

پتانسیومتر را طوری تنظیم کنید که وقتی که جریان لوله جریان نداشته باشد، چراغ قرمز روشن شود.چراغ زرد و حداقل یک چراغ سبز روشن می شود.

● رسانه وجود دارد یا وجود ندارد

تنظیم پتانسیومتر به طوری که زمانی که هیچ رسانه ای در خط لوله وجود ندارد، چراغ نشانگر قرمز روشن خواهد شد. هنگامی که رسانه ای در خط لوله وجود دارد یا سرعت جریان خاصی به دست می آید،چراغ زرد و حداقل یک چراغ سبز روشن خواهد بود..

7احتیاط

لطفا قبل از استفاده این راهنما را با دقت بخوانید و سیم کشی صحیح را مطابق با اتصال الکتریکی محصول انجام دهید.

قبل از اتصال منبع برق، مطمئن شوید که ولتاژ منبع برق در محدوده منبع برق محصول قرار دارد. ولتاژ بالا ممکن است به محصول آسیب برساند.

به جهت و روش نصب محصول توجه کنید.

8مسئولیت

در عرض یک سال از تاریخ ارسال، شرکت ما محصولات با نقص های کیفیت ناشی از مشکلات مواد و کار را به صورت رایگان جایگزین یا تعمیر می کند؛برای خرابی محصولات ناشی از دلایل غیرکیفیت در طول استفاده، شرکت ما مسئول تعمیرات خواهد بود و فقط هزینه مواد را دریافت می کند.
