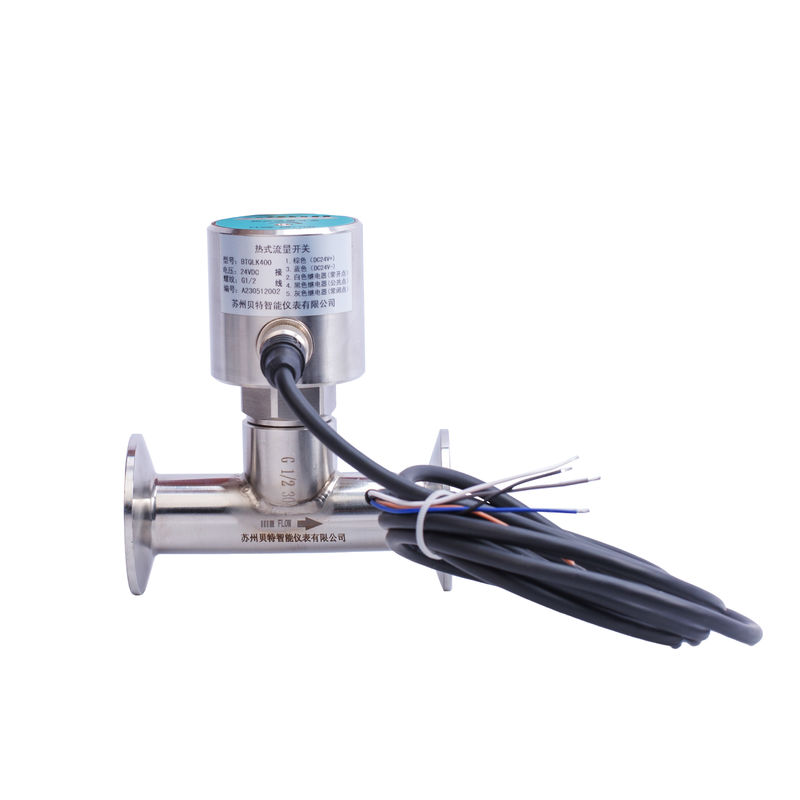

سوئیچ جریان حرارتی قابل تنظیم FCS200 برای درجه حرارت و فشار

FCS200 سوئیچ جریان ضد انفجار

پارامترهای اساسی
1منبع برق: 24VDC/220VAC
2دمای متوسط: -20~80°C
3رطوبت نسبی: 5٪ تا 95٪
4فشار اسمی: ≤1.6Mpa
5سرعت جریان گاز: 30 متر در ثانیه
6سرعت جریان مایع: 0 ≈ 2m / s
7سطح حفاظت: IP65
8زمان تثبیت برق: ≤3 دقیقه
9کابل اتصال: RVV4*1.0 قطر بیرونی: 10mm±0.5mm
10روش ثابت کردن: G1/2 (می تواند به عنوان مورد نیاز سفارشی)
توجه: درجه حرارت و فشار مشخص شده توسط مشتری باید سفارشی شود.

اصل کار
سوئیچ جریان حرارتی بر اساس اصل تبادل حرارتی LV King طراحی شده است. یک سنسور جریان در انتهای جلو نصب شده است و دو سُند در تماس با محیط وجود دارد.یکی دمای متوسط را اندازه گیری می کند، و اندازه گیری های دیگر و گرم می شود؛ زمانی که جریان متوسط وجود ندارد، تفاوت دمای بین دو سنج بزرگ ترین است، و زمانی که جریان متوسط وجود دارد،تفاوت دما بین دو کاوشگر کوچکتر می شوداندازه ی تفاوت دما با سرعت جریان محیط مرتبط است. هرچه سرعت جریان بزرگتر باشد، تفاوت دما کوچکتر است و سرعت جریان کوچکتر است.هرچه تفاوت دما بزرگتر باشدتفاوت دمایی زمانی که جریان وجود ندارد، بیشترین است. در عین حال، این تفاوت با رسانایی حرارتی و رطوبت خود محیط مرتبط است.هنگامی که سرعت جریان کمتر یا بالاتر از یک مقدار تنظیم شده خاص باشد، رله متصل یا قطع شده و سیگنال سوئیچ خروجی می شود.

دستورالعمل نصب
روش نصب در شکل نشان داده شده است:
پیچ سوئیچ جریان به سوکت اتصال G1/2 اختصاص داده شده به لوله تشخیص. توجه به مهر و موم یا کار با توجه به الزامات ضد انفجار

1. جعبه اتصال را باز کنید، کابل را از طریق ورودی کابل وارد کنید، پیچ های تثبیت کابل را در ورودی کابل محکم کنید، کانکتور پایانی را جدا کنیداتصال سیم برق و سیم تماس به ترمینال های مربوطه با توجه به علامت های موجود در بلوک ترمینال، و سپس کانکتور پایانی را به سوکت زنانه وارد کنید.

2. پس از سیم کشی به اتمام رسید، پوشش جعبه را محکم کنید و پورت سیم کشی را ثابت کنید تا اطمینان حاصل شود که جعبه اتصال ضد آب است.

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
