DM-2510T شمارنده ذرات گرد و غبار



ایستگاه هوایی میکرو MAS-I



شرح

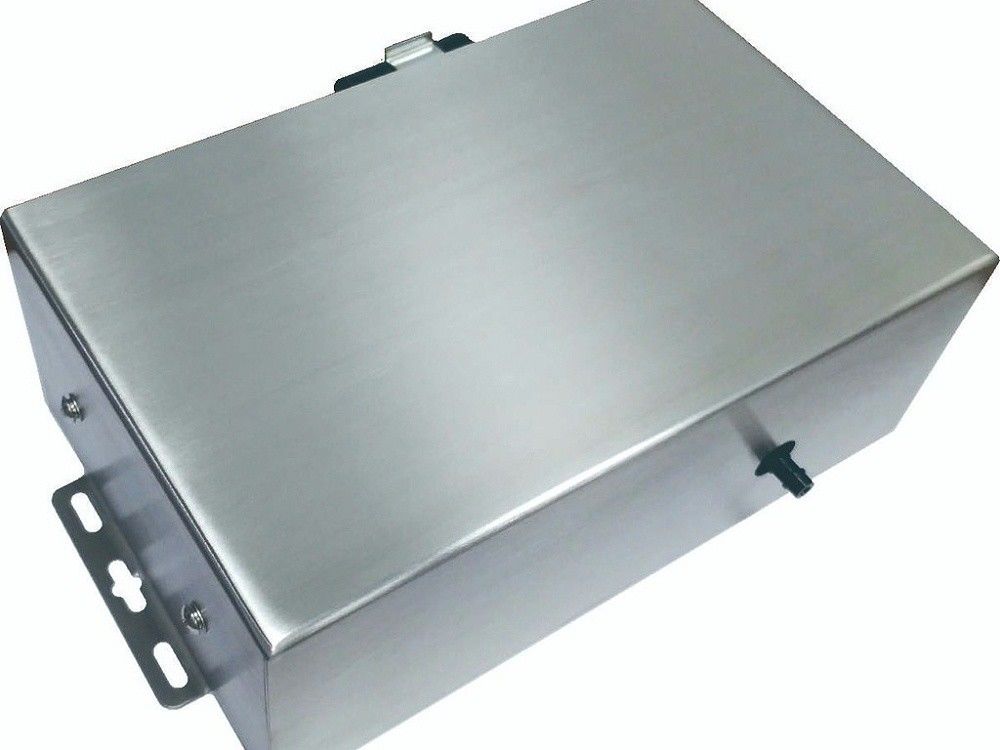

گرد و غبار سنج آنلاین DM-2510T برای تعیین سریع غلظت ذرات قابل استنشاق در محیط جوی، تشخیص غلظت گرد و غبار در جنبه های بهداشت کار مانند سایت های تولید شرکت های صنعتی و معدنی و نظارت بر غلظت گرد و غبار قابل تنفس در میدان مناسب است. حفاظت از محیط زیست



این محصول از طراحی حفره نوری ویژه ای استفاده می کند و گاز غلاف را برای محافظت از کل حفره نوری معرفی می کند، در نتیجه آلودگی حفره نوری توسط ذرات گرد و غبار را تا حد زیادی کاهش می دهد و بار کار تعمیر و نگهداری را کاهش می دهد.
طراحی محصول مطابق با استاندارد JJG846-2015 است و به طور گسترده در نظارت بر زمان واقعی غلظت گرد و غبار در مکان های عمومی مانند سایت های ساختمانی، شرکت های صنعتی و معدنی، محوطه های ذخیره سازی و اسکله ها استفاده شده است.این می تواند سریعتر و به طور مستقیم تغییرات مداوم در غلظت گرد و غبار اتمسفر را مشاهده کند که مطابق با استانداردهای صنعت مربوطه است.قوانین، مقررات و استانداردها نیز می توانند به طور موثری کارایی کار را بهبود بخشند و می توانند هم در داخل و هم در فضای باز اعمال شوند.
را



ویژگی


پارامترهای دقت
/پارامتر دقیق
برش اندازه ذرات نوری، می تواند PM1.0، PM2.5، PM10.0، TSP را به طور همزمان نظارت کند.
زندگی طولانی
/زندگی طولانی
عملکرد حفاظت از گاز غلاف را اضافه کنید تا طول عمر خود تجهیزات را افزایش دهید
حفاظت داخلی
/حفاظت داخلی
عملکرد حفاظتی مسیر هوا را افزایش دهید
بازخورد خود
/خود بازخورد
افزایش بازخورد جریان، کنترل جریان ثابت را متوجه می شود، ثبات حجم نمونه برداری را حفظ می کند و دقت را بهبود می بخشد.
تعمیر و نگهداری آسان
/ تعمیر و نگهداری آسان
نصب و جداسازی آسان
داده ها دقیق هستند
/داده های دقیق
کالیبراسیون صفر و کالیبراسیون دهانه را می توان از طریق نرم افزار به دست آورد
نمونه برداری قابل کنترل است
/ نمونه برداری قابل کنترل
روش نمونه برداری قابل تنظیم و زمان نمونه گیری قابل کنترل
داده ها دقیق هستند
/داده های دقیق
ضریب تبدیل غلظت جرم را اضافه کنید
خروجی چندگانه
خروجی /MULTIPLE OUTPUT
خروجی رابط، RS232/485 و غیره





مشخصات





پارامترهای مانیتورینگ	Pm1.0، Pm2.5، Pm10، قاشق چایخوری
محدوده تمرکز	0-30 (Mg/M³)
دقت نظارت	0.1 (μG/M³)
دوره نمونه برداری	نمونه برداری 15 ثانیه، فاصله زمانی 45 ثانیه
محیط استفاده	جو
روش ارتباط	232 روپیه، 485 روپیه
منبع تغذیه	Dc: 12-24v
مصرف برق	4.0 وات
ابعاد	215×70×160mm3
کیفیت	1.3 کیلوگرم
روش نصب	دیواری هوشمند





کارکرد و تعریف
درگاه نمونه برداری: لطفاً قبل از استفاده از محصول، پوشش محافظ درگاه نمونه برداری را بردارید.

درگاه اگزوز: در حین استفاده درگاه اگزوز را نبندید.

فیلتر خارجی:

لطفا در هنگام تعویض فیلتر خارجی به جهت فلش توجه کنید و اجازه دسترسی معکوس به مسیر هوا را ندهید.

تعریف سیم کشی ترمینال:

پایانه های سیم کشی (همانطور که در تصویر بالا نشان داده شده است) از چپ به راست 1-8 شماره گذاری شده اند.

تعریف سیم کشی ورودی و ارتباطی در جدول زیر نشان داده شده است:



1	2	3	4	5	6	7	8
(+)	(-)	آ	ب	زمین	TXD	RXD	GND
ترمینال ورودی (DC: 12 ولت)		RS485			RS232



توضیحات پروتکل MODBUS-RTU
شرح مختصر قرارداد
روش انتقال بایت

نرخ lBaud: 9600

l1 بیت های شروع

l8 بیت داده

بیت برابری ندارد

lبررسی خطا (بررسی خطا) CRC (بررسی افزونگی چرخه‌ای، ابتدا بایت کم و سپس بایت بالا)

فرمت قاب داده پروتکل



نشانی	تابع	داده ها	بررسی
8 بیت	8 بیت	N×8 بیت	CRC-Lo	CRC-سلام



فیلد آدرس

فقط 1-247 در متر استفاده می شود، آدرس های دیگر رزرو شده است.FCH آدرس پخش است.

دامنه تابع



کد	اهمیت	روش ارتباطی	اثر
03 ساعت	خواندن ثبت داده ها	شخصیت	مقدار فعلی یک یا چند رجیستر را بدست آورید
06 ساعت	یک مقدار ثبت واحد تنظیم کنید	شخصیت	یک مقدار را برای یک ثبات تنظیم کنید





روش های بررسی خطا

فرآیند تولید CRC به شرح زیر است:

l یک بیت رجیستر 16 بیتی FFFFH (همه 1)، به نام ثبات CRC را از قبل آماده کنید.

l عملیات XOR را روی بایت های 8 بیتی در قاب داده و بایت کم در ثبات CRC انجام دهید و نتیجه را در ثبات CRC ذخیره کنید.

l رجیستر CRC را یک بیت به سمت راست تغییر دهید، بیت را با 0 پر کنید و بیت حد پایین را به بیرون ببرید و آن را شناسایی کنید.

اگر حد پایین 0 است: مرحله 3 را تکرار کنید (شیفت بعدی).

اگر حد پایین 1 باشد:

XOR رجیستر CRC با مقدار ثابت از پیش تعیین شده (A001H).

مرحله سوم و چهارم را تا 8 شیفت تکرار کنید تا هشت بیت کامل پردازش شود.

مراحل 2 تا 5 را برای پردازش هشت بیت بعدی تکرار کنید تا زمانی که همه بایت ها پردازش شوند.

مقدار ثبت CRC مقدار CRC است.

همچنین روشی برای محاسبه CRC با استفاده از جدول از پیش تعیین شده وجود دارد.ویژگی اصلی آن سرعت محاسبه سریع است، اما جدول به فضای ذخیره سازی بزرگی نیاز دارد.من در اینجا وارد جزئیات نمی شوم.لطفا به اطلاعات مربوطه مراجعه فرمایید.

توضیح مفصل قالب ارتباطی

خواندن داده ها (کد تابع 03)

داده های به دست آمده با توجه به نوع مورد داده مربوطه به مقادیر واقعی تبدیل می شوند.

مثال دستور: خواندن داده PM2.5، آدرس 01H، طول خواندن محدود است، حالت کلمه

ارسال:	آدرس ابزار	کد دستوری	کد آدرس شروع		طول خواندن [واحد کلمه]		CRC16
	1	3	0	8	0	2	CRC-Lo	CRC-سلام
به درستی برمی گرداند:	آدرس ابزار	کد دستوری	طول بایت		مقدار عددی		بررسی
	1	3	4		xx xx xx xx		CRC-Lo	CRC-سلام

تنظیم یک ثبات واحد (کد تابع 06)

کد تابع 06H به کاربر اجازه می دهد تا محتویات یک رجیستر را تغییر دهد

مثال دستور: مدت زمان کار ابزار را روی 15 ثانیه، آدرس 01H تنظیم کنید

لیست آدرس پارامترها





نشانی	پارامتر	خواندن و نوشتن خواص	محدوده عددی	نوع داده
6/40006	داده دوره TSP (1 رقم اعشار).	آر	0~999999999	DWord
8/40008	PM2.5 (1 رقم اعشار) داده دوره	آر	0~999999999	DWord
10/40010	داده های دوره PM10 (1 رقم اعشار).	آر	0~999999999	DWord
33/40033	وضعیت در حال اجرا (برای توقف "0" بنویسید)	R/W	0 ~ 1	کلمه
38/40038	تعداد اندازه گیری ها	R/W	0 تا 255	کلمه
39/40039	فواصل	R/W	0 تا 255	کلمه
40/40040	زمان تاخیر	R/W	0 تا 255	کلمه
41/40041	زمان چرخه نمونه برداری	R/W	1~65535	کلمه
60/40060	آدرس محلی	R/W	1 ~ 247	کلمه





نشان دادن:

نوع lData: "Word" به یک عدد صحیح بدون علامت 16 بیتی اشاره دارد.

"DWord" به یک عدد صحیح بدون علامت 32 بیتی اشاره دارد.

l ویژگی های خواندن و نوشتن: "R" فقط خواندنی است، "R/W" قابل خواندن و نوشتن است، و نوشتن داده ها در آدرس هایی که لیست نشده اند یا ویژگی های قابل نوشتن ندارند ممنوع است.

غلظت گرد و غبار یک عدد صحیح بدون علامت 32 بیتی است.بیت های بالا و پایین هر کدام یک آدرس را اشغال می کنند، با بیت پایین در جلو و بیت بالا در پشت.مقدار پر رقم را در 65536 ضرب کنید و مقدار کم رقم را اضافه کنید تا مقدار پارامتر را بدست آورید و سپس بر 10 تقسیم کنید تا مقدار واقعی پارامتر را بدست آورید (واحد: μg/m³).

lبه منظور ساده کردن دستورالعمل های عملکرد کاربر، می توانید از دستورالعمل 03H برای خواندن آدرس پارامتر PM استفاده کنید و دستگاه به طور خودکار شروع به کار می کند و نیاز به ارسال دستورالعمل برای نوشتن وضعیت ابزار را از بین می برد و کارکرد تجهیزات را برای کاربران راحت می کند.
را

مقررات ایمنی
موارد احتیاط:
برای اطمینان از استفاده مطمئن از تجهیزات و ایمنی پرسنل، لطفاً در هنگام نصب، استفاده و نگهداری موارد زیر را رعایت کنید:
l هنگام نصب تجهیزات، مطمئن شوید که سیم زمین در سیم برق به خوبی به زمین متصل شده است و مطمئن شوید که برق ورودی تجهیزات DC 12V است.

تجهیزات سیستم را در مکانی که خیلی سرد یا خیلی گرم است قرار ندهید.

منبع تغذیه تجهیزات هنگام کار گرما تولید می کند، بنابراین محیط کار باید به خوبی تهویه شود تا از دمای بیش از حد و آسیب به دستگاه جلوگیری شود.

l در هوای بارانی و مرطوب یا زمانی که برای مدت طولانی استفاده نمی شود، کلید برق اصلی تجهیزات باید خاموش شود.

l پرسنل غیر فنی نباید بدون اجازه اقدام به جداسازی تجهیزات کنند و برای جلوگیری از حوادث یا آسیب تشدید تجهیزات بدون اجازه آن را تعمیر نکنند.

دیگر
حمل و نقل ایمن: باید در انبار تهویه شده، خشک و بدون گاز مضر نگهداری شود و نباید همراه با مواد شیمیایی، مواد اسیدی و قلیایی و غیره نگهداری شود.

باز کردن ایمن بسته بندی: لطفاً پس از دریافت کالا، بسته بندی بیرونی را با احتیاط باز کنید و با احتیاط از آن استفاده کنید تا در اثر برخورد به تجهیزات داخل آسیب نرسد.

lپس از باز کردن بسته بندی، لطفاً بررسی کنید که آیا اقلام داخل جعبه کامل هستند یا خیر.لطفا به لیست بسته بندی مراجعه کنید.



دستورالعمل های تعمیر و نگهداری

گرد و غبار سنج آنلاین DM-2510T محصولی است که با دقت طراحی و تولید شده است.یک محیط استفاده خوب برای نگهداری ابزار مساعد است و عمر مفید آن را افزایش می دهد.

آن را خشک و تمیز نگه دارید.رطوبت و گرد و غبار بیش از حد باعث خوردگی برد مدار و کاهش عمر سنسور می شود.

ضربه زدن، لرزش یا انداختن این محصول برای جلوگیری از آسیب رساندن به برد مدار ممنوع است.

استفاده از مواد شیمیایی خشن، شوینده ها و مواد ضدعفونی کننده برای تمیز کردن ابزار ممنوع است.اگر روی سطح کثیفی وجود دارد، باید آن را با یک پارچه بدون پرز آغشته به الکل 75 درصد در حالی که برق خاموش است پاک کنید.

اگر ابزار به درستی کار نکند، پرسنل آموزش ندیده از باز کردن میزبان منع می شوند.لطفا سریعا برق را قطع کرده و به یک مرکز خدمات مجاز تعیین شده ارسال کنید یا با خدمات پس از فروش تماس بگیرید و پرسنل آموزش ندیده به شما کمک خواهند کرد.

به منظور اطمینان از ایمنی و قابلیت اطمینان ابزار، توصیه می شود سالی یک بار آن را کالیبره کنید.کاربر می تواند ابزار را برای کالیبراسیون به واحد تولید برگرداند یا از روش ارائه شده توسط سازنده برای انجام کالیبراسیون در ایستگاه اندازه گیری که مطابق با مقررات صنعت است پیروی کند.



خدمات پس از فروش
دستگاه گرد و غبار آنلاین DM-2510T ابزاری است که توسط شرکت ما برای تشخیص و نظارت گرد و غبار توسعه یافته است.شرکت بدینوسیله قول می دهد که ابزار دارای یک سال گارانتی و نگهداری مادام العمر باشد.

با دقت و صمیمانه به من و شما خدمت کنید.شرکت ما با رعایت اصل اولویت دادن به مشتریان و خدمات در اولویت به درخواست ها و سوالات مشتریان پاسخ می دهد.شرکت ما همیشه به تکنولوژی روز در صنعت توجه دارد، همیشه نیازهای مشتری را در نظر می گیرد و متعهد به حل راه حل های کاربر است.ضمن رعایت کیفیت محصول بالغ، محصولات و راه حل های مختلف مناسب برای مشتریان را به موقع عرضه می کنیم.

یک مدل جدید برای توسعه محصولات تصفیه آتی ایجاد کنید و محصولات تصفیه هوشمندتر، ایمن تر و مطمئن تر را به مشتریان ارائه دهید.من معتقدم که در حالی که مردم ما بر آینده تمرکز می کنند، آنها نیز بر اساس زمان حال خواهند بود، به ردیابی فناوری جهان ادامه می دهند، فعالانه زمینه های کاربردی فناوری های جدید را گسترش می دهند و به طور مداوم راه حل های متناسب با کاربران را معرفی می کنند.

اگر سوالی دارید، می توانید در هر زمان با ما تماس بگیرید.

Øنگهداری محصول

Ø کالیبراسیون محصولات

Øنصب و تست محصول

Ø تأیید محصول و ارائه اسناد تأیید

Øپشتیبانی فنی محصول

Øفروش مواد مصرفی محصول

Øتحویل محصول برای بازرسی (موسسه اندازه گیری)



برنامه

استانداردهای جدید کیفیت هوای شبکه مانیتورینگ PM2.5، میانگین توزیع ارزش استاندارد 24 ساعته به شرح زیر است:





سطح کیفیت هوا	24 ساعت PM2.5 میانگین مقدار استاندارد
عالی	0 ~ 35 گرم در متر مکعب
خوب	35 ~ 75 گرم در متر مکعب
آلودگی نوری	75 ~ 115 گرم در متر مکعب
نسبتاً آلوده	115 ~ 150 گرم در متر مکعب
آلودگی شدید	150 ~ 250 گرم در متر مکعب
آلودگی جدی	بیشتر از 250 گرم بر متر مکعب



بسته بندی و تحویل


سوالات متداول
1. س: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
A: زمینه کاربرد، فشار اسمی، دمای متوسط ​​و متوسط، منبع تغذیه، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2. س: آیا شما یک شرکت تجاری یا تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO هستیم که متخصص در ابزار اندازه گیری سطح و جریان است.
خدمات OEM و ODM در دسترس هستند.به دیدار ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4. س: تاریخ تحویل شما برای فلومتر گازوئیل مینی میکرو توربین هوشمند چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T/T، PayPal، Western Union پشتیبانی می کنیم.
برای سفارش تولید انبوه، 30٪ پیش پرداخت و 70٪ مانده قبل از حمل و نقل است.
6. س: آیا گارانتی برای فلومتر دارید؟
A: بله، ما 12 ماه گارانتی داریم.
