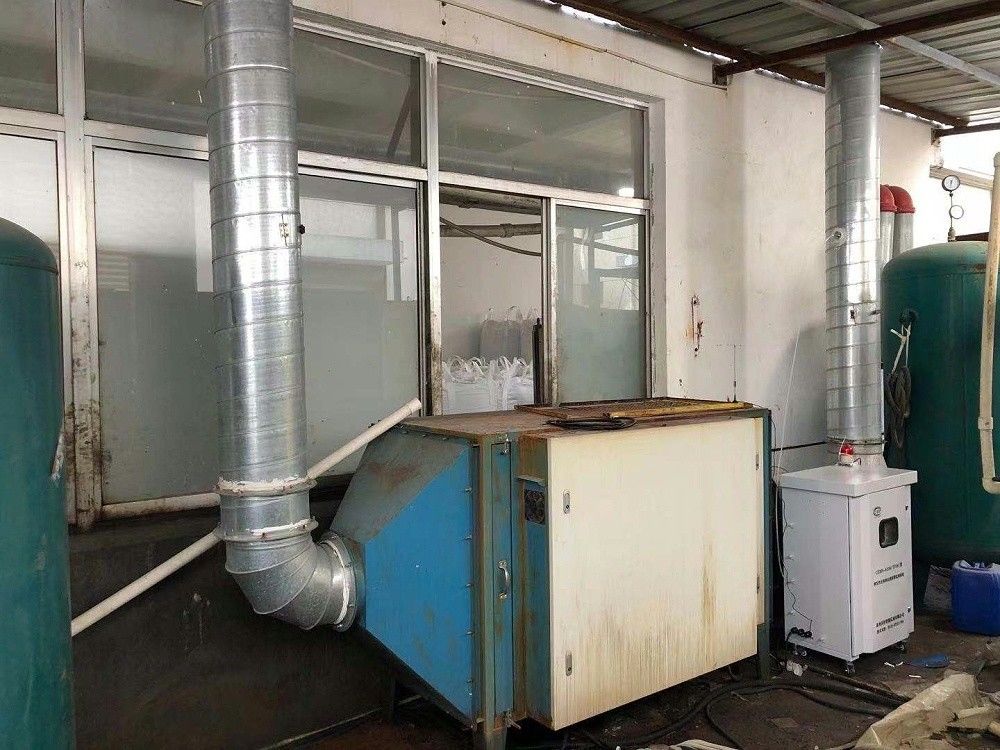

نظارت بر ترکیبات ارگانیک فرسوده ی VOC

ایستگاه هوایی کوچک MAS-I

توضیحات

V8100/TVOC سیستم نظارت آنلاین هشدار مرکبات ارگانیک فرار (TVOC)

PID یک آشکارساز فوتونیون است که عمدتاً برای تشخیص ترکیبات ارگانیک تنفسی با غلظت پایین و سایر گاز های سمی در حد 1ppb-15000ppm استفاده می شود. PID یک آشکارساز بسیار حساس و به طور گسترده ای استفاده می شود.

آشکار کننده های PID از یک منبع نور ماوراء بنفش (UV) برای یونیزاسیون مولکول های آلی به یون های مثبت و منفی (یونیزاسیون) استفاده می کنند که می توانند توسط آشکارگر شناسایی شوند.آشکارگر بار مثبت و منفی گاز یونیزه را دریافت می کند و آنها را به خروجی سیگنال فعلی برای اندازه گیری غلظت گاز تبدیل می کندهنگامی که گاز مورد اندازه گیری نور ماوراء بنفش با انرژی بالا را جذب می کند، مولکول های گاز توسط نور ماوراء بنفش تحریک می شوند و به طور موقت الکترون های خود را از دست می دهند و به یون های دارای شارژ مثبت تبدیل می شوند.بعد از آن که یون های گازی بر روی الکترود آشکارگر تشخیص داده شوند، آنها به سرعت با الکترون ها ترکیب می شوند تا یون های اولیه را سازماندهی کنند. مولکول های گاز.آن نیاز به احتراق ندارد و مولکول های گاز را که باید اندازه گیری شوند تغییر نمی دهد.گاز کشف شده توسط PID هنوز هم می تواند برای اندازه گیری بیشتر یا پردازش جمع آوری شود.

در تئوری، همه مواد شیمیایی می توانند یونیزه شوند، اما انرژی مورد نیاز برای یونیزه شدن آنها متفاوت است. انرژی ای که می تواند یک الکترون را انتقال دهد و یک ترکیب یونیزه کند، انرژی یونیزاسیون نامیده می شود.و الکترون ولت (eV) به عنوان واحد اندازه گیری استفاده می شودانرژی منتشر شده توسط لامپ UV همچنین می تواند در الکترون ولت اندازه گیری شود. اگر انرژی یونیزاسیون یک گاز کمتر از انرژی منتشر شده توسط لامپ UV باشد، گاز یونیزه می شود.گازهای اصلی یا مواد فرار که می توانند با PID شناسایی شوند تعداد زیادی از ترکیبات آلی حاوی اتم های کربن (VOC) هستنداز جمله

- مواد خوشمزه: مجموعه ای از ترکیبات حاوی حلقه های بنزن مانند بنزن، تولوئل، اتیل بنزن، ژیلن و غیره؛

کتون ها و آلدهیدها: ترکیبات حاوی پیوندهای C=O، مانند بوتانون، فورمالدهید، استادلهید و غیره.

آمین ها و ترکیبات آمینو: هیدروکربن های حاوی N، مانند دیتیلامین و غیره؛

هيدروکربن هاي هالوجنيزه شده: تری کلور اتیلن (TCE) ، پرکلور اتیلن (PCE) و غیره.

مواد ارگانیک حاوی گوگرد: متیل مرکپتان، سولفید و غیره

هیدروکربن های اشباع نشده: بوتادین، ایزوبوتلین و غیره.

هیدروکربن های اشباع شده: بوتان، اوکتان و غیره

الکل: الکل ایزوپروپیلی (IPA) ، اتانول و غیره

علاوه بر ترکیبات آلی که در بالا ذکر شد، PID همچنین می تواند برخی از گازهای ترکیبات غیرآلی بدون کربن را اندازه گیری کند، مانند:

آمونیاک

گازهای نیمه هادی: آرسین (آرسینان) ، فسفین (فوسفین) و غیره.

سولفید هیدروژن

اكسيدات نيتروژن

بروم و یود

1.3 شاخص های فنی

نوع سنسور: PID photoion

نوع گاز: TVOC

روش نمونه گیری: مکش پمپ

محدوده سیستم: 0-2000ppm

محدوده ی تشخیص: ۰۱۹٫۹۹ پی پی ام، ۰۹۹٫۹۹ پی پی ام، ۰۱۹٫۹۹ پی پی ام

رزولوشن: 0.01 (0 ~ 1.99ppm) ، 0.1 (0 ~ 99.99ppm) ، 1 (0 ~ 1999ppm)

روش کار: کار مستمر ثابت

منبع برق کاری: DC24V±10%

مصرف برق: <30W

دمای محیط: -20~60°C

رطوبت محیط: ≤95%RH

خطای اندازه گیری: ≤±10%F.S

زمان پاسخ: ≤30 ثانیه (90٪ ارزش پایدار)

تکرار پذیری: 2٪

سطح حفاظت: IP65

فشار محیطی: 80 ~ 110KPa

خروجی سیگنال: 4 ~ 20mA سیستم سه سیم DC، حداکثر مقاومت بار 500Ω، خروجی RS485, خروجی سوئیچ

وزن سیستم: حدود 47kg

ابعاد کلی: 620 ((L) * 431 ((W) * 958 ((H) mm

رابط الکتریکی: 3 کانکتور کابل (قطر سیم قفل 7-14mm)

خطاهای رایج و راه حل ها

علت مشکل حل شده

سیستم نمیتونه راه بندازه

2. کابل برق در تماس ضعیف است. 1. تایید کنید که یک منبع برق 220VAC وجود دارد.

2-بررسي کنيد كه سيم برق به طور كامل وصل شده

هیچ داده ای پس از کار نمی تواند اندازه گیری شود یا انحراف داده بزرگ است.

2. لوله انتقال گاز نمونه نشت دارد. 1. اجزای و محتوای گاز دود را تایید کنید.

2. کنترل هوا سخت سیستم و محکم مفاصل هر دستگاه

تکرار ضعیف 1. آلودگی خط لوله

2. عمر سنسور تمام شده است. 1. لوله را تمیز کنید یا جایگزین کنید

2سنسور رو عوض کن

1. غلظت گاز کالیبراسیون نادرست است.

2.بورد مدار آسیب دیده

3حسگر آسیب دیده است استفاده از گاز کالیبراسیون غلظت مناسب

2. جایگزین صفحه مدار (توصیه می شود به کارخانه برای تعمیر)

3حسگر رو عوض کن

رله هيچ خروجي نداره

2مدار خراب شده يا قطع شده

3. ولتاژ منبع برق بیش از حد پایین است یا بیش از حد بالا 1. جایگزین صفحه مدار (این توصیه می شود به آن را به کارخانه برای تعمیر)

2. بررسي کنيد که خط به طور محکم متصل شده

3. ولتاژ منبع برق را بررسی کنید (24VDC توصیه می شود)

احتیاط ها

در هنگام باز کردن پوشش برای کالیبراسیون یا نگهداری، اطمینان حاصل کنید که در هوای تمیز کار می کنید.

این ابزار برای تشخیص غلظت گازهای آلی در هوا استفاده می شود. این دستگاه نمی تواند گازهای آلی را در بخار آب یا گازهای بی اثر یا در محیط های شدید کمبود اکسیژن تشخیص دهد.

در هنگام نصب سیم ورودی، شما باید صندلی کابل رابط را محکم کنید، حلقه مهر و موم لاستیکی را فشار دهید و کابل را محکم نگه دارید (تطلبات ضد انفجار).

- اقدامات حفاظت از برق مناسب را انجام دهید. خسارات ناشی از صاعقه زدن و سایر بلایای طبیعی غیرقابل مقاومت تحت پوشش گارانتی قرار نخواهد گرفت.

این سیستم را به طور مکرر با گاز نمونه با غلظت بالا در تماس قرار ندهید، در غیر این صورت عمر کار سنسور از بین می رود.به طور کلی توصیه می شود که سنسور ابزار هر دو سال جایگزین شود..

قطعات یدکی که معمولا استفاده می شوند

شماره سری نام شماره محصول ملاحظات

1 عنصر فیلتر سنج نمونه گیری 0103000007X 2μm

2 عنصر فیلتر نازک GCX17010200 0.2μm

۳ پمپ هوا GDX18060100 6.5L/min

4 اندازه گیری جریان GBX17010800 1-5L/min

5 سنسور PID QAX18062000 0-2000ppm
​

توضیحات

يادداشت:
1مایع: آب
2فشار کار: <0.6MPa
3فشار تست: 1.0MPax30min
4دمای کار: کمتر از 120 درجه سانتیگراد
5از دست دادن فشار: <70kPa
6سطح دقت: ±5٪
7. جهت جریان آب را در محل مناسب مشخص کنید
8استاندارد فلنج: HG20592 PN16 RF
