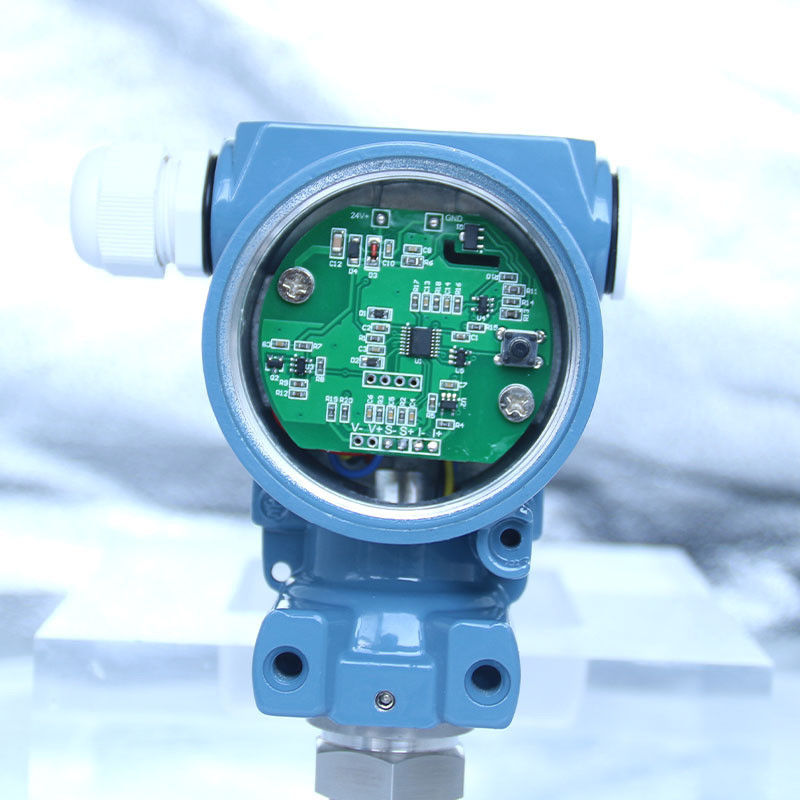

ارائه تصویر محصول
توضیحات
ممنون که از فرستنده فشار/تفاوت فشار هوشمند سری سیلیکون تک کریستال شرکت ما استفاده کردید.فرستنده یک طراحی ماژولار با یک میکروپروسسر به عنوان هسته و تکنولوژی انزوا دیجیتال پیشرفته در طراحی مدار را اتخاذ می کند، که باعث می شود ابزار بسیار ضد تداخل و پایدار است. در عین حال، از تکنولوژی جبران دیجیتال برای جبران دما و فشار استاتیک استفاده می کند.که دقت اندازه گیری را بهبود می بخشد و تغییر درجه حرارت را کاهش می دهد. این ویژگی های ثبات طولانی مدت خوب، قابلیت اطمینان بالا، توانایی قوی خود تشخیص، و غیره از نظر ساختار، کاربران می توانند به راحتی پیکربندی،تنظیم و کالیبراسیون فرستنده از طریق اپراتور دستی ارتباطات HART، دکمه خارج از پوسته و دکمه های روی صفحه نمایش.
وقتی که فرستنده فشار را دریافت می کنید، جعبه بسته بندی را با دقت برای هرگونه آسیب در طول حمل و نقل بررسی کنید.به بخش حمل و نقل اطلاع داده و به تولید کننده یا توزیع کننده گزارش دهد.نوار بسته بندی را باز کنید و بررسی کنید که آیا قطعات سفارش شده کامل هستند. مراقب باشید که دستگاه ها و لوازم جانبی مفید را با مواد بسته بندی دور ن اندازید.بدون تماس با سرویس، هیچ قطعه ای را به کارخانه برگردانیدشماره مدل و مشخصات فنی اصلی ابزار بر روی صفحه نام محفظه نشان داده شده است.لطفا مطمئن شوید که بررسی کنید که آیا آن را با مشخصات زمانی که شما در ابتدا سفارش مطابقت دارد. اگر با فرستنده فشار خود مشکلاتی را تجربه می کنید، لطفاً بررسی کنید که آیا روش نصب و کار درست است.مطمئن شوید که تنظیمات و تنظیمات شما با توصیه های سازنده مطابقت دارد.
موقعیت صحیح لوله فرآیند فرستنده بستگی به رسانه ای دارد که اندازه گیری می شود. برای انتخاب محل مناسب نصب، نکات زیر باید در نظر گرفته شود:
1) رسانه های فاسد یا بیش از حد گرم نمی توانند با فرستنده تماس مستقیم داشته باشند.
2) جلوگیری از انبساط زباله در داخل لوله فشار
3) از لوله فشار تا حد ممکن کوتاه استفاده کنید.
4) ارتفاع هیدرولیک در دو لوله فشار باید متعادل باشد.
5) لوله فشار باید در مکانی با گرادیان درجه حرارت کوچک و نوسان نصب شود.
در هنگام اندازه گیری فشار گاز، لازم است یک لوله باعث فشار متصل به لوله فرآیند در فاصله 45 درجه از عمودی به سمت بالا یا عمودی به سمت بالا نصب شود.فرستنده باید بالای پورت فشار جانبی نصب شود تا مایع به لوله فرآیند تخلیه شوددر هنگام اندازه گیری فشار مایع، لازم است یک لوله باعث فشار متصل به لوله فرآیند در جهت افقی یا در محدوده 45 ° به سمت افقی نصب شود.فرستنده در زیر پورت فشار در طرف نصب شده است تا اجازه دهد گاز به لوله فرآیند تخلیه شود.
مشخصات
|
محدوده
|
-0.1~0~100MPa ((قابل تنظیم)
|
|
تولید
|
4 ~ 20mA، 1-5V، 0-10V، RS485 ((قابل تنظیم)
|
|
دقت
|
0.5٪ FS 0.2٪ FS
|
|
منبع برق
|
24 ((12-36VDC)
|
|
دمای کار
|
-20 تا 85 درجه
|
|
جبران موقت
|
-10 تا 70 درجه سانتیگراد
|
|
پاسخ
|
500 هرتز
|
|
سطح حفاظت
|
IP65
|
|
هسته تحت فشار
|
سیلیکون پخش شده، نوع گونه، زپیر
|
|
عملکرد ثبات
|
± 0.1%F.S/سال
|
|
مواد محفظه
|
304، 316L،پلی تیترافلوئورو اتیلن ((تخصیص پذیر)
|
|
اتصال فرآیند
|
پیش فرض M20*1.5 (تخصیص پذیر)
|
| شماره |
نسبت محدوده |
دکتر کل |
AP |
DP |
HP |
| 3 |
0-02 ~ 7.0kPa ((0-20 ~ 715mmH-O) |
|
|
|
|
| 4 |
0-0,4~37.4.0kPa ((0-38~3810mmH₂O) |
|
|
|
|
| 5 |
0-1.8 ~ 186.8KPa ((0-190-19050mmH₂O) |
|
|
|
|
5
7 |
0-6,9~590kPa ((0-0,07~/kgf/cm2)
0-20.6~2063kFa ((C-0.21-21kgflcm؟) |
|
|
|
|
| 3 |
0-68.9~5890kPa ((0-0.7~70kgf/cm2) |
|
|
|
〇 |
| 3 |
0-206.8~20630kPa40-2.1~210kgf/cm2) |
|
ق |
اوه |
اوه |
| 3 |
0-413.7~41370kPa ((0-4.22~422kgf/cm2) |
|
〇 |
〇 |
〇 |
| بله ○ نه |
نگهداری محصول
1تمام اتصال هاي فرستنده هوشمند نمي تونن در هر زمان که بخواين از هم جدا بشن
2. فرستنده فشار هوشمند باید به آرامی قرار داده و دستکاری شود تا از آسیب به دیافراگم و سایر لوازم جانبی جلوگیری شود.بايد به شرکتمون برگردونههنگام بازگشت، مطمئن شوید که از دیافراگم فرستنده محافظت می کنید و اجازه نمی دهید در طول حمل و نقل آسیب ببیند.تمام قطعات رو با مواد ضد ارتعاش بسته بندي کنيد و به شرکت ما بفرستيد.
بسته بندی و کامل بودن محصول
1. هنگام بسته بندی، بررسی کنید که آیا بسته بندی سالم است و بررسی کنید که آیا مدل، مشخصات و قرارداد سفارش فرستنده مطابق با لیست بسته بندی است.چک کنید که آیا لوازم جانبی تصادفی کامل است.
2. لوازم جانبی فشار فرقی / فرستنده فشار
● یک نسخه از راهنمای استفاده
●1 کپی از گواهینامه محصول
●1 کپی از داده های بازرسی کارخانه محصول
●1 مجموعه پلاگ، پلاگ سیم کشی، براکت نصب و کارت U شکل (اختیاری)
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
