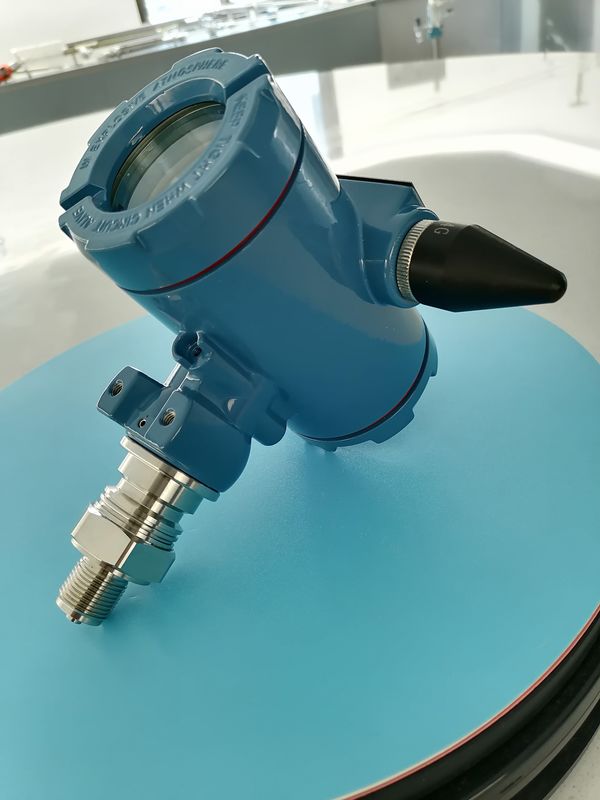

ارائه تصویر محصول
یک فرستنده فشار بی سیم یک دستگاه است که برای اندازه گیری و انتقال داده های فشار استفاده می شود.این سیگنال های فشار را از طریق تکنولوژی ارتباطات بی سیم به طرف گیرنده منتقل می کند تا نظارت از راه دور و انتقال داده را به دست آورددر مقایسه با فرستنده های فشار سیم کشی سنتی، فرستنده های فشار بی سیم نیازی به سیم کشی ندارند و انعطاف پذیرتر برای نصب هستند.و برای استفاده در کاربردهایی که سیم کشی آسان نیست و یا دستگاه های تلفن همراه استفاده می شود مناسب هستند.
ترکیب فرستنده فشار بی سیم
1. ** سنسور فشار**: فشار محیط اندازه گیری شده را تشخیص می دهد و آن را به یک سیگنال الکتریکی تبدیل می کند.
2. ** مدار پردازش سیگنال**: شرایط و تقویت سیگنال الکتریکی برای انتقال.
3. ** ماژول ارتباطات بی سیم**: سیگنال پردازش شده را به صورت بی سیم مانند LoRa، Zigbee، NB-IoT، Wi-Fi یا Bluetooth انتقال می دهد.
4** سیستم برق**: معمولا با باتری کار می کنند و برخی از آنها از انرژی خورشیدی یا سایر روش های خودران استفاده می کنند.
5. **حفظ و حفاظت**: برای انطباق با محیط های صنعتی خشن، معمولاً از محفظه های مقاوم در برابر خوردگی، ضد آب و ضد انفجار استفاده می شود.
سناریوهای کاربرد
- **آتوماتیک صنعتی**: مناسب برای نظارت بر فشار لوله های کارخانه، مخازن ذخیره سازی، دیگ ها و غیره
- **صنعت نفت و گاز**: برای اندازه گیری فشار در میدان های نفتی و چاه های گاز استفاده می شود.
- ** تصفیه آب و حفاظت از محیط زیست**: نظارت بر تجهیزات تصفیه آب و فشار لوله.
- ** سیستم HVAC**: تشخیص تغییرات فشار در سیستم های تهویه مطبوع و HVAC.
- ** کشاورزی هوشمند**: نظارت بر فشار آب در سیستم های آبیاری
مزایا
- ** نصب انعطاف پذیر **: نیازی به سیم کشی نیست، صرفه جویی در زمان و هزینه نصب.
- ** نگهداری آسان **: تعمیرات ناشی از آسیب یا سایش سیم کشی را کاهش دهید.
- ** نظارت از راه دور**: از انتقال سیگنال های دور را پشتیبانی می کند و برای نظارت توزیع شده مناسب است.
- تطبیق پذیری قوی: می تواند در محیط های خشن مانند دمای بالا، رطوبت بالا یا وقایع قابل احتراق و انفجاری استفاده شود.
فرستنده های فشار بی سیم با ترکیب تکنولوژی سنجش و فناوری ارتباطات بی سیم، سطح هوش تجهیزات را بهبود می بخشند.به خصوص در اینترنت صنعتی چیزها (IIoT).
موقعیت صحیح لوله فرآیند فرستنده بستگی به رسانه ای دارد که اندازه گیری می شود. برای انتخاب محل مناسب نصب، نکات زیر باید در نظر گرفته شود:
1) رسانه های فاسد یا بیش از حد گرم نمی توانند با فرستنده تماس مستقیم داشته باشند.
2) جلوگیری از انبساط زباله در داخل لوله فشار
3) از لوله فشار تا حد ممکن کوتاه استفاده کنید.
4) ارتفاع هیدرولیک در دو لوله فشار باید متعادل باشد.
5) لوله فشار باید در مکانی با گرادیان درجه حرارت کوچک و نوسان نصب شود.
در هنگام اندازه گیری فشار گاز، لازم است یک لوله فشار دهنده متصل به لوله فرآیند در فاصله 45 درجه از عمودی به سمت بالا یا عمودی به سمت بالا نصب شود.فرستنده باید بالای پورت فشار جانبی نصب شود تا مایع به لوله فرآیند تخلیه شوددر هنگام اندازه گیری فشار مایع، لازم است یک لوله باعث فشار متصل به لوله فرآیند در جهت افقی یا در محدوده 45 ° به سمت افقی نصب شود.فرستنده در زیر پورت فشار در طرف نصب شده است تا اجازه دهد گاز به لوله فرآیند تخلیه شود.
مشخصات
|
محدوده
|
-0.1~0~100MPa ((قابل تنظیم)
|
|
تولید
|
4 ~ 20mA، 1-5V، 0-10V، RS485 ((قابل سفارشی سازی)
|
|
دقت
|
0.5٪ FS 0.2٪ FS
|
|
منبع برق
|
24 ((12-36VDC)
|
|
دمای کار
|
-20 تا 85 درجه
|
|
جبران موقت
|
-10 تا 70 درجه سانتیگراد
|
|
پاسخ
|
500 هرتز
|
|
سطح حفاظت
|
IP65
|
|
هسته تحت فشار
|
سیلیکون پخش شده، نوع گونه، زپیر
|
|
عملکرد ثبات
|
± 0.1%F.S/سال
|
|
مواد محفظه
|
304، 316L،پلی تیترافلوئورو اتیلن ((تخصیص پذیر)
|
|
اتصال فرآیند
|
پیش فرض M20*1.5 (تخصیص پذیر)
|
| شماره |
نسبت محدوده |
دکتر کل |
AP |
DP |
HP |
| 3 |
0-02 ~ 7.0kPa ((0-20 ~ 715mmH-O) |
|
|
|
|
| 4 |
0-0,4~37.4.0kPa ((0-38~3810mmH₂O) |
|
|
|
|
| 5 |
0-1.8 ~ 186.8KPa ((0-190-19050mmH₂O) |
|
|
|
|
5
7 |
0-6,9~590kPa ((0-0,07~/kgf/cm2)
0-20.6~2063kFa ((C-0.21-21kgflcm؟) |
|
|
|
|
| 3 |
0-68.9~5890kPa ((0-0.7~70kgf/cm2) |
|
|
|
〇 |
| 3 |
0-206.8~20630kPa40-2.1~210kgf/cm2) |
|
ق |
اوه |
اوه |
| 3 |
0-413.7~41370kPa ((0-4.22~422kgf/cm2) |
|
〇 |
〇 |
〇 |
| بله ○ نه |
فرآیند نصب فرستنده فشار بی سیم نسبتا ساده و انعطاف پذیر است، اما برای اطمینان از دقت اندازه گیری و ثبات ارتباطات،برخی از نقاط نصب باید توجه داشته باشندمراحل نصب و اقدامات احتیاطی برای فرستنده فشار بی سیم:
مراحل نصب
1** محل نصب را انتخاب کنید**
- اطمینان حاصل کنید که محل نصب می تواند فشار واقعی اندازه گیری شده را منعکس کند و از گوشه های مرده یا خم های لوله اجتناب کنید.
- یک مکان بدون تداخل را انتخاب کنید و از منابع تداخل الکترومغناطیسی قوی مانند تبدیل کننده های فرکانس، فرستنده های رادیویی و غیره اجتناب کنید.
- اطمینان حاصل کنید که سیگنال می تواند به راحتی به طرف گیرنده منتقل شود.
2. **مدیوم اندازه گیری شده را متصل کنید**
- از یک کانکتور مناسب برای اتصال فرستنده به لوله فشار یا رابط فشار استفاده کنید.
- اطمینان حاصل کنید که رابط به خوبی بسته شده است تا از نشت که بر دقت اندازه گیری تاثیر می گذارد جلوگیری شود.
- از قرار گرفتن در معرض ارتعاش شدید یا تغییرات شدید دمای در طول نصب اجتناب کنید.
3**تعداد منبع برق و ارتباطات بی سیم**
- برق باتری یا منبع برق خارجی را بررسی کنید تا اطمینان حاصل شود که فرستنده دارای منبع تغذیه کافی است.
- تنظیم ماژول ارتباطات بی سیم و تنظیم پارامترهای ارتباطی، مانند فرکانس، آدرس ID، سرعت انتقال داده، و غیرهاطمینان حاصل کنید که پیکربندی ارتباطات با انتهای گیرنده مطابقت دارد.
- در مواقع با الزامات ضد انفجار، اطمینان حاصل کنید که باتری های ضد انفجار یا منابع برق که با استانداردها مطابقت دارند استفاده می شوند.
4**بررسی سیگنال**
- پس از اتمام نصب، انجام یک آزمایش سیگنال برای تأیید اینکه داده ها می توانند به طور طبیعی به طرف گیرنده منتقل شوند.
- دقت اندازه گیری فرستنده فشار را آزمایش کنید و فرستنده را برای برآورده کردن الزامات اندازه گیری کالیبراسیون کنید.
5. ** فرستنده رو درست کن **
- برای نصب محکم فرستنده از براکت ها یا فلنج های مناسب استفاده کنید تا از گشایش جلوگیری شود.
- اگر نیاز به نصب در فضای باز باشد، بهتر است از یک پوشش محافظ برای محافظت از دستگاه در برابر عوامل طبیعی مانند باد و باران استفاده کنید.
احتیاط ها
- **از لرزش اجتناب کنید**: اگر در مکانی با لرزش زیاد نصب شود، باید اقدامات کاهش لرزش مانند اضافه کردن پد های کاهش لرزش انجام شود.
** نگهداری منظم**: قدرت باتری دستگاه را بررسی کنید و باتری را به طور منظم جایگزین یا شارژ کنید.
- ** اقدامات حفاظتی**: برای محیط های خشن، اطمینان حاصل کنید که فرستنده دارای یک پوشش سطح محافظت به اندازه کافی بالا، مانند IP65 یا سطح بالاتر ضد آب و ضد گرد و غبار است.
- **حمايت از صاعقه ها و زمین زدن**: هنگام نصب در مناطق با صاعقه های مکرر، اقدامات حفاظت از صاعقه ها را در نظر بگیرید و کار خوبی را در زمینه زمین گذاری انجام دهید.
پیشنهادات نصب برای مناسبت های خاص
- ** محیط با دمای بالا یا پایین **: یک فرستنده مناسب برای محدوده دمای را انتخاب کنید تا از آسیب به تجهیزات ناشی از دمای بالا یا پایین جلوگیری شود.
- ** محیط انفجاری**: از فرستنده های فشار بی سیم ضد انفجاری استفاده کنید و رعایت استانداردها و الزامات ضد انفجاری را تضمین کنید.
- ** محیط دریایی یا خوردنی**: یک فرستنده ساخته شده از مواد مقاوم در برابر خوردگی را انتخاب کنید تا عمر خدمات تجهیزات را افزایش دهید.
نصب صحیح می تواند دقت اندازه گیری و ثبات انتقال داده از فرستنده فشار بی سیم را تضمین کند و عمر خدمت آن را افزایش دهد.
نگهداری محصول
1تمام اتصال هاي فرستنده هوشمند نمي تونن در هر زمان که بخواين از هم جدا بشن
2. فرستنده فشار هوشمند باید به آرامی قرار داده و دستکاری شود تا از آسیب به دیافراگم و سایر لوازم جانبی جلوگیری شود.بايد به شرکتمون برگردونههنگام بازگشت، مطمئن شوید که از دیافراگم فرستنده محافظت می کنید و اجازه نمی دهید در طول حمل و نقل آسیب ببیند.تمام قطعات رو با مواد ضد ارتعاش بسته بندي کنيد و به شرکت ما بفرستيد.
بسته بندی و کامل بودن محصول
1. هنگام بسته بندی، بررسی کنید که آیا بسته بندی سالم است و بررسی کنید که آیا مدل، مشخصات و قرارداد سفارش فرستنده مطابق با لیست بسته بندی است.چک کنید که آیا لوازم جانبی تصادفی کامل است.
2. لوازم جانبی فشار فرقی / فرستنده فشار
● یک نسخه از راهنمای استفاده
●1 کپی از گواهینامه محصول
●1 کپی از داده های بازرسی کارخانه محصول
●1 مجموعه پلاگ، پلاگ سیم کشی، براکت نصب و کارت U شکل (اختیاری)
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3 تا 15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
