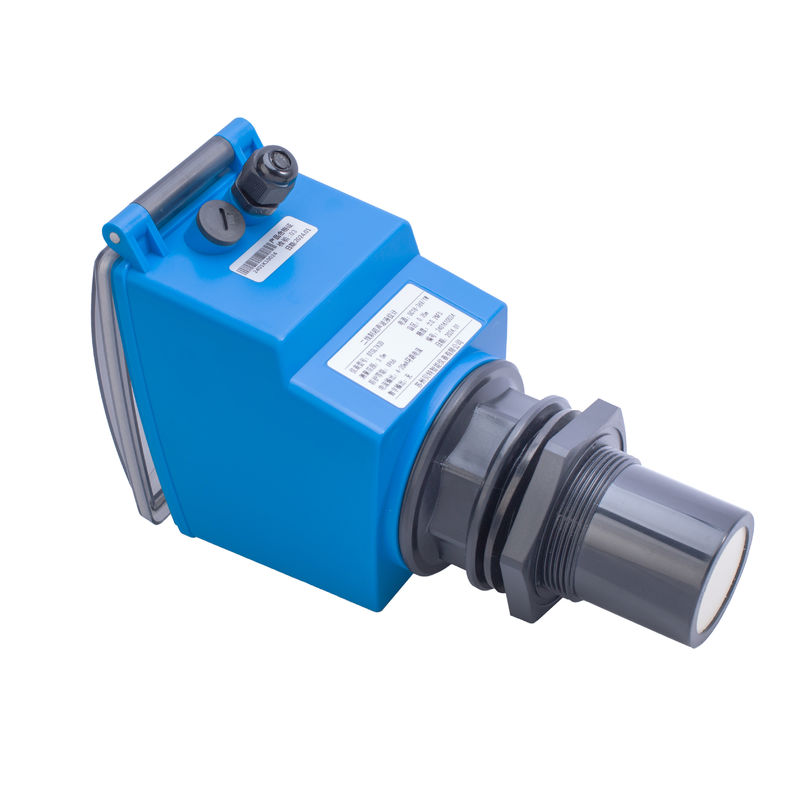

اندازه گیری رادار دقیق انعطاف پذیر برای شرایط مایع مختلف

توضیحات

سطح سنج رادار دارای مزایای بسیاری نسبت به روش های سنتی اندازه گیری سطح است که عمدتاً شامل جنبه های زیر است:

دقت بالا:

سطح سنج رادار از امواج رادیویی با فرکانس بالا برای اندازه گیری استفاده می کند و می تواند داده های بسیار دقیق سطح را به طور معمول با دقت میلی متر ارائه دهد.این باعث می شود آن را به ویژه در کاربردهای صنعتی که نیاز به کنترل سطح با دقت بالا سودمند است.

انعطاف پذیری قوی:

اندازه گیری سطح رادار می تواند به محیط های مختلف پیچیده و شرایط مایع سازگار شود. صرف نظر از ماهیت مایع (مانند مایعات خوردنی، مایعات چسبناک) ، تغییرات در تراکم مایع،تغییرات دمایی یا فشار، تکنولوژی رادار می تواند به طور پایدار اندازه گیری کند و تحت تاثیر این عوامل قرار نمی گیرد.

ثبات خوب:

رادار سطح سنجها تحت تاثیر عوامل محیطی خارجی (مانند تغییرات دمایی، تغییرات فشار جوی، ارتعاش و غیره) نیستند و می توانند برای مدت طولانی به طور پایدار کار کنند.این باعث می شود آن را به ویژه مناسب برای سایت های صنعتی مانند کارخانه های شیمیایی، میدان های نفتی، پردازش مواد غذایی و دیگر محیط های خشن.

ایمنی بالا:

از آنجا که رادار سطح متر یک تکنولوژی اندازه گیری بدون تماس است، نیازی به تماس مستقیم با مایع در طول فرآیند اندازه گیری نیست.,اما همچنین خطرات ایمنی اپراتورها، به ویژه برای اندازه گیری مواد شیمیایی خطرناک را کاهش می دهد.
عمر طولانی و هزینه نگهداری کم:

اندازه گیری سطح رادار معمولاً عمر طولانی دارد و مستعد فرسایش مکانیکی یا خوردگی شیمیایی نیست. در مقایسه با روش های اندازه گیری سنتی، هزینه نگهداری آنها کم است.کاهش زمان توقف و هزینه های نگهداری.
تنوع:

رادار های مدرن معمولا دارای چندین عملکرد هستند، مانند کالیبراسیون خودکار، نظارت از راه دور، ثبت داده و عملکرد هشدار.این توابع آن را عملی تر و قابل اطمینان تر در کاربردهای صنعتی با درجه بالایی از اتوماسیون می کنند.
به طور خلاصه، رادار سطح سنجها به یکی از فناوری های مورد علاقه برای اندازه گیری سطح در بسیاری از زمینه های صنعتی با مزایای بسیاری مانند دقت، ثبات،سازگاری و ایمنی.


سطح سنج رادار یک دستگاه است که برای اندازه گیری موقعیت دقیق مایع یا جامد در یک ظروف استفاده می شود.از تکنولوژی رادار برای ارسال و دریافت امواج رادیویی برای تعیین فاصله بین سطح مایع یا جامد و سنسور استفاده می کنددر اینجا برخی از ویژگی های کلیدی و اصول کار رادار سطح متر:

اصول کار: رادار سطح سنج امواج رادیویی فرکانس بالا (معمولا مایکروویو یا امواج نور) را به سطح مایع یا جامد ارسال می کند.و سپس سیگنال بازتاب داده شده از سطح را دریافت می کندبا اندازه گیری تفاوت زمان بین سیگنال های ارسال شده و دریافت شده، ارتفاع سطح مایع یا ارتفاع جامد می تواند محاسبه شود.

سنسور سری GRD60 یک ابزار اندازه گیری سطح رادار با محدوده بالایی از فاصله اندازه گیری 30 متر است. می تواند برای اندازه گیری سطح در مخازن ذخیره سازی استفاده شود.مخازن بافری یا مخازن فرآوریسیگنال های آنالوگ 4 ~ 20mA را تولید می کند. پالس های مایکروویو بسیار کوتاه با انرژی بسیار پایین از طریق یک سیستم آنتن ارسال و دریافت می شوند. امواج رادار با سرعت نور حرکت می کنند.زمان کار می تواند به یک سیگنال سطح از طریق الکترونیک تبدیل شودیک روش خاص برای افزایش زمان، اندازه گیری های پایدار و دقیق را در مدت زمان بسیار کوتاه تضمین می کند.تکنولوژی میکروپروسس و نرم افزار عیب یابی می تواند برای تجزیه و تحلیل دقیق اکو سطح مواد استفاده شود.

سطح سنج های فوق صوتی دارای طیف گسترده ای از کاربرد در اندازه گیری سطح هستند و به ویژه برای شرایط کاری زیر مناسب هستند:

الزامات اندازه گیری بدون تماس:

سطح سنج های ماوراء صوت یک فناوری اندازه گیری بدون تماس است که از تماس مستقیم با مایعات جلوگیری می کند.این باعث می شود آنها به ویژه مناسب برای برنامه های کاربردی که در آن مایع نیاز به تمیز نگه داشته شود، از آلودگی جلوگیری می شود، یا مایع دارای خواص خاص (مانند مایعات خوردنی) است.

سناریوهای با تغییرات سطح بزرگ:

سطح سنج های فوق صوتی می توانند سطح مایع را به طور پایدار و دقیق اندازه گیری کنند و حتی اگر سطح مایع به شدت تغییر کند ، می توانند دقت اندازه گیری خوبی را حفظ کنند.برای مخازن یا ظروف ذخیره سازی با نوسانات سطح بزرگ مناسب است، مانند راکتورها، مخازن و غیره

محدوده متوسطي وجود نداره:

تکنولوژی ماوراء صوت نسبت به نوع مایع (آب، مواد شیمیایی، روغن و غیره) ، تراکم و تغییرات دمایی حساس نیست، بنابراین طیف گسترده ای از کاربردهایش وجود دارد.از جمله نیازهای مختلف اندازه گیری مایعات در صنعت و محیط زیست.

اندازه گیری از راه دور:

سطح سنج های فوق صوتی می توانند سطح مایعات را در مسافت های طولانی اندازه گیری کنند و برای سناریوهای مورد نیاز برای اندازه گیری عمق مانند ظروف بلند یا چاه های عمیق مناسب هستند.
با شرایط محیط زیست سخت سازگار است:

سطح سنج های ماوراء الصوت معمولا توانایی ضد تداخل خوبی دارند و می توانند با شرایط سخت مانند ارتعاش، تغییرات دمایی، رطوبت بالا و غیره مقابله کنند.در محیط های صنعتی برای اطمینان از نتایج ثابت اندازه گیری.

نیاز به نظارت از راه دور و کنترل خودکار:

سطح سنج های فوق صوتی مدرن معمولا از نظارت از راه دور و عملکردهای کنترل خودکار پشتیبانی می کنند، می توانند به سیستم های جمع آوری داده یا دستگاه های هوشمند مانند PLC متصل شوند.انتقال داده در زمان واقعی و کنترل از راه دور، و برای کاربردهای صنعتی با درجه بالایی از اتوماسیون مناسب هستند.

به طور کلی، سنجه های سطح فوق صوتی به دلیل عدم تماس، دقت بالا،سازگاری قوی و سازگاری خوب با محیط زیست.

اصل کار

آنتن پالس مایکروویو منعکس شده را دریافت می کند و آن را به مدار الکترونیکی منتقل می کند.میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط میکروپولس را در سطح ماده شناسایی می کند. شناسایی صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متر برسد. فاصله D از سطح مواد متناسب با زمان پالس T است:
D=C×T/2 که در آن C سرعت نور است. از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح L این است: L=E-D
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد. به خروجی 4 ~ 20mA مربوطه

استفاده از اندازه گیری بدون تماس

1اندازه گیری سطح رسانه های مایع و جامد

2می تواند تمام رسانه ها را با ثابت دی الکتریک > 1 اندازه گیری کند.8

3. محدوده اندازه گیری 0 ~ 20m (می تواند به 35 متر گسترش یابد)

4. با استفاده از دو سیم حلقه قدرت برق فناوری، ولتاژ تغذیه و سیگنال خروجی از طریق یک کابل دو هسته منتقل می شود

5خروجی 4 تا 20mA یا خروجی سیگنال دیجیتال

6. رزولوشن 1mm

7- تحت تاثیر صدا، بخار، گرد و غبار، خلاء و سایر شرایط کار نیست

8تحت تاثیر تغییرات تراکم متوسط، لزگی و درجه حرارت نیست

9. فشار فرآیند می تواند به 4MPa برسد

10. دمای فرآیند می تواند به 250°C برسد

مشخصات

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
