| محل منبع | چین |
| نام تجاری | BEITE |
| گواهی | CE ISO |
| شماره مدل | سری RP62 |
دو سیم سنج سطح فوق صوتی یک ابزار اندازه گیری سطح مایع است که معمولا استفاده می شود. پارامترهای فنی آن ممکن است بسته به سازنده و مدل متفاوت باشد.اما به طور کلی شامل جنبه های اصلی زیر است::
1** محدوده اندازه گیری**
- محدوده اندازه گیری سطح مایع معمولاً ** 0.3 ~ 30 متر ** است و محدوده خاص به مدل و سناریوی کاربرد بستگی دارد.
2. **منطقه کور**
- معمولا ** 0.2 ~ 0.5 متر **، نشان دهنده محدوده ای است که نمی تواند به طور موثر در نزدیکی کاوشگر اندازه گیری شود.
3** دقت **
- دقت اندازه گیری به طور کلی ** ± 0.5٪ ~ ± 1٪ ** یا بالاتر است، بسته به کیفیت تجهیزات و وضعیت کالیبراسیون.
4** قطعنامه **
- معمولا **1mm** یا کمتر، که حداقل توانایی درک تغییر سطح مایع را تعیین می کند.
5. ** ولتاژ کاری **
- طراحی دو سیم، ولتاژ منبع برق معمولاً **DC 24V** است و منبع برق و انتقال سیگنال دو سیم را به اشتراک می گذارند.
6** سیگنال خروجی**
- معمولا **4 ~ 20mA ** سیگنال آنالوگ، که می تواند به طور مستقیم به سیستم PLC یا DCS متصل شود.
7** دمای محیط کار**
- -20 °C ~ 60 °C یا طیف گسترده ای از دما، بسته به مواد و طراحی.
8**درجه حفاظت**
- معمولا **IP65 ~ IP68 **، مناسب برای محیط های مرطوب یا گرد و غبار.
9. ** فرکانس انتقال **
- معمولاً **20 ~ 200kHz**، فرکانس های مختلفی را برای انطباق با نوع مایع با توجه به سناریوی کاربرد انتخاب کنید.
10**طریقه نصب**
- پشتیبانی از روش های نصب متعدد مانند رشته، فلنج، آویزان شدن در دیوار و غیره برای پاسخگویی به نیازهای سناریوهای مختلف.
11. ** مواد **
- سُند و پوسته بیشتر از مواد مقاوم در برابر خوردگی ساخته شده اند (مانند پلی پروپیلن، PVDF، فولاد ضد زنگ)مناسب برای محیط های پیچیده مانند صنعت شیمیایی و حفاظت از محیط زیست.
12**نطفه اندازه گیری**
- می تواند برای رسانه های مایع مانند آب پاک، فاضلاب، روغن و غیره استفاده شود. برخی از مدل ها از اندازه گیری پودر یا ذرات جامد پشتیبانی می کنند.
13** پارامترهای دیگر **
زمان پاسخ: معمولاً 1 ثانیه یا کمتر.
- ** قابلیت ضد تداخل **: طراحی بهبود یافته برای انطباق با محیط های الکترومغناطیسی پیچیده.
- ** رابط ارتباطی (اختیاری) **: برخی از مدل ها از پروتکل HART یا ارتباطات MODBUS پشتیبانی می کنند.
اگر مدل خاصی وجود داشته باشد، می توانید پارامترهای دقیق را تایید کنید!

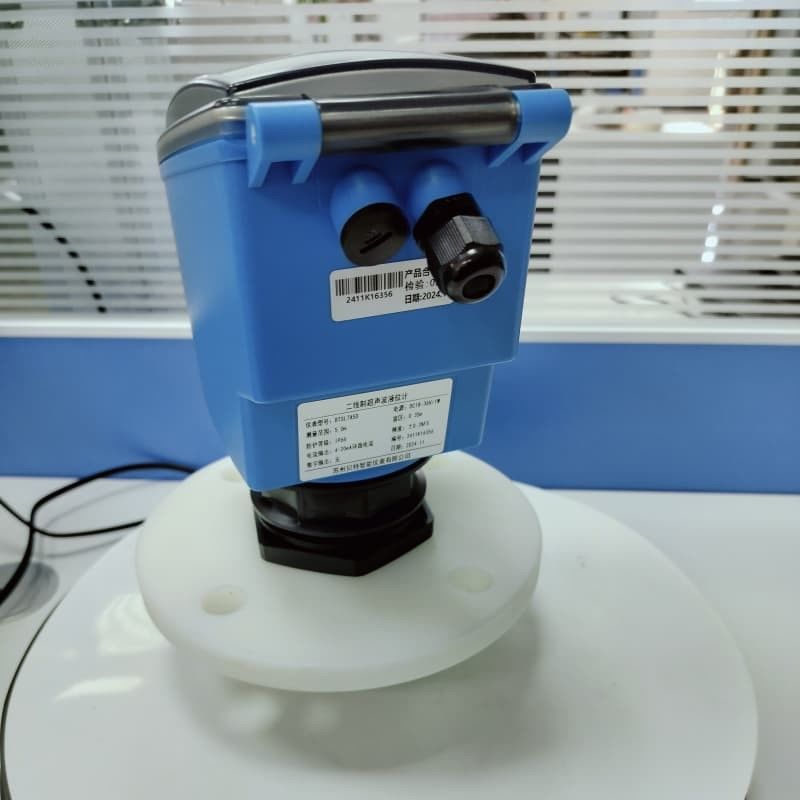

طراحی پیشرفته دو سیم برای اتوماسیون صنعتی با سنج سطح مایع فوق صوتی
سطح سنج فوق صوتی دو سیم یک ابزار برای اندازه گیری سطح مواد مایع یا جامد است. این معمولا در اتوماسیون صنعتی استفاده می شود،نظارت بر مواد و مدیریت محیط زیستاصول کار آن استفاده از تفاوت زمانی انتشار موج فوق صوتی در محیط برای تعیین سطح مایع است.دستگاه با فرستادن سیگنال های فوق صوتی و دریافت سیگنال های منعکس شده ارتفاع مایع یا ارتفاع تجمع مواد را محاسبه می کند.
توضیحات
سنج مایع فوق صوتی یک ابزار دیجیتالی سطح مایع است که توسط یک میکروپروسسر کنترل می شود. در اندازه گیری، نبض فوق صوتی توسط سنسور (تراانسدوسر) منتشر می شود.موج صوتی توسط سطح مایع منعکس می شود و توسط همان سنسور یا گیرنده فوق صوت دریافت می شوداین به یک سیگنال الکتریکی از طریق یک کریستال پیزو الکتریکی یا دستگاه مغناطیسی تبدیل می شود و توسط موج صوتی منتقل و دریافت می شود.زمان برای محاسبه فاصله از سنسور تا سطح مایع اندازه گیری شدهبه دلیل اندازه گیری بدون تماس، رسانه اندازه گیری تقریباً نامحدود است و می تواند به طور گسترده ای برای اندازه گیری ارتفاع مواد مختلف مایع و جامد استفاده شود.
مدار فرستنده چند نقطه ای با ولتاژ پایین چند پالس، مدار گیرنده چند نقطه ای با خنک کننده نویز دو برابر
این قابلیت اطمینان دستگاه را بهبود می بخشد، مشکل اندازه گیری نادرست سطوح مواد ناهموار را حل می کند و توانایی ضد تداخل را به شدت افزایش می دهد،اجازه می دهد تا آن را به طور پایدار در نزدیکی برج انتقال ایستگاه فرعی کار کند.
تنظیم قدرت اتوماتیک، کنترل افزایش، جبران دما.
تکنولوژی تشخیص Yingling و توابع نرم افزاری غنی برای محیط های پیچیده مختلف مناسب است.
تکنولوژی محاسبه شکل موج دقت اندازه گیری ابزار را بهبود می بخشد.
عملکرد خنثی کردن اکو تداخل، صحت داده های اندازه گیری را تضمین می کند.
تبدیل 16 بیتی D / A دقت و وضوح خروجی فعلی را بهبود می بخشد.
سنسور از مواد تترفلورو اتیلن ساخته شده است و می تواند در موقعیت های خوردگی مختلف استفاده شود.
فرم های خروجی متعدد: خروجی رله قابل برنامه ریزی، خروجی جریان 4-20mA با دقت بالا، خروجی ارتباطات دیجیتال Rs-485، بررسی سطح مایع فوق صوتی تقسیم شده.
مشخصات
پارامترهای اصلی یک سنج مایع فوق صوتی یکپارچه
| محدوده اندازه گیری | 0-3، 5، 8، 10، 15، 20، 30، 40، 50 |
| دقت | 0.25 درصد |
| نقطه کور | 0.15-0.7 متر |
| دمای کار | -20°C-+60°C |
| محدوده فشار | -1-16 کیلوگرم |
| منبع برق | 24VDC، 220VAC |
| خروجی | 4-20mA، Rs-485 |
| کنترل | رله دو طرفه |
| سطح حفاظت | IP68 |
| روش نمایش | صفحه نمایش LCD 12864 |
پارامترهای اصلی دستگاه سنجش سطح مایع ضد خوردگی
| محدوده اندازه گیری | 0-3, 5, 8, 10, 15, 20 متر, 30, 40, 50, 60, 70 متر |
| دقت | 0.25 درصد |
| نقطه کور | 0.15 تا 1.2 متر |
| دمای کار | فرستنده: 20°C-55°C سنسور: 25°C-80°C |
| محدوده فشار | -1-16 کیلوگرم |
| منبع برق | 24VDC، 220VAC |
| خروجی | 4-20mA، Rs-485 |
| کنترل | رله چهار طرفه |
| سطح حفاظت | IP68 |
| روش نمایش | صفحه نمایش LCD 12864 نقطه ای، محفظه سنسور مقاوم در برابر خوردگی ساخته شده از تترفلورو اتیلن |
شاخص های فنی
| محدوده اندازه گیری | 0.355 متر، 0.388 متر، 0.512 متر |
| نقطه کور | <0.3m،<0.5m |
| زاویه پرتاب | ۱۲° وضوح صفحه نمایش کوچک: ۱ میلی متر |
| دقت | ±0.3٪ × محدوده |
| نمایش | چهار رقم و هشت بخش: LED 0.5 اینچ |
| فرکانس کار | 20KHz ~ 43.0KHz (با توجه به مشخصات مدل متفاوت است) |
| تنظیمات سایت | کالیبراسیون از طریق دکمه سطح متر تکمیل می شود: کالیبراسیون کارخانه، می تواند در محل کالیبراسیون شود |
| سیگنال خروجی آنالوگ | بار 4×20mA>300Ω؛ 0×5V؛ 1×5V |
| خروجی دیجیتال | RS485 (حمایت از Modbus) خروجی سوئیچ NPN |
| ولتاژ کار | مصرف برق DC12V24V<1.5W |
| ابعاد | Φ83×145×M65 |
| مواد پوسته | PP |
| وزن | 272g ((5m) ؛ 410g ((12m) |
| روش نصب | رشته لوله مستقیم خارجی M65 × 1.5 |
| سطح حفاظت | IP65 |
| دما | -10°C~60°C |
اصل نصب
هنگامی که سطح مایع فوق صوت کار می کند، امواج صوتی پالس با فرکانس بالا توسط گیرنده (بررسی) منتشر می شوند و توسط سطح شیء اندازه گیری شده (سطح آب) منعکس می شوند.اکو بازتاب داده شده شکسته توسط همان گیرنده (بررسی) دریافت می شود و به یک سیگنال الکتریکی تبدیل می شود. زمان بین انتقال پالس و دریافت (زمان حرکت موج صوتی) متناسب با فاصله از پردازنده به سطح شی است.رابطه بین فاصله انتقال امواج صوتی S، سرعت صدا C و زمان انتقال T را می توان با این فرمول بیان کرد: S= CXT /2
در هنگام نصب یک سطح مایع فوق صوتی، مشکل منطقه کور از سطح مایع فوق صوتی باید در نظر گرفته شود. هنگامی که سطح مایع وارد منطقه کور شود،فرستنده فوق صوتي نمي تواند سطح مايع را اندازه گيردبنابراین، هنگام تعیین محدوده اندازه گیری مایع مایع فوق صوتی، باید یک حاشیه 50 سانتی متر باقی بماند.سنجه فرستنده باید بالاتر از حداکثر سطح مایع باشد.. موقعیت حدود 50 سانتی متر است. تنها به این ترتیب می توان نظارت دقیق سطح مایع و ایمنی مایع مایع فوق صوتی را تضمین کرد.
در استفاده واقعی، به دلیل ملاحظات ضعیف نصب، اندازه گیری سطح مایع در آب غوطه ور شد، که باعث شد اندازه گیری سطح مایع به طور کامل آسیب ببیند.
ویژگی های سطح سنج فوق صوتی SGM
قیمت پایین، اندازه کوچک و وزن سبک، می تواند برای اندازه گیری سطح بدون تماس مایعات و مواد جامد در صنایع غذایی، شیمیایی، نیمه هادی و سایر صنایع استفاده شود.و می تواند برای نظارت از راه دور سطح و کنترل پمپ استفاده شود.
توجه باید به نصب مکانیکی پرداخت شود: نصب باید عمودی به سطح شیء مورد اندازه گیری باشد، اجتناب از استفاده از آن برای اندازه گیری اشیاء فوم،و اجتناب از نصب در فاصله کمتر از فاصله منطقه کور از سطح شیء اندازه گیری شده (منطقه کور): هر محصول دارای یک استاندارد خواهد بود که با محصول شناخته می شود) ، باید در نظر گرفته شود که شعاع از مواد مسدود کننده اجتناب می کند و به دهان پرکننده و دیواره ظرف نمی رسد.هنگام تشخیص اجسام جامد بزرگجهت سنج باید برای کاهش اشتباهات اندازه گیری تنظیم شود.
کاتالوگ
| BTSL7100 | اندازه گیری سطح فوق صوتی | |||
| مدل | A | سیستم یک قطعه دو سیم | ||
| ب | سیستم سه سیم یکپارچه | |||
| C | سیستم یکپارچه چهار سیم | |||
| D | نوع چهار سیم تقسیم شده | |||
| E | نوع استاندارد چهار سیم تقسیم شده | |||
| نسبت محدوده | 4 | L=4m | ||
| 6 | L=6m | |||
| 8 | L=8m | |||
| 10 | L=10m | |||
| 12 | L=12m | |||
| 15 | L=15m | |||
| 20 | L=20m | |||
| 30 | L=30m | |||
| 40 | L=40m | |||
| عادت | L=.....m | |||
| ولتاژ | D | صفحه نمایش کریستال مایع LCD DC24V | ||
| E | صفحه نمایش لوله دیجیتال LED DC24V | |||
| A | صفحه نمایش کریستال مایع LCD AC220V | |||
| تمدید سنجه | **ملم | |||
بسته بندی و تحویل
سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به بازدید از ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
