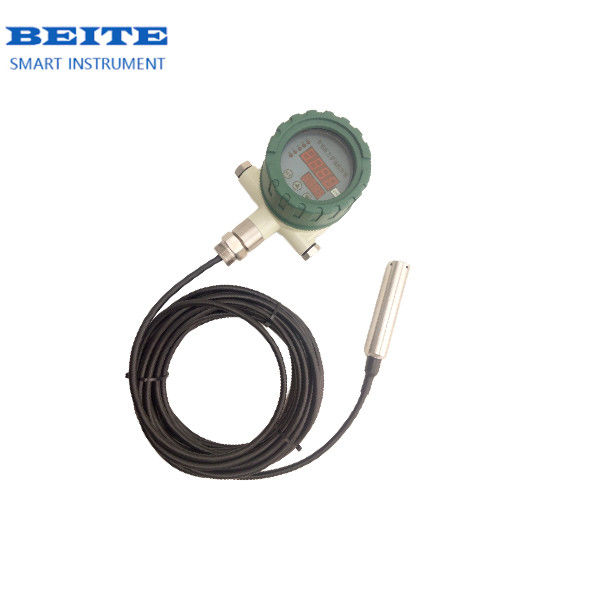

اندازه گیری سطح غوطه ور

اندازه گيري جريان ضد انفجار و ضد شعله
توضیحات
این سری از کنترل کننده های انتقال فشار / سطح مایع هوشمند محصولات اندازه گیری فشار و کنترل نمایشگر دیجیتال هوشمند هستند که اندازه گیری فشار، نمایشگر،خروجی و کنترل. این محصول دارای یک ساختار کاملا الکترونیکی است. انتهای جلو یک سنسور فشار پیزوریستیو پر از روغن با یک دیافراگم عایق را اتخاذ می کند. این توسط A / D با دقت بالا تبدیل می شود.که توسط یک میکرو پروسسور پردازش می شوداین کنترلگر فشار دیجیتال هوشمند انعطاف پذیر برای استفاده، ساده برای کار، آسان برای اشکال زدایی، امن و قابل اعتماد است.به طور گسترده ای در برق آبی استفاده می شود، آب شیر، نفت، صنایع شیمیایی، ماشین آلات، هیدرولیک و صنایع دیگر برای انجام اندازه گیری در محل، نمایش و کنترل فشار / سطح رسانه های مایع.

این ابزار برای ذخیره و استفاده در شرایطی مناسب است که دمای محیط -20 °C ~ 70 °C و رطوبت کمتر از 80٪ است.
هنگام اتصال ابزار به منبع تغذیه، برای کار به بخش 5.2 اتصال الکتریکی مراجعه کنید. تنها پس از تأیید اینکه کار درست است، قدرت می تواند برای کار روشن شود.
در هنگام جدا کردن ابزار، نیرویی را بر روی قاب ابزار اعمال نکنید.

مشخصات


​ابعاد

اتصال مکانیکی:

این می تواند به طور مستقیم بر روی لوله هیدرولیک از طریق مفصل لوله فشار نصب شود (M20 * 1.5) (مفاصل اندازه دیگر می تواند در هنگام سفارش مشخص شود).لرزش شدید یا شوک)، اتصال لوله های تحت فشار می تواند به صورت مکانیکی از طریق میکرو لوله ها جدا شود. محصولات سطح مایع بر اساس فلنج ثابت می شوند.

توجه: هنگامی که محدوده اندازه گیری کمتر از 100KPa باشد، آن را عمودی نصب کنید.

اتصال الکتریکی:

برای جلوگیری از تأثیر تداخل الکترومغناطیسی باید به موارد زیر توجه شود:

● اتصال خط باید تا حد ممکن کوتاه باشد و باید از سیم های محافظ استفاده شود

● سعی کنید از نزدیکی مستقیم به دستگاه های کاربر یا سیم کشی دستگاه های الکتریکی و الکترونیکی که ممکن است باعث تداخل شوند، اجتناب کنید.

● اگر با لوله میکرو نصب شده باشد، پوسته باید به طور جداگانه به زمین متصل شود

1. تنظیم تابع

خروجی: چهار خروجی سوئیچینگ وجود دارد. خروجی مربوطه هنگامی که به مقدار گرفتن نقطه سوئیچینگ برسد سوئیچ می شود و هنگامی که فشار پایین تر از مقدار آزاد شود، دوباره سوئیچ می شود.

نقطه سوئیچ را تنظیم کنید

AL1H این مقدار مقدار کشش سوئیچ 1 است.

AL1F این مقدار مقدار آزاد شدن سوئیچ 1 است.

AL2H این مقدار مقدار کشش سوئیچ 2 است.

AL2F این مقدار مقدار آزاد شدن سوئیچ 2 است.

AL3H این مقدار مقدار کشش سوئیچ 1 است.

AL3F این مقدار مقدار آزاد شدن سوئیچ 1 است.

AL4H این مقدار مقدار کشش سوئیچ 2 است.

AL4F این مقدار مقدار آزاد شدن سوئیچ 2 است.

این ارزش ارزش پایه است.

FILT این مقدار مقدار فیلتر نمایش است.

END ذخیره و خروج

مقدار نمایش = مقدار پایه + مقدار اندازه گیری شده، بنابراین پس از تنظیم مقدار پایه، مقدار کنترل بر اساس مقدار نمایش تنظیم می شود.

توجه: نقطه سوئیچ توسط پیکربندی مقدار جمع آوری و مقدار آزاد شدن تعیین می شود. هنگامی که مقدار جمع آوری بیشتر از مقدار آزاد شدن باشد،این خروجی بالاترین حد هشدار (عملکرد به طور معمول باز) است.. هنگامی که مقدار جمع آوری کمتر از مقدار انتشار است، این خروجی آژیر پایین تر (معمولا تابع بسته) است.تفاوت بین ارزش و ارزش آزاد شدن هیسترز نقطه سوئیچ است.

مثال: برای تنظیم نقطه سوئیچ 1 به عنوان خروجی آلارم حد بالا (عملکرد به طور معمول باز) در 4Mpa

مکیدن و قطع کردن زمانی که کمتر از 3.95Mpa باشد؛ نقطه سوئیچ 2 خروجی آلارم محدوده پایین (عملکرد به طور معمول بسته) مکیدن در 10Mpa، مکیدن و اتصال کمتر از 9.95Mpa:منو رو وارد کن: تنظیمات

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

●کليد SET را فشار دهيد

● نشان دادن قفل (پرسش رمز عبور)

● کلید ▲ یا ▼ را فشار دهید تا رمز عبور را وارد کنید.

● برای تایید کلید SET فشار دهید

● برای حرکت به بالا یا پایین به منوی (AL1H، AL1F، AL2H، AL2F، END) فشار دهید.

● برای ورود به منوی انتخاب شده کلید "SET" را فشار دهید.

● برای تغییر تنظیمات کلید ▲ یا ▼ را فشار دهید

● برای تایید کلید "SET" را فشار دهید. در صورت لزوم، از کلید ▲ یا ▼ برای انتخاب سایر منوها برای تغییر استفاده کنید.

●بعد از اتمام اصلاح، منوی "END" را انتخاب کنید و کلید "SET" را برای تایید ذخیره و خروج فشار دهید.

●اگر هیچ کلید برای 30 ثانیه فشار داده نشود، به طور خودکار از حالت تنظیم خارج می شود، اما داده های تغییر یافته ذخیره نمی شوند.

دستورالعمل استفاده

1ابزار مناسب برای ذخیره و استفاده در جایی است که دمای محیط -20 °C ~ 70 °C است و رطوبت کمتر از 80٪ است.

2هنگام اتصال ابزار به منبع برق، لطفاً به بخش 5.2 اتصال الکتریکی برای کار مراجعه کنید.تنها پس از تأیید اینکه کار درست است می توان قدرت را برای کار روشن کرد.

3. هنگام جدا کردن ابزار، نیرویی بر روی قاب ابزار اعمال نکنید.

2گارانتی

تا زمانی که کاربر از قوانین استفاده و حفاظت پیروی کند، ابزار برای یک سال از تاریخ حمل تضمین می شود. تعمیرات پس از یک سال توسط شرکت ما انجام می شود.شرکت ما از نامه ها استقبال می کنه، تماس ها و پیشنهادات کاربران در هر زمان.

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
