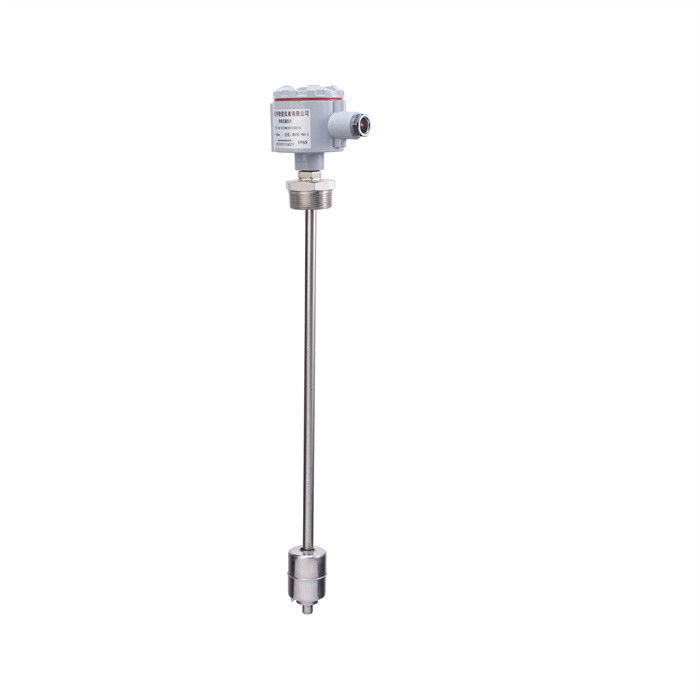

اندازه گیری سطح شناور مغناطیسی

توضیحات

تغییرات در جهت مغناطیس در مواد آهن مغناطیسی باعث تغییر در فاصله شبکه از رسانه، در نتیجه تغییر طول و حجم مواد آهن مغناطیسی،یعنی: مقناطیس محکمی، همچنین به عنوان اثر Wiedemann شناخته می شود، و اثر معکوس آن به نام اثر Villari نامیده می شود. سنسور مقناطیس محکمی بدون تماس است، کاهش فرسایش.اين مزاياي وضوح بالا رو داره، دقت بالا، ثبات بالا، قابلیت اطمینان بالا، زمان پاسخ سریع و عمر طولانی است. سنسور نیازی به کالیبراسیون مجدد یا نگهداری منظم ندارد.

اصل کار

اصل سنسور مغناطیس محکمی این است که یک سیگنال پالس کشش را هنگامی که دو میدان مغناطیسی مختلف متقاطع می شوند تولید کند.و سپس مدت زمان مورد نیاز برای تشخیص این سیگنال را محاسبه کنیدیکی از این دو میدان مغناطیسی از آهنربا دائمی در حلقه مغناطیسی می آید،و یکی دیگر از پالس تحریک تولید شده توسط اجزای الکترونیکی در محفظه الکترونیک حسگر استپالس تحرک با سرعت صدا در امتداد سیم هدایت موج ساخته شده از ماده مغناطیسی در داخل سنسور حرکت می کند.در هنگام تقاطع با میدان مغناطیسی دائمی در حلقه مغناطیسی، ارتعاش مکانیکی تولید شده توسط سیم هدایت موج به دلیل پدیده مغناطیسی ایجاد می کند.پالس فشار به سرعت توسط مدارهای حسگر در اتاق الکترونیک تشخیص داده می شودبا ضرب زمان کل از لحظه ای که پالس تحریک ایجاد می شود تا تشخیص پالس کشش با سرعت ثابت صدا،ما می توانیم به طور دقیق محاسبه تغییر موقعیت آهنربااین فرآیند مداوم است، بنابراین هر زمان که موقعیت حلقه مغناطیسی تغییر می کند، موقعیت جدید به سرعت اندازه گیری می شود. از آنجا که سیگنال خروجی یک ارزش نسبی واقعی است،به جای یک سیگنال متناسب که نیاز به تقویت مجدد دارد، هیچ حرکت سیگنال یا تغییر در ارزش وجود ندارد و نیازی به کالیبراسیون مجدد منظم مانند سایر سنسورها نیست.

مشخصات

★ محدوده اندازه گیری (ملی متر) 80-5000 میلی متر

★ ولتاژ منبع برق: +11VDC~+24VDC

★ شکل خروجی/ ولتاژ کاری

سیگنال آنالوگ: 4 ~ 20mADC، 0 ~ 5VDC، 1 ~ 5VDC، 0 ~ 10VDC (+ 15VDC ~ + 36VDC)

سیگنال دیجیتال: RS485

★ ظرفیت بارگذاری: خروجی سیگنال ولتاژ با حداکثر بار 2mA

سیگنال خروجی جریان با حداکثر بار 3KΩ

★ خطا غیر خطی ± 0.05٪ FS؛ حداکثر خطا کمتر از 200mm 100 μm است.

★ خطای تکرار پذیری بهتر از 0.002%FS

★ وضوح بهتر از 0.002%FS

★ هیسترز بهتر از 0.002%FS

★ دمای کار 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ مواد چوب اندازه گیری 0Cr18Ni9 (304) 316 فولاد ضد زنگ (تخصیص ویژه)

★ مواد شیل جعبه الکترونیکی آلومینیوم ریخته شده (1Cr18Ni9Ti اختیاری)

★ روش پیشرو کابل محافظ PVC (طول پیش فرض: 2.8m، همچنین می تواند با توجه به نیازهای کاربر ارائه شود)

بلوک پایانی پلگ هواپیمایی (برای محصولات ضد شعله مناسب نیست)

★ درجه حفاظت از پوسته IP68

چیزهایی که باید قبل از نصب توجه داشته باشید
تمام دستورالعمل های نصب را با دقت بخوانید تا از افزایش دمای محیط نصب، شوک، ارتعاش، فشار و اندازه سنسور جلوگیری شود.چوب اندازه گیری را خم نکنید· اجزای الکترونیکی سنسور را به ضربه ای بزرگ مبتلا نکنید؛ اجزای الکترونیکی سنسور ضد پاش است اما غوطه ور نیست.اجازه ندهید مایعات به بالای پایه بخش الکترونیک برسند. کاربر مسئول محیط استفاده، ضد خوردگی، ضد انفجار و انتخاب عملکرد محصول است. سنسورها بدون الزامات خاص نمی توانند در موارد قابل احتراق، انفجاری،خورنده، بخار و شرایط مایع که واکنش های شیمیایی یا آسیب های دیگر به سنسور دارند؛ پس از نصب ، انبار الکترونیکی باید محافظت شود.

روش نصب
روش نصب داخلی:

1. سنسور را به سوراخ نصب M18 × 1.5 پیچ کنید و به پردازش سطح مهر و موم حلقه "O" همانطور که در شکل نشان داده شده توجه کنید.

2بر اساس موقعیت حلقه مغناطیسی، چهار سوراخ رشته ای را بر روی پیستون خانگی سوراخ کنید و حلقه مغناطیسی را با پیچ های سوکت شش گوشه ای M4 × 10 ثابت کنید.سر پیچ به سمت بخش الکترونیکی سنسور است• حلقه مغناطیسی باید تا حد ممکن با میله اندازه گیری متمرکز باشد، اما کنجکاوی حلقه مغناطیسی بر دقت اندازه گیری تأثیر نمی گذارد.توصیه می شود که یک پوشه راهنمای PTFE بین حلقه مغناطیسی و پیستون اضافه شود..

۳- اگر پیستون از ماده ای هدایت کننده مغناطیسی ساخته شده باشد، باید بین حلقه مغناطیسی و پیستون، یک جاروبرقی هدایت کننده غیر مغناطیسی نصب شود.

روش نصب خارجی:

برای سنسورهای با محدوده اندازه گیری کمتر از 1000mm استفاده از لوازم جانبی نصب FW-1 توصیه می شود. برای سنسورهای با محدوده اندازه گیری بیشتر از 1000mm،استفاده از یک براکت چوب اندازه گیری برای نصب.

1. سنسور را با براکت سنسور کلیمپ کنید و براکت را با یک مغز قفل به نخ های سنسور متصل کنید.

2. حلقه مغناطیسی را روی براکت حلقه مغناطیسی با پیچ های سوکت شش گوشه ای M3 × 12 ثابت کنید.سر پیچ باید به سمت بخش الکترونیکی باشد.؛ حلقه مغناطیسی باید تا حد ممکن با میله اندازه گیری متمرکز باشد و تماس نداشته باشد.اما حلقه مغناطیسی باید کمی از مرکز حلقه تاثیر نخواهد گذاشت عملکرد سنسور.

نوار تثبیت را محکم در اطراف انتهای میله اندازه گیری ببندید و آن را با دو پیچ M3 × 8 و دو مغز M3 ثابت کنید.
توجه: لوازم جانبی نصب FW-1 فقط یک لاک ثابت را فراهم می کند که باید در عرض 50 میلی متر از انتهای میله اندازه گیری ثابت شود.لوازم جانبی نصب براکت میله اندازه گیری دارای سه لیتر ثابت است.روش نصب این است: یک تخته ثابت حدود 25 میلی متر از انتهای آن ثابت می شود. در داخل، دو تخته دیگر به طور مساوی بر روی میله اندازه گیری توزیع می شوند.سپس تمام سنسور در ابتدا نصب شده با پیچ های خانگی مطابق با الزامات نصب نصب.

اصلاح
سنسور در کارخانه به صفر و مقیاس کامل کالیبراسیون شده است. به دلیل ثبات طولانی مدت سنسور، هیچ تعدیلی در طول کل چرخه عمر مورد نیاز نیست. بنابراین،برای بهبود قابلیت اطمینان، سنسور دارای یک پورت برای تنظیم نیست. لطفا برای اندازه گیری از یک ابزار ثانویه با پارامتر کالیبر شده استفاده کنید. اگر کاربر نیاز به تنظیم مجدد نقطه صفر و مقیاس کامل داشته باشد،لطفا با شرکت ما تماس بگیرید.

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
