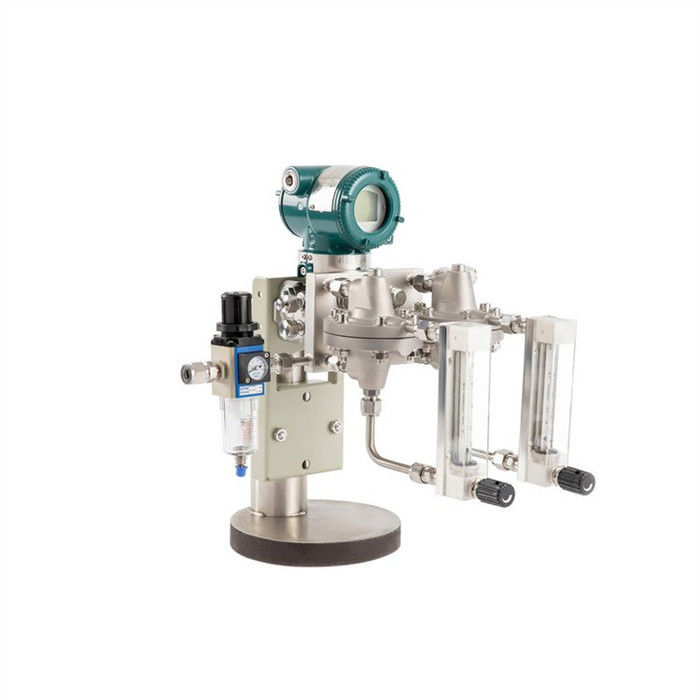

دستگاه پاکسازی جریان اندازه گیری جریان جریان ثابت خروجی

استفاده از محصول

علاوه بر توانایی اندازه گیری سطح مایعات تمیز، سطح متر حباب (مقدار سطح هوا) برای مایعات خوردنی خوردنی مناسب تر است، مایعات با لزگی بالا،مایعات که مستعد بلوری شدن هستنداندازه گیری سطح مایع و برخی از سطوح مواد بستر مایع شده و سطوح مواد واکنش پلیمریزاسیون.به خصوص برای فیبر شیمیایی مناسب است، صنعت شیمیایی و صنایع دیگر.

 اصل

اصل اندازه گیری سطح مایع تنفسی این است: یک لوله تنفسی را در یک ظروف باز وارد کنید و هوا یا گاز بی اثر (مانند نیتروژن) به عنوان منبع گاز از طریق یک فیلتر فیلتر شود. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletسپس هوا پاک به مایع که باید از طریق جریان سنج شناور، شیر جریان ثابت و لوله تنفس هوا اندازه گیری شود، تنفس می شود.و سرعت جریان توسط شیر تنظیم جریان روی جریان سنج شناور تنظیم می شود. جریان ثابت گاز از پورت پایین لوله تنفس وارد مایع خارج می شود، حباب می شود و از طریق مایع به جو خارج می شود.هنگامی که وجود دارد حباب های ردیابی (تقریبا 25 ~ 160L / H) تخلیه از انتهای پایین لوله انفجار (به دلیل مقدار ردیابی حباب ها و سرعت جریان گاز پایین، از دست دادن هوا در طول مسیر در لوله تنفس می تواند نادیده گرفته شود، به طوری که فشار هوا در لوله تنفس تقریبا همان است که سطح مایع فشار استاتیک برابر است)بنابراین ارزش فشار نشان داده شده توسط فرستنده فشار فرقی منعکس کننده سطح مایع است.

  ویژگی ها

سیستم اندازه گیری سطح مایع که از یک دستگاه دمک هوا تشکیل شده است، دارای قطعات متحرک نیست. به جز لوله دمک هوا، سایر عناصر اندازه گیری با محیط اندازه گیری در تماس نیستند.

نصب یک متر، نصب پانل، ساختار یک کانال، دو کانال یا چند کانال اختیاری.

ساختار جمع و جور و محکم است و اجزای اصلی مورد نیاز برای اندازه گیری می تواند در یک پانل برای نصب و نگهداری آسان ادغام شود.

ساختار مکانیکی کامل، مهر و موم خوب، نرخ شکست کم و نگهداری کم.

مراحل عیب یابی دستگاه اندازه گیری سطح مایع

(1) پس از نصب در محل دستگاه تنفس هوا، فرستنده فشار فرقی (ضغط) و لوله تنفس هوا تکمیل می شود،ضخامت هوا کل سیستم بستن هوا باید تضمین شود.نشت در سیستم بستن هوا باعث خطا های بزرگ در نتایج اندازه گیری می شود.

(2) کاربر ابتدا منبع تغذیه فرستنده فشار (دست) دیفرانسیل را روشن می کند و مشاهده می کند که آیا مقدار نشان دهنده فرستنده فشار (دست) دیفرانسیل صفر است.اگه صفر نباشه، نقطه صفر فرستنده فشار فرقی (ضغط) را تنظیم کنید.

(3) باز کردن دریچه های ورود و خروج منبع هوا بر روی پانل دستگاه بستن هوا. با پایان لوله بستن هوا باز به جو،فشار خروجی دریچه کاهش فشار را به 0 تنظیم کنید.2-0.4 MPa و سرعت جریان هوا به 30 L/H. تفاوت را مشاهده کنید. بررسی کنید که آیا مقدار شاخص فرستنده فشار صفر است.

(4) لوله را در محیط مورد اندازه گیری قرار دهید. هنگامی که حباب ها به طور مداوم و پایدار از انتهای لوله منفجر می شوند،مشاهده کنید که آیا رابطه مربوط بین مقدار نشان دهنده فشار فرقی (ضغط) فرستنده و سطح مایع سازگار است و آیا خروجی پایدار استبررسی کنید که آیا حجم گاز مناسب است و آیا رابطه مربوطه بین نشانگر فشار فرقی (ضغط) فرستنده و تغییر سطح مایع طبیعی است.قابل استفاده است..

تنظیم پارامتر اندازه گیری سطح مایع با دمای هوا

(1) فشار منبع هوا: 0.4-0.8 MPa

(2) فشار خروجی دریچه کاهش فشار: 0.2-0.4 MPa

(3) سرعت گردش هوای توصیه شده: 20 ~ 160 L / H (سرعت جریان مناسب را با توجه به شرایط کار در محل انتخاب کنید)

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
