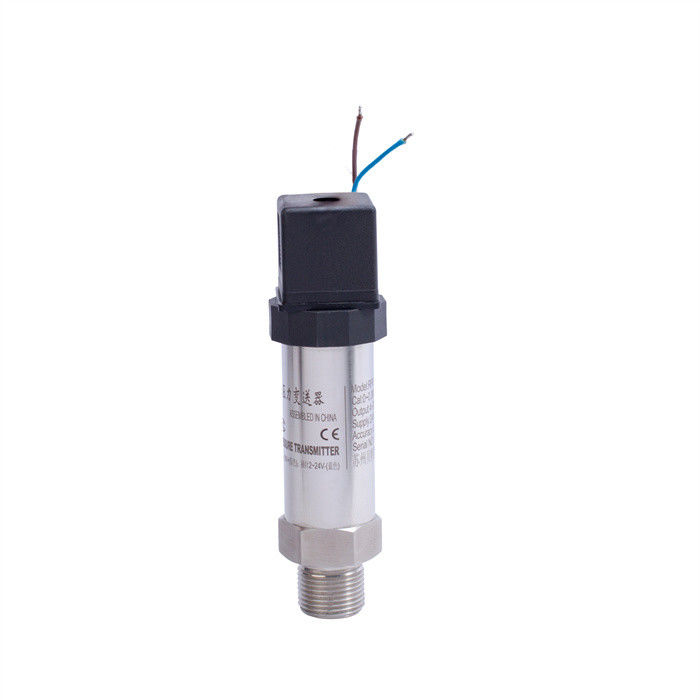

دستگاه فشار فشرده ترانسمیتر

ماژول صفحه مدار
ماژول صفحه مدار فرستنده یک صفحه مدار است که از یک مدار یکپارچه و تکنولوژی بسته بندی سطح خاص استفاده می کند.صفحه مدار سیگنال را از سنسور دریافت می کند و آن را اصلاح و خطی می کندبخش خروجی ماژول صفحه مدار سیگنال دیجیتال را به یک سیگنال خروجی آنالوگ تبدیل می کند.و فرستنده HART می تواند با هارت دستی اپراتور یا بالاتر نرم افزار کامپیوتر ارتباط برقرار.
1.2.1 تبدیل A/D
مدار تبدیل A/D از یک مدار یکپارچه 16 بیتی با قدرت کم برای تبدیل خروجی جریان آنالوگ توسط دمودولار به یک جریان دیجیتال استفاده می کند،که به میکروپروسسر به عنوان یک سیگنال ورودی ارائه می شود.
1.2.2 میکرو پروسسور
میکروپروسسر فرستنده کنترل تبدیل A / D و D / A را انجام می دهد و همچنین می تواند خود تشخیص را انجام دهد و ارتباطات دیجیتال را تحقق بخشد.یک مقدار فشار دیجیتال توسط یک میکروپروسسر پردازش می شود و به عنوان یک عدد ذخیره می شود تا تصحیح دقیق و تبدیل واحدهای مهندسی را تضمین کندعلاوه بر این، میکروپروسسر همچنین می تواند خطی سازی سنسور، نسبت محدوده، زمان خنک کننده و سایر توابع را تکمیل کند.
1.2حافظه EEPROM
EEPROM تمام پارامترهای پیکربندی، مشخصه سازی و تنظیم دقیق دیجیتال را ذخیره می کند، حافظه غیر قابل تغییر است، بنابراین حتی اگر برق قطع شود،اطلاعات ذخیره شده هنوز هم می توانند سالم باشند تا در هر زمان ارتباطی هوشمندانه داشته باشند..
1.2.4 تبدیل D/A
تبدیل D / A سیگنال دیجیتال اصلاح شده ارسال شده توسط میکروپروسسر را به یک سیگنال آنالوگ 4-20mA تبدیل می کند و آن را به حلقه می فرستد.
1.2.5 ارتباطات دیجیتال
فرستنده با استفاده از یک مخابراتی یا از طریق هر سیستم میزبان که از پروتکل ارتباطات HART پشتیبانی می کند برای تکمیل ارتباط آزمایش و تنظیم می شود.پروتکل HART از استاندارد صنعت BELL202 استفاده می کند، با سیگنال دیجیتال 1200 هرتز یا 2200 هرتز بر روی سیگنال 4 ~ 20mA قرار داده شده است تا ارتباط را به دست آورد، ارتباط، سیگنال فرکانس در فرآیند 4 ~ 20mA هیچ تداخل ایجاد نمی کند.

پارامتر عملکردی
محیط استفاده: مایع، گاز و بخار.
محدوده اندازه گیری: گواهینامه و برچسب محصول را ببینید.
سیگنال خروجی: دو سیم 4 ~ 20Ma DC یا شماره HART بر روی 4 ~ 20Ma DC
سیگنال کلمه ای، توسط کاربر انتخاب آزاد خروجی خطی یا خروجی ریشه (فشار دیفرانسیل).
منبع برق: منبع برق 12 ~ 45VDC است و منبع برق عمومی 24VDC است.
بار: حداکثر مقاومت بار RL صفحه مدار: RL = (Vs-12V) / 0.023A،
در فرمول، RL: حداکثر مقاومت بار Ω، حداکثر RL 600Ω در طول ارتباطات است؛ Vs: منبع برق
ولتاژ V

محدوده و موقعیت صفر: فرستنده می تواند با دکمه در محل تنظیم شود یا با اتخاذ HART
ارتباط دهنده از راه دور تنظیم میشه
انتقال مثبت و منفی: فرستنده فشار دیفرانسیل: حداکثر انتقال مثبت حد بالایی محدوده اندازه گیری است (URL)
همان چیزی که در زیر است) تفاوت از محدوده اندازه گیری؛ حداکثر مهاجرت منفی URL است.
مقدار انتقال مثبت تفاوت بین URL و محدوده اندازه گیری شده است.
فرستنده فشار مطلق: حداکثر انتقال مثبت تفاوت بین URL و محدوده اندازه گیری است؛ بدون بار
مهاجرت کن.
آژیر خطا: برنامه خود تشخیصی یک خطا با خروجی آنالوگ بالاتر از 22mA یا کمتر را تشخیص می دهد
در آلارم 3.9mA، علامت بالا و پایین آلارم می تواند توسط سوئیچ قطعات الکترونیکی انتخاب شود.
حفاظت از نوشتن حالت فرستنده: برای جلوگیری از پیکربندی فرستنده یک سوئیچ بر روی یک قطعه الکترونیکی را تغییر دهید
تغییر.
محدوده دما: مدار الکترونیک: -30 ~ +85°C

عنصر حساس (پر شده با روغن سیلیکون): -40 ~ + 104°C (پر شده با روغن بی اثر): -184 ~ + 71°C
دمای ذخیره سازی: -30 ~ +85°C
زمان شروع: حداکثر خنک کننده < 2s
جذب حجم: < 0.16 cm3
خنک کننده: خنک کننده الکتریکی 0 ~ 16s است، می تواند در فواصل 0.1s تنظیم شود، عنصر حساس (شارژ
روغن سیلیکون) زمان طبیعی 0.2s، زمان خنک کننده کد محدوده 3 0.4s است.

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: زمینه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی توربین مایکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
