دستگاه اندازه گیری سطح مایع 4-20mA

اندازه گیری سطح مایع UZ-AY با انتقال از راه دور

همانطور که در شکل نشان داده شده است، اندازه گیری سطح مایع عمدتا از پنج بخش تشکیل شده است: بدن اصلی، شناور مغناطیسی، سنسور، فرستنده و نمایش.اصل کار آن این است که شناور مغناطیسی در بدن اصلی به طور همزمان جذب سوئیچ چوبی در موقعیت مربوطه در سنسور به عنوان سطح مایع بالا و پایین می آید، به طوری که مقاومت کل (یا ولتاژ) در سنسور مطابق با آن تغییر می کند و سپس مقاومت (یا ولتاژ) به 4-20mA تبدیل می شود.خروجی سیگنال جریان ثابت استاندارد از طریق فرستنده, and then the WXDZ series digital liquid level controller specially produced by our factory displays the liquid level and sets the upper and lower limit alarms to achieve position control or adjustment of the liquid levelعلاوه بر این، همچنین می تواند با نمایشگر دیجیتال ستون نور نوع WXDZ تولید شده توسط کارخانه ما مطابقت داشته باشد و نمایشگاه بصری تر است.یا می تواند با هر صفحه نمایش یا تنظیم کننده دیگری که می تواند 4-20mA را بپذیرد مطابقت داشته باشدورودی سیگنال DC برای دستیابی به نمایش از راه دور، کنترل موقعیت، تنظیم متناوب یا مداوم PID سطح مایع.
پارامترهای اساسی
محدوده اندازه گیری: (200-6000) میلی متر، نوع خاص گسترش یافته می تواند در بخش های مختلف تولید شود.
دقت: 10 میلی متر
دمای متوسط: ≤450°C
فشار کاری: ≤32MPa
تراکم متوسط: ≥0.45g/cm3
واسکوزیت متوسط: ≤0.4Pa·S
سیگنال خروجی: (4×20) mA·DC
منبع برق: 24V·DC±5٪
رابط الکتریکی: M20 × 1.5 نخ داخلی
سطح ضد انفجار: نوع ExiaIICT1T6 با امنیت ذاتی
سطح حفاظت: IP65


بیدار شدن اصل

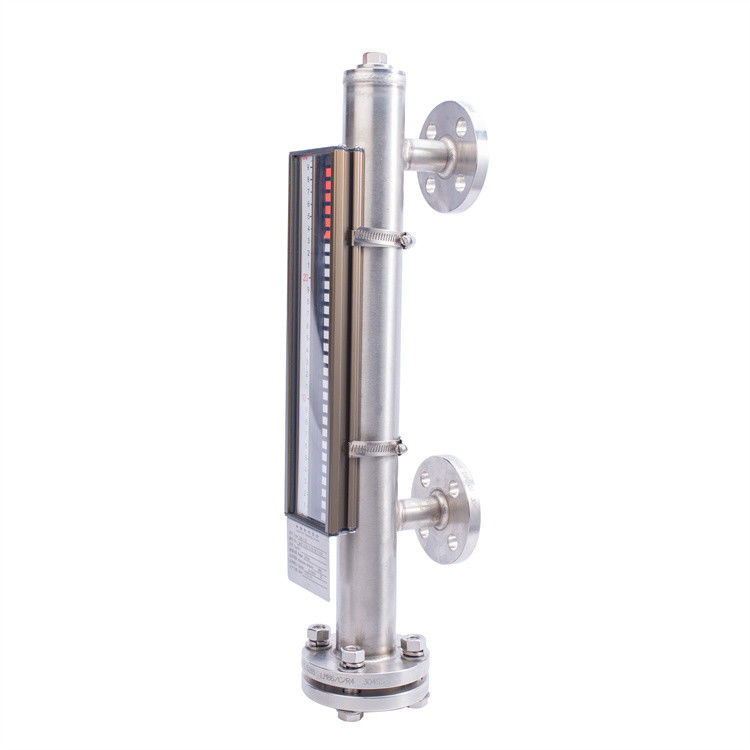

UHZ/C سری قطب فلپ مغناطیسی مایع سطح متر بر اساس اصل شناور و اتصال مغناطیسی است. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). 180°C چرخش و نمایش سفید) برای دستیابی به هدف اندازه گیری و نشان دادن موقعیت سطح مایع اندازه گیری شده است. توضیح خاص این است:UHZ / C سری ستون فلپ مغناطیسی مایع سطح متر دارای یک حفره است که گنجایش شناور، که ما آن را لوله اصلی یا پوسته می نامیم. آن را به شکل یک اتصال با مخزن از طریق فلنج ها یا رابط های دیگر؛ به این ترتیب،داخل حفره سطح مایع در همان ارتفاع با سطح مایع در ظرف است، بنابراین شناور در حفره با افزایش و کاهش سطح مایع در ظرف بالا و پایین خواهد رفت؛ ما نمی توانیم سطح مایع را در این زمان ببینیم، بنابراین ما یک شناور را خارج از حفره نصب کردیم.نمایش ستون فلپ، چون وقتی شناور را ساختیم، ما یک فولاد مغناطیسی را در اتصال شناور نصب کردیم که به مایع و قسمت شناور می افتد.مغناطیس آن از طریق پوسته به ستون فلپ منتقل می شود- نمایشگر، ستون فلپ مغناطیسی را فشار دهید تا 180 ° را تغییر دهد؛ از آنجا که ستون فلپ مغناطیسی یک سیلندر متشکل از دو نیمه سیلندر، قرمز و سفید است،رنگ خارج از صفحه نمایش به سمت ستون فلپ پس از 180 ° ( قرمز زیر سطح مایع) تغییر خواهد کردهر ستون فلپ مغناطیسی دارای یک ساختار دو رنگی متماثل محوری است.فاصله بین دو ستون فلپ مغناطیسی 10mm یا 20mm استرنگ سفید و قرمز برای نشان دادن قسمت گازی و قسمت مایع استفاده می شود.شما همچنین می توانید قسمت پایین سفید را برای نشان دادن قسمت مایع و قسمت بالا قرمز را برای نشان دادن گاز انتخاب کنید. قسمت. تقاطع قرمز و سفید مرز بین فاز مایع و فاز گازی است.این سطح سنج مایع همچنین می تواند برای اندازه گیری رابط بین دو رسانه با چگالی های مختلف استفاده شود.
UHZ / C سری ستون فلپ مغناطیسی کنترل سطح مایع متر مبتنی بر سطح مایع فلپ صفحه مغناطیسی است و یک سوئیچ مغناطیسی اضافه می کند. در حالی که نظارت بر سطح مایع،سیگنال سوئیچ مغناطیسی می تواند برای کنترل یا هشدار سطح مایع استفاده شوداز راه دور نوع انتقال شامل یک سنسور انتقال 4 ~ 20mA بر اساس اندازه گیری سطح مایع ستون فلپ مغناطیسی است.تغییرات در سطح مایع از طریق سنسور انتقال به اتاق کنترل منتقل می شود.، کابل ها و ابزارها برای دستیابی به کنترل از راه دور.

مشخصات

ویژگی های محصول سنج مایع قطب فلپ مغناطیسی UHZ/C
بخش های مرطوب شده از UHZ/C سری قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطبکار مستقر و قابل اعتماد است. این محصول مطابق با HG / T2742-95 ، فلنج مطابق با استاندارد HG / 20592-97 است. ویژگی های محصول بسیار مهم است:
1طراحی ساده، جمع و جور، محکم و قابل اعتماد است، طول عمر طولانی دارد، بدون نگهداری است و می تواند برای سال های زیادی در فضای باز نصب و استفاده شود.
2لوله اندازه گیری کاملا از قسمت نمایش سطح مایع، فرستنده سطح مایع و سوئیچ هشدار از نظر فشار و مقاومت گاز جدا شده است.
3محدوده فشار کار گسترده، مقاومت فشار ≤16MPa؛
4طیف گسترده ای از دماهای عملیاتی، نوع عادی ≤350°C،
نوع انتقال از راه دور ≤80°C، نوع ضد خوردگی ≤120°C
5به طور گسترده ای برای اندازه گیری سطح مایعات بسیار خوردنی، قابل اشتعال، انفجاری، سمی و سایر مایعات استفاده می شود.
6. هر مدل می تواند با یک یا چند کلید هشدار نگه داشتن ON / OFF برای تحقق آلارم خودکار از سطوح مایع بالا و پایین مجهز باشد.
7هر مدل می تواند با یک سنسور سطح مایع 4-20mA اختیاری برای دستیابی به اندازه گیری و کنترل از راه دور مجهز باشد.
محصولات UHZ/C سری قطب فلپ مغناطیسی سطح مایع برای
UHZ / C سری مقناطیسی flip ستون سطح سنج می تواند به طور گسترده ای در مختلف مخازن ذخیره مایع، مخازن ذخیره، استخر های ذخیره مایع، مخازن واکنش، مخازن تخمیر، و غیره در نفت، شیمیایی،میدان های نفتیمحصولات نفتی، گاز مایع، آمونیاک مایع، مایعات قوی اسید و قلیایی، بطری های دیزل نیروگاه، دستگاه های خنک کننده، مخازن تخلیه، مخازن آب بازگشتبخاری با فشار بالا و پایین، تهویه کننده ها، تبخیر کننده ها و سایر ظروف تحت فشار با پوشش 321، 304، 321+ (F46، F4، PTFE) ، 316، 316L، PVC، سطح مایع متوسطه مایع سازگار با PP،سطح مایع و دو رابط رسانه مختلف اندازه گیری و نمایشانواع مختلفی از فرم های نصب برای کاربران برای انتخاب برای انطباق با الزامات مناسبت ها و محیط های مختلف وجود دارد.به طور ذاتی امن و ضد انفجار، می تواند نیازهای موارد مختلف استفاده را برآورده کند.
اندازه گیری سطح مایع با ستون فلپ مغناطیسی سری UHZ/C گزینه های عملکرد اضافی
برای پاسخگویی به نیازهای مناسبت ها و محیط های مختلف، گزینه های زیر را می توان اضافه کرد:
1. هر مدل می تواند با یک سوئیچ آلارم غیرفعال خود نگهدارنده ON / OFF برای تحقق کنترل خودکار یا آلارم سطوح مایع بالا و پایین مجهز باشد.
2هر مدل می تواند با یک سنسور سطح مایع 4-20mA اختیاری برای دستیابی به اندازه گیری و کنترل از راه دور مجهز باشد.
3دریچه تخلیه در پایین اندازه گیری سطح مایع تخلیه را در طول استفاده آسان می کند.

​

بسته بندی و تحویل


سوالات عمومی
1سوال: برای انتخاب مدل مناسب چه اطلاعاتی باید ارائه شود؟
ج: حوزه کاربرد، فشار اسمی، دمای متوسط و متوسط، منبع برق، خروجی،
محدوده جریان، دقت، اتصال و سایر پارامترها.
2س: آیا شما یک شرکت تجاری یا یک تولید کننده هستید؟
A: ما یک تولید کننده تایید شده ISO متخصص در ابزار اندازه گیری سطح و جریان هستیم.
خدمات OEM و ODM در دسترس هستند. به ما در چین خوش آمدید.
3. س: MOQ شما چیست؟
A: برای شروع همکاری ما، سفارش نمونه قابل قبول است.
4سوال: تاریخ تحویل شما برای دستگاه ذهانت مینی مائیکرو توربین سوخت روغن دیزل چیست؟
A: تاریخ تحویل حدود 3-15 روز کاری پس از دریافت پرداخت است.
5. س: شرایط پرداخت شما چیست؟
A: ما از T / T، PayPal، Western Union پشتیبانی می کنیم.
براي سفارشات توليد انبوه، 30 درصد پيش پرداخت و 70 درصد تعادل قبل از ارسال است.
6سوال: آیا برای اندازه گیری جریان گارانتی دارید؟
A: بله، ما 12 ماه گارانتی داریم.
